EKM-Omnimeter I v.3 – Compteur intelligent universel, monophasé ou triphasé, 120 à 480 V, 50/60 Hz, jusqu'à 5 000 A

$248.00
EKM-Omnimeter I v.3 – Universal Smart Meter, Single Phase or 3-Phase, 120 to 480V, 50/60Hz, up to 5000 Amps - EKM Metering Inc.

EKM-Omnimeter I v.3 – Compteur intelligent universel, monophasé ou triphasé, 120 à 480 V, 50/60 Hz, jusqu'à 5 000 A

$248.00

Qty Price (USD)
1 - 9 $170.00
10 - 19 $158.95
20 - 49 $141.95
50 - 99 $124.95
100 - + $107.95

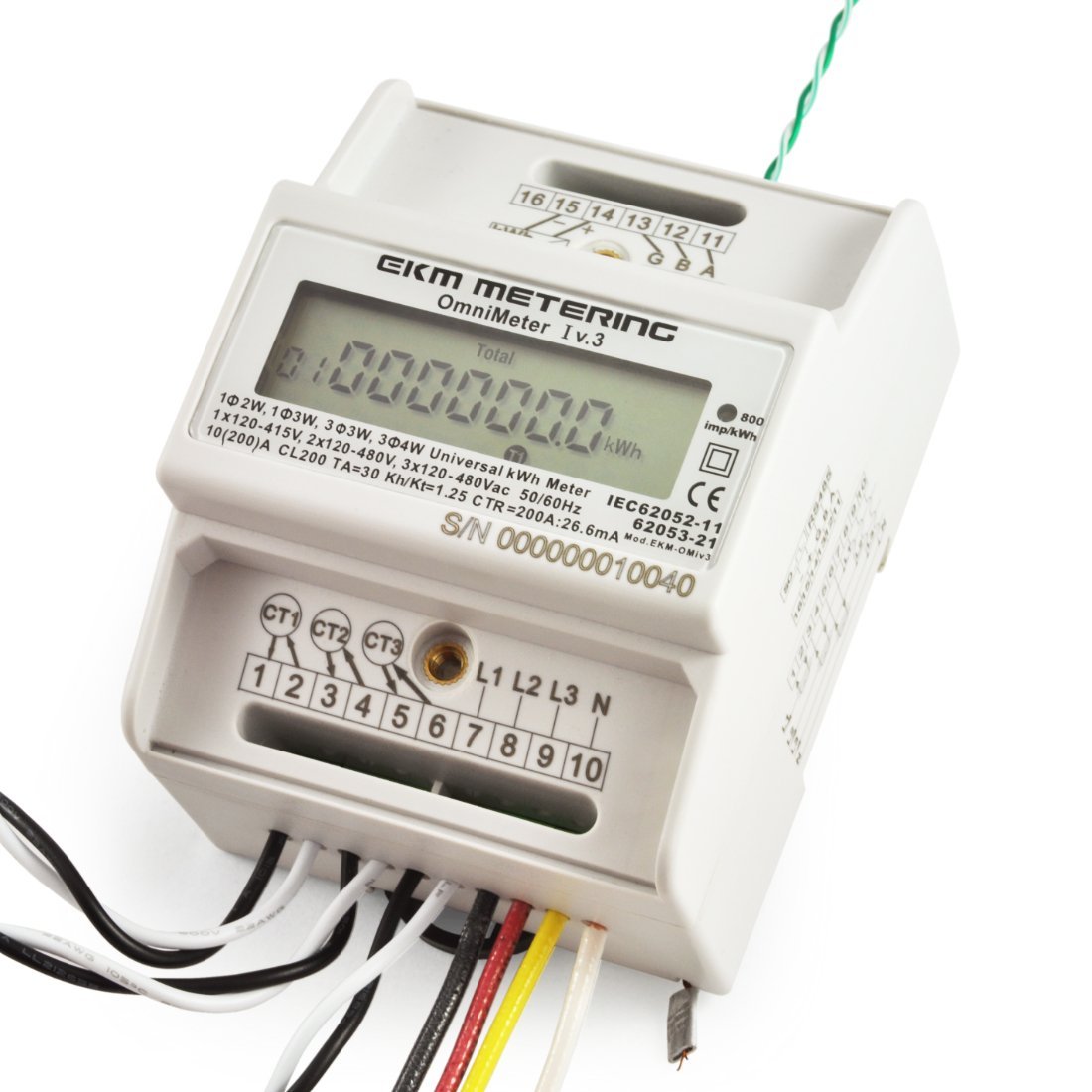

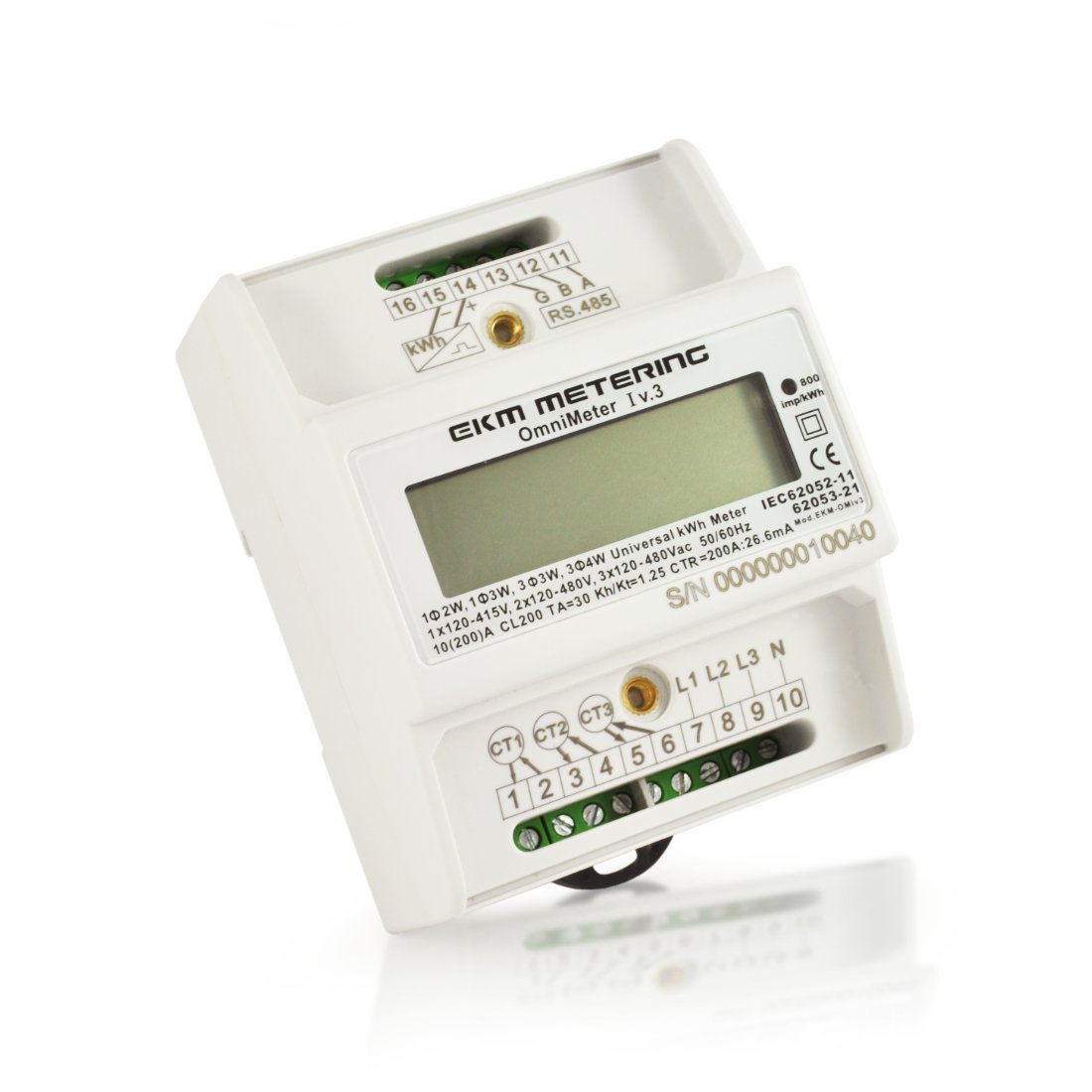

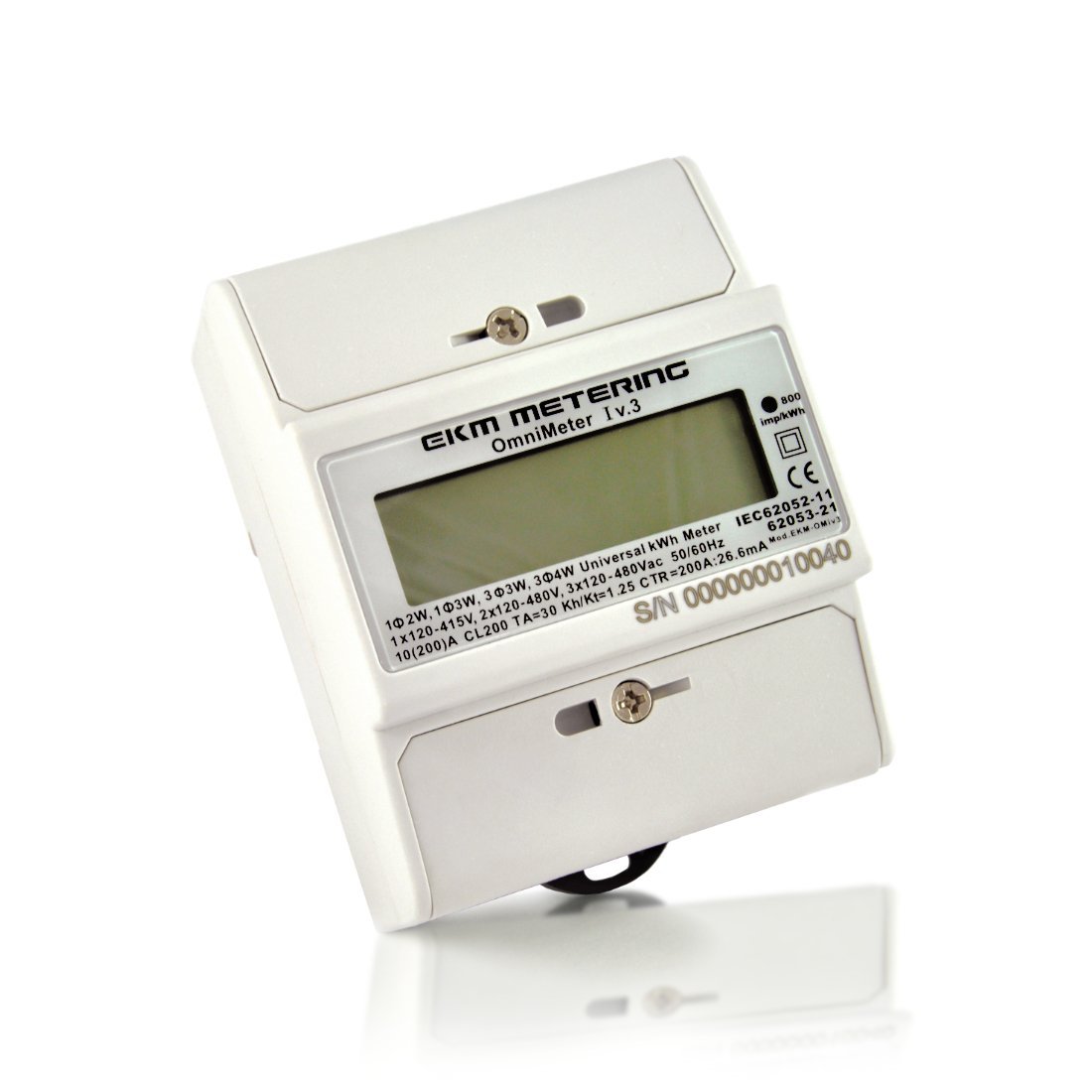

EKM Omnimeter I v.3, triphasé 3 fils ou 4 fils, 120 à 480V, 50/60Hz Monophasé 2 ou 3 fils, 120V à 480V, 50/60Hz, jusqu'à 5000A. Service de données cloud gratuit lorsqu'il est associé à une passerelle EKM Push3 ! ~Section 2~

Description : Compteur intelligent universel

Tension : 120 volts, 120/240 volts, 120/208 volts, 230 volts, 277 volts, 480 volts

Ampérage : Jusqu'à 5000 ampères

Type : TC externe, 50 ou 60 Hz

Système : Monophasé, 3-Ph. 3 fils ou 3 phases. 4 fils

Données : Smart Meter v.3 Communications RS-485

Modèle : EKM-Omnimeter I v.3

Ce compteur est vraiment un compteur universel dans le monde entier et peut être utilisé pour mesurer une grande variété de systèmes électriques. Il mesure les systèmes allant de 120 V monophasé 2 fils à 480 V triphasé 4 fils, à la fois 60 Hz et 50 Hz. Précision à 0,5 % (classe 0,5). Nous avons maintenant en stock des TC jusqu'à 5000A par phase.

Le seul système de mesure couramment utilisé que ce compteur ne prend PAS en charge est le triphasé à 3 fils de 480 volts (nous vous recommandons d'utiliser notre EKM Omnimeter HV v.5 pour ce système).

Ce compteur a été testé avec précision et certifié par le Département des poids et mesures de l'État de Californie. Il est homologué en Californie et répond aux normes californiennes en matière de mesure de revenu. De nombreux autres États acceptent l'approbation de type californienne pour leurs exigences de comptage.

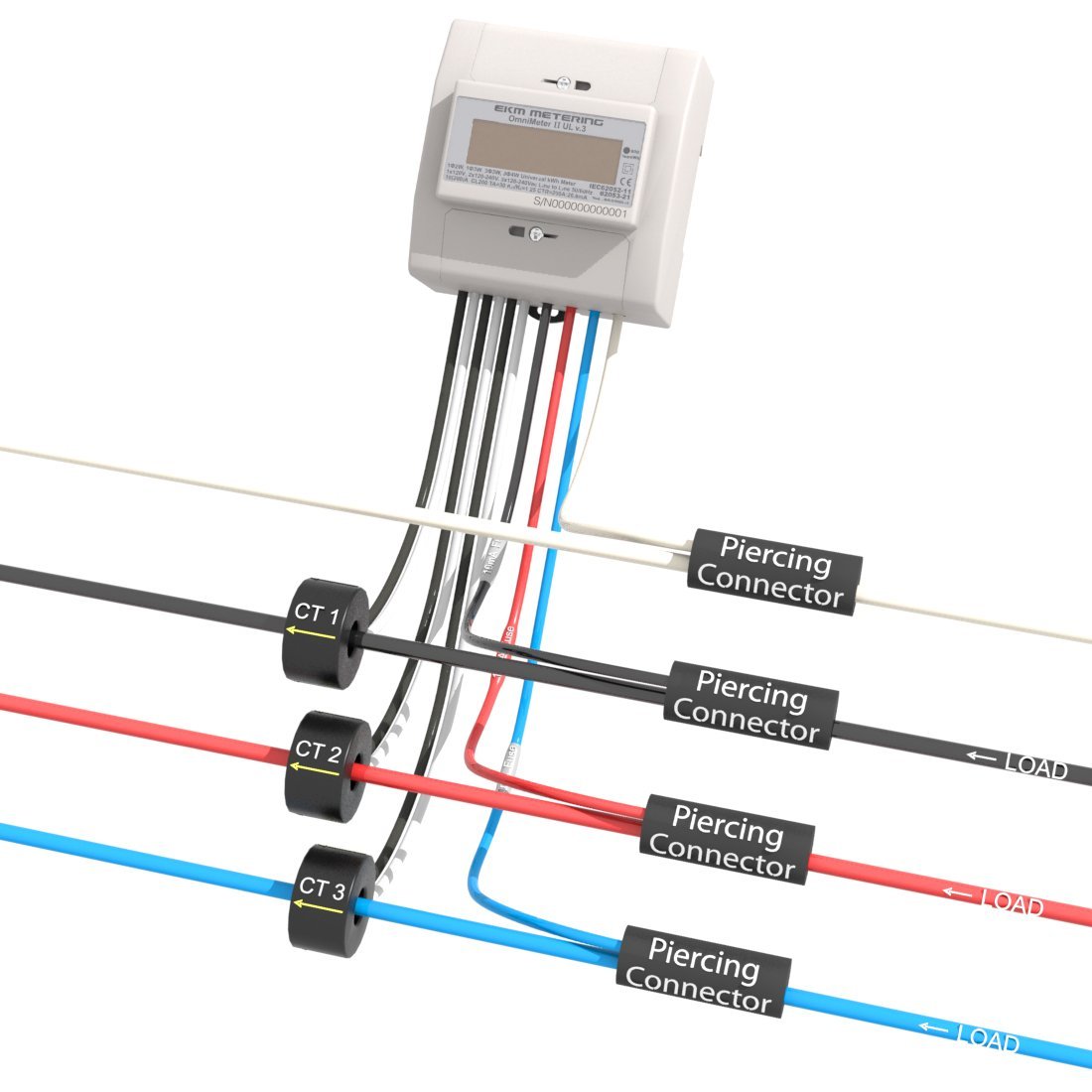

Remarque : ce compteur nécessite des transformateurs de courant . Le rapport CT peut être réglé en interne dans le compteur pour fonctionner avec des CT jusqu'à 5000 ampères (aucun multiplicateur nécessaire).

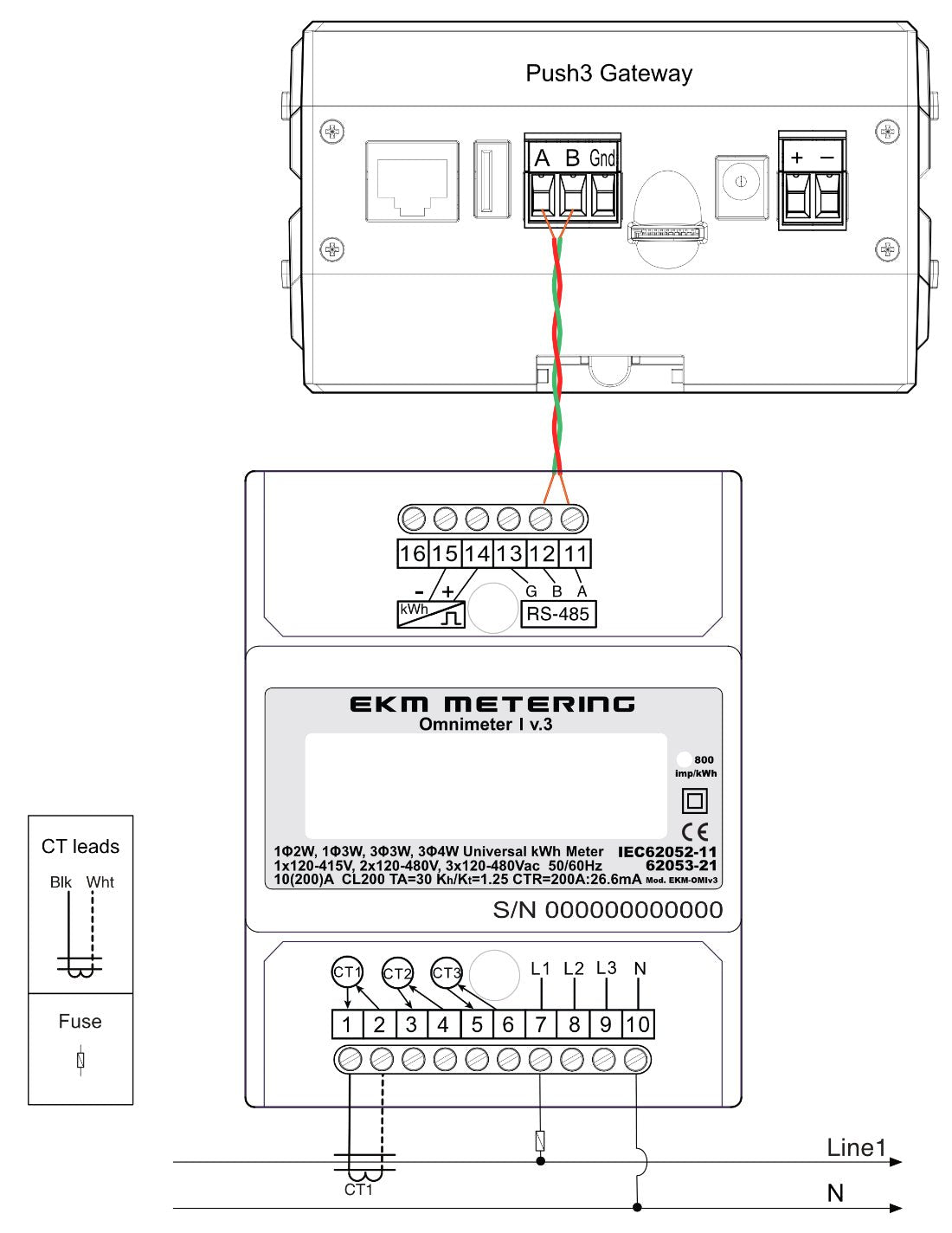

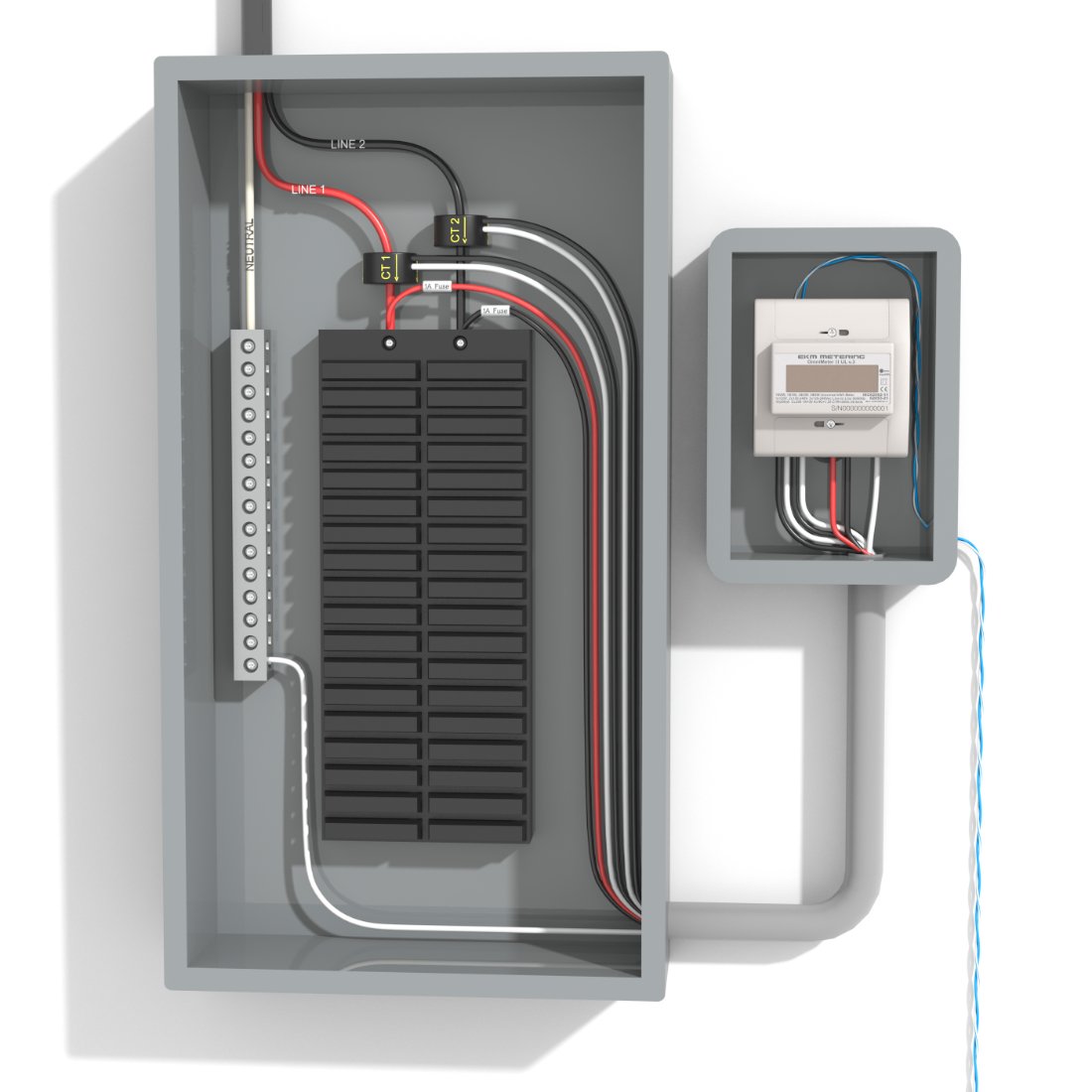

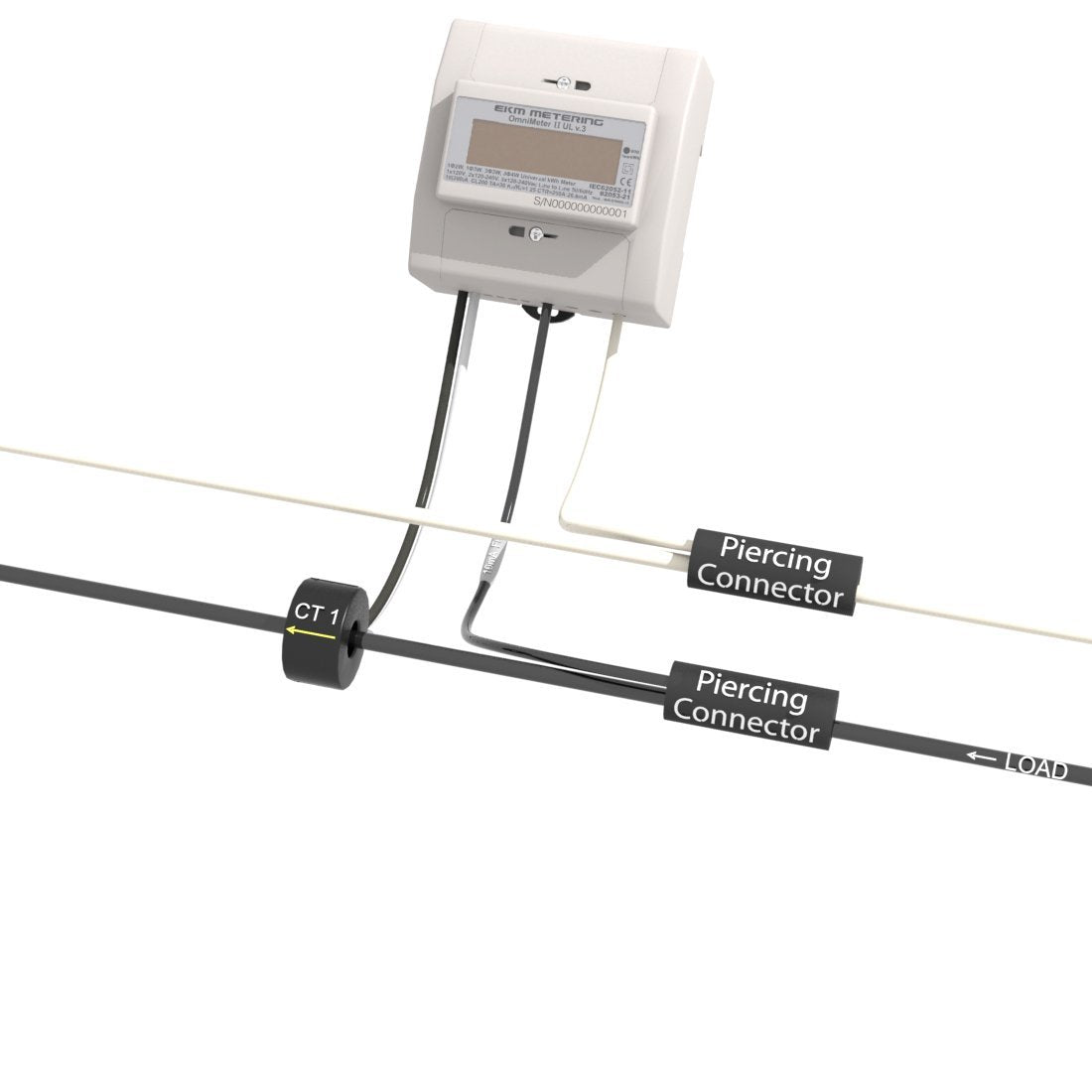

  • Utilisez 1 CT pour les systèmes nord-américains monophasés de 120 volts ou les systèmes étrangers à 2 fils de 230 volts

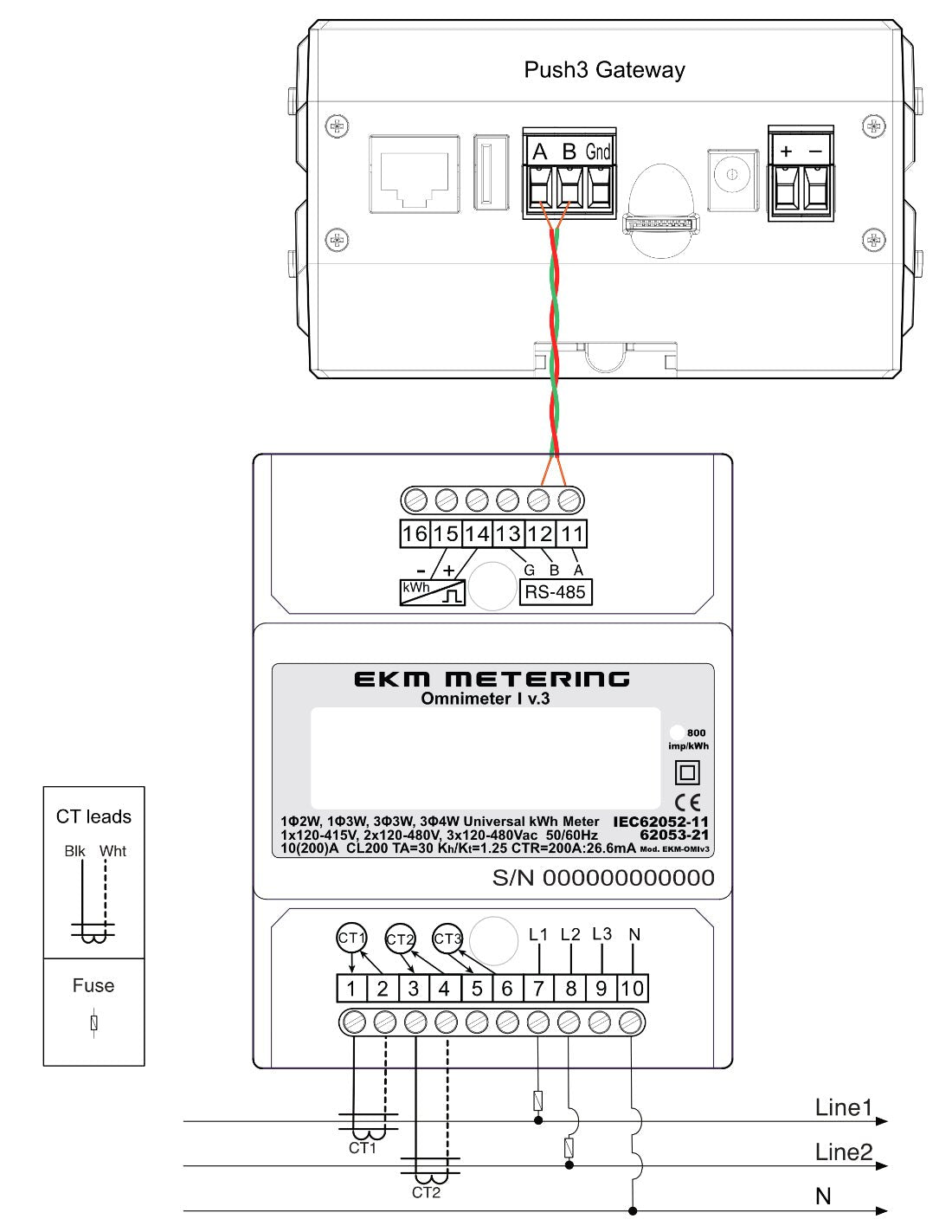

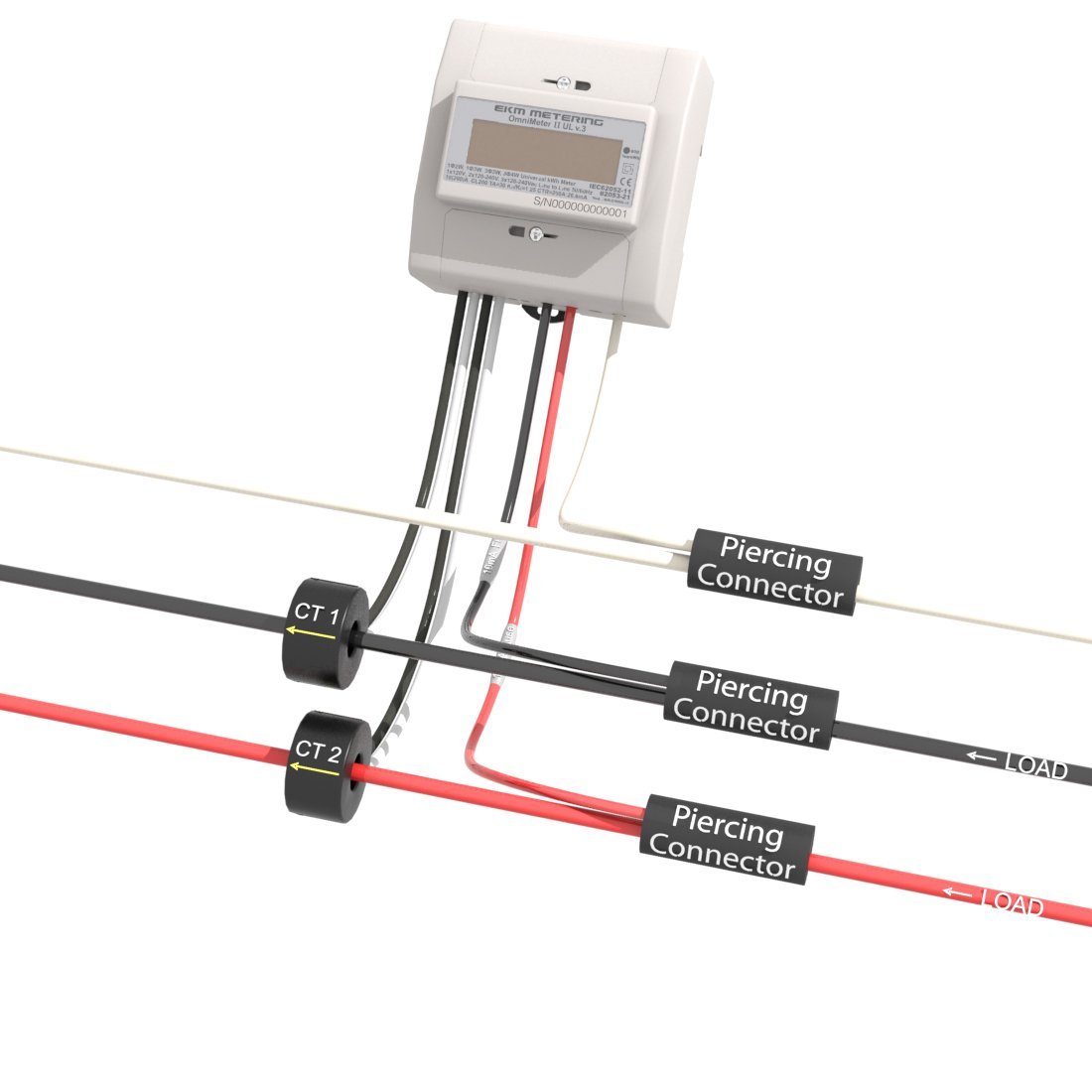

  • Utilisez 2 TC pour les systèmes monophasés 120/240 volts

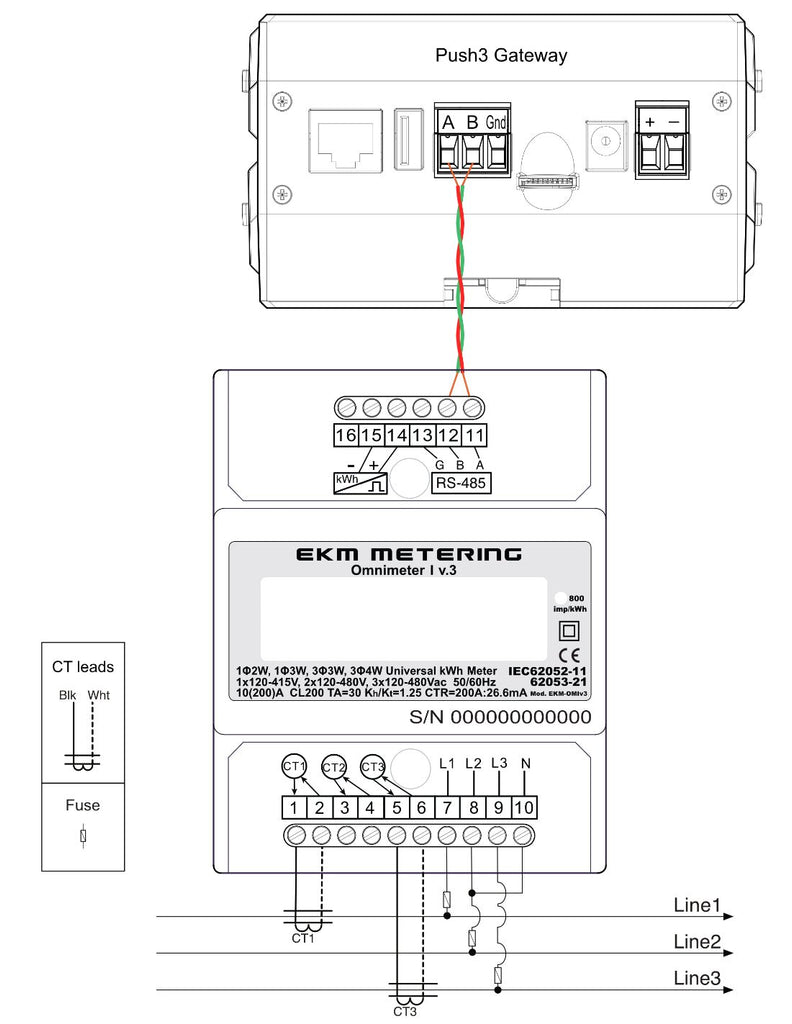

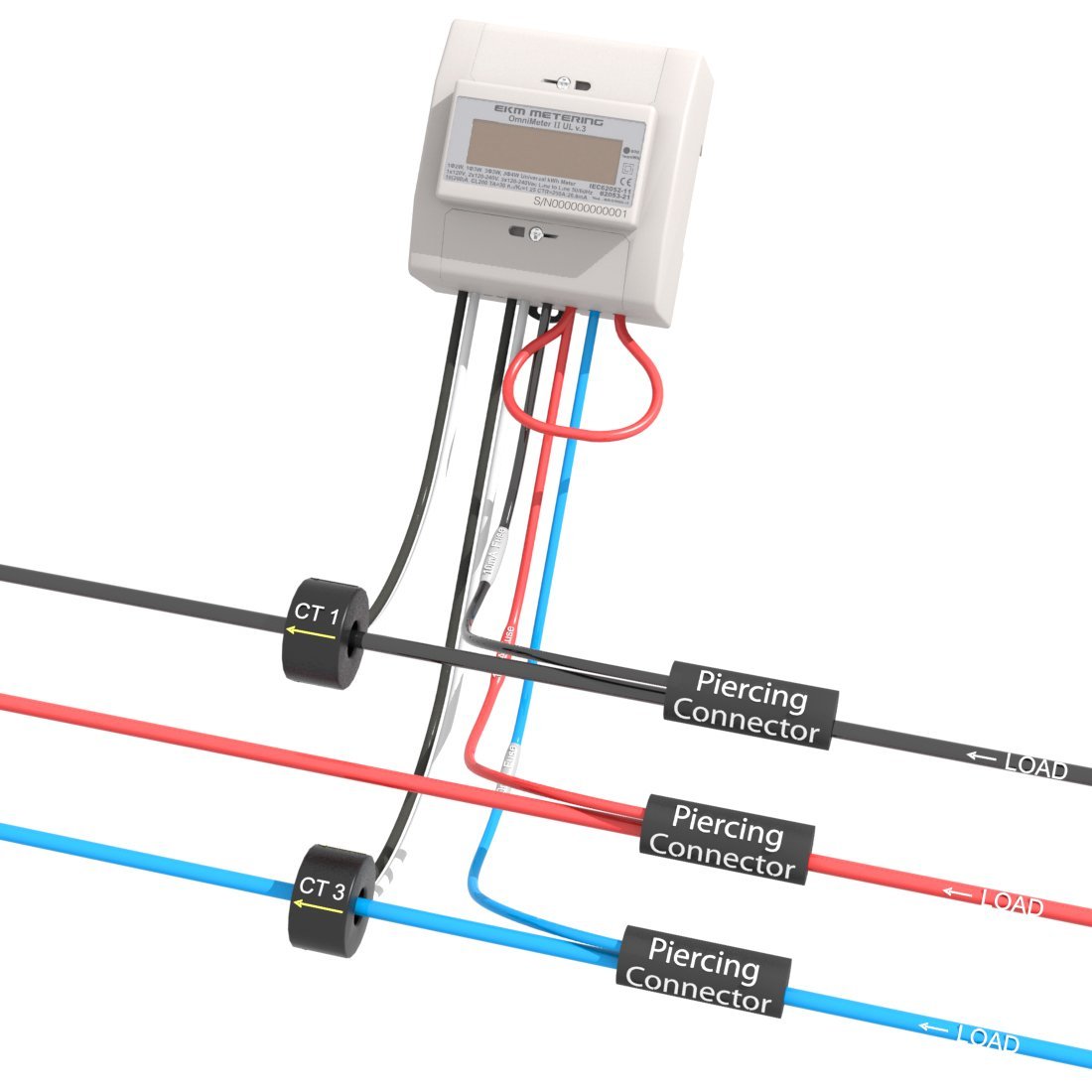

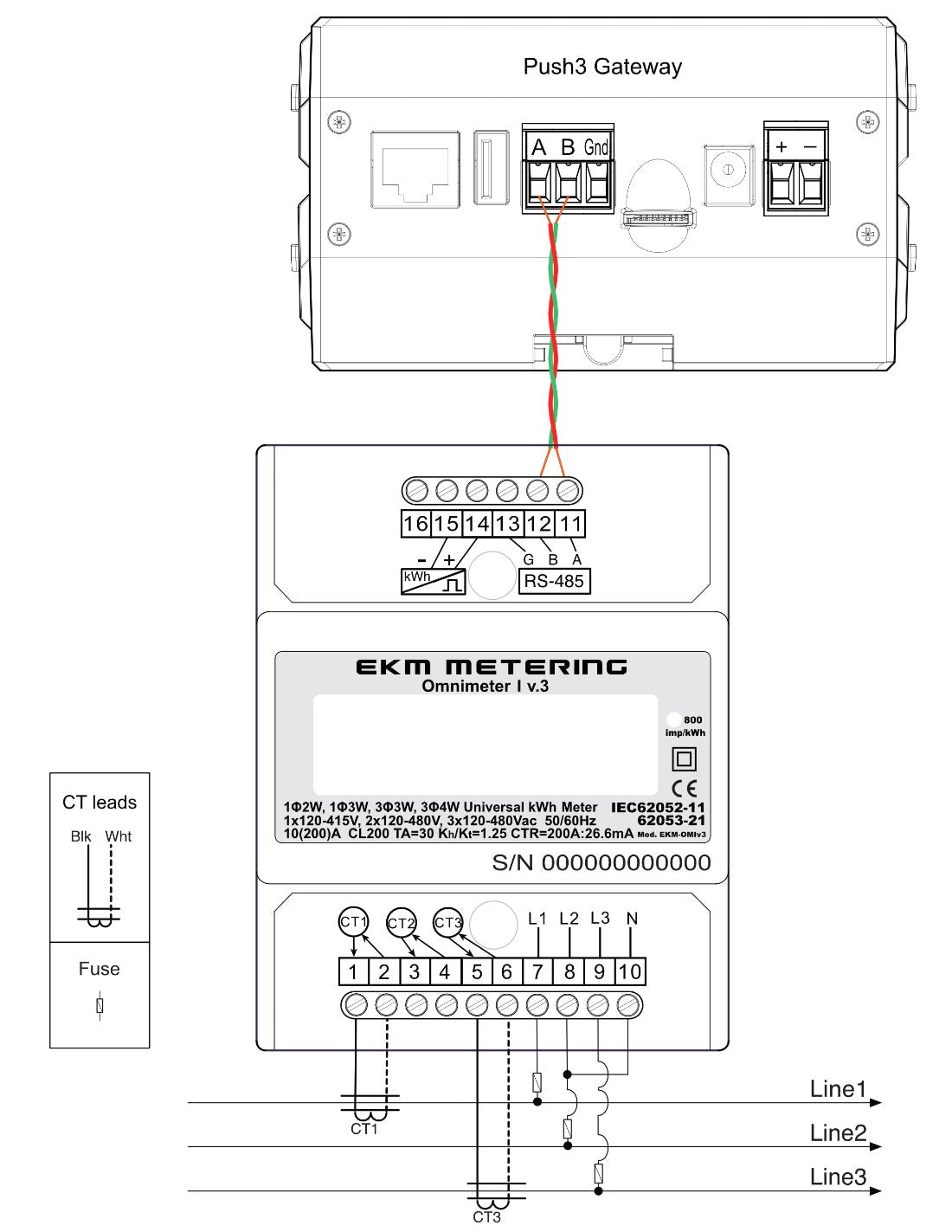

  • Utilisez 2 TC pour les systèmes triphasés à 3 fils (pas de neutre) jusqu'à 415 volts

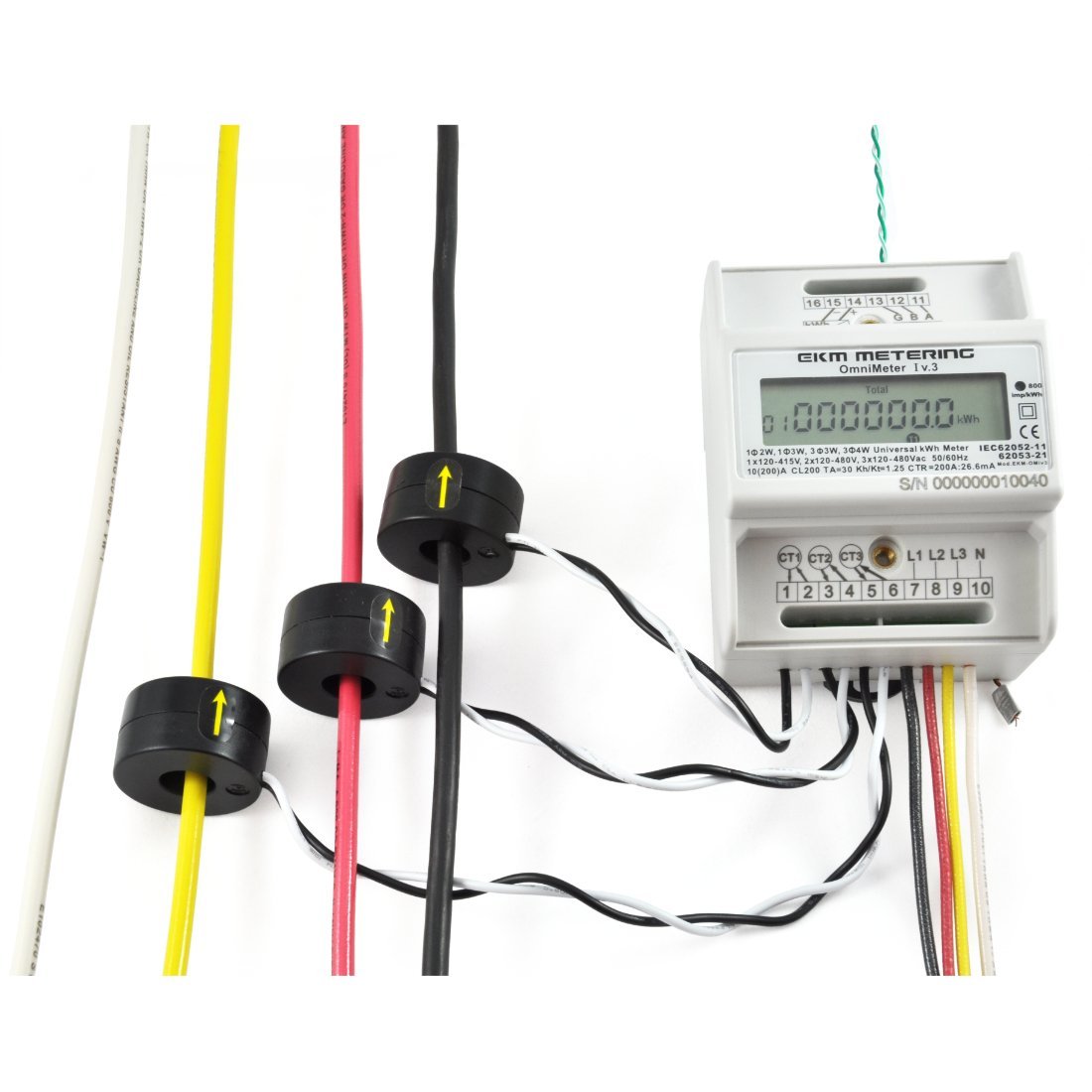

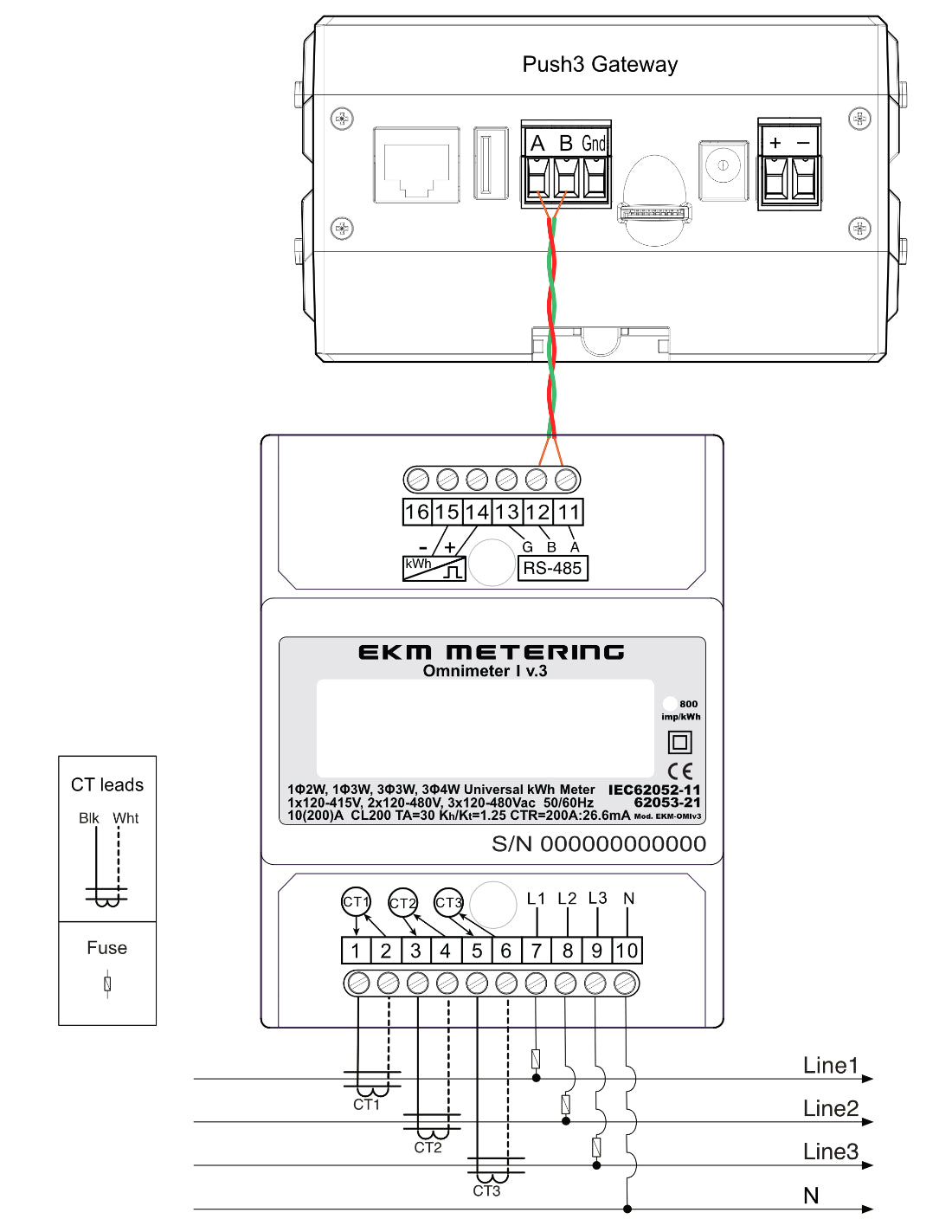

  • Utilisez 3 TC pour les systèmes triphasés à 4 fils jusqu'à 277/480 volts

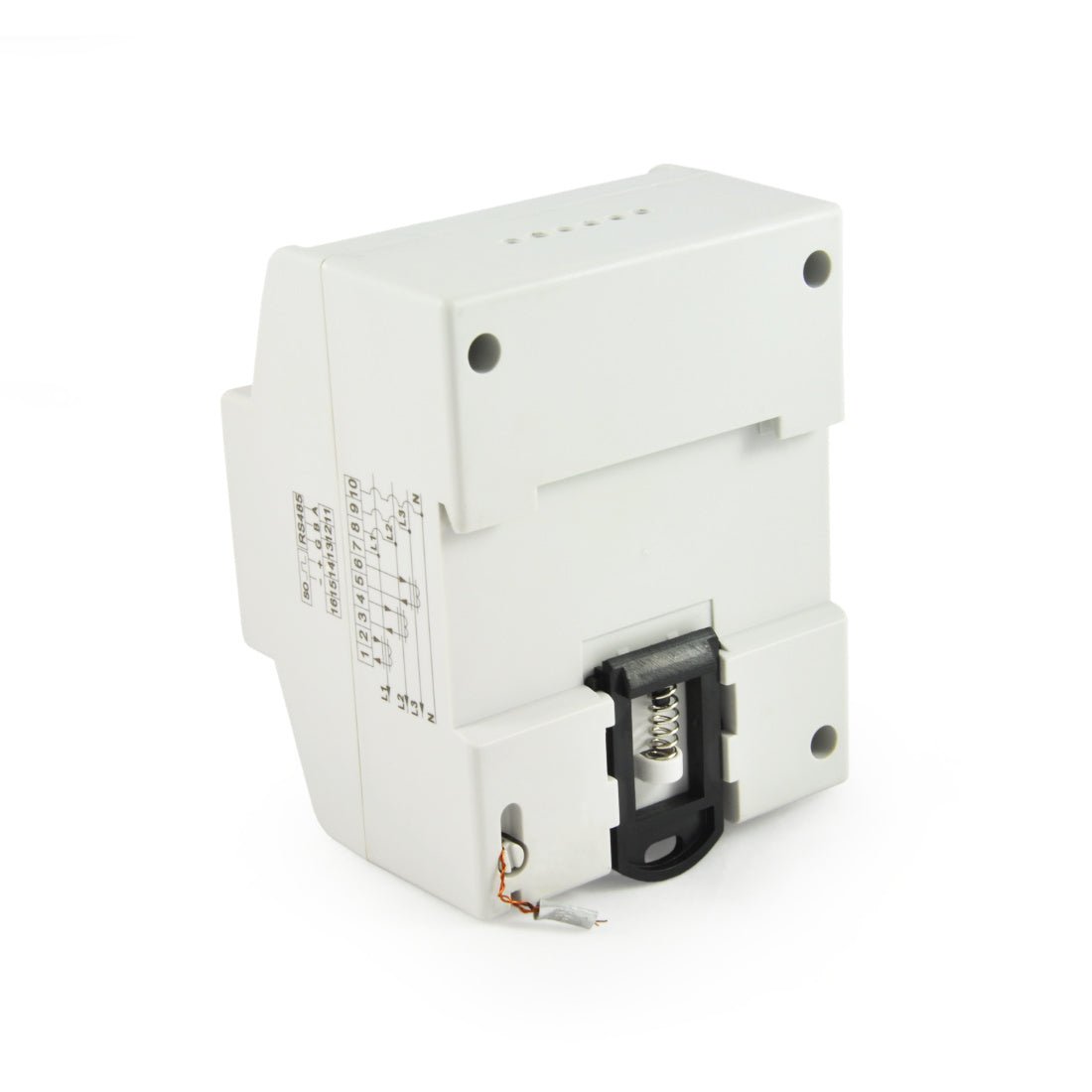

Montage facile sur rail DIN clipsable .

Comment installer un omnimètre (il s'agit d'un omnimètre v.4 dans ce cas, mais les omnimètres v.3 sont installés de la même manière) :


Ces compteurs sont également pris en charge par notre système révolutionnaire EKM Push3 . Il s'agit de notre solution de données de compteurs plug-and-play basée sur le cloud. Nous sommes vraiment enthousiasmés par ce nouveau système et le recommandons pour la plupart des applications de lecture à distance qui utilisent nos modèles Omnimeter. Les utilisateurs de Push3 peuvent également profiter d' Encompass.io , qui est notre tableau de bord en ligne gratuit et notre suite de gestion des compteurs.

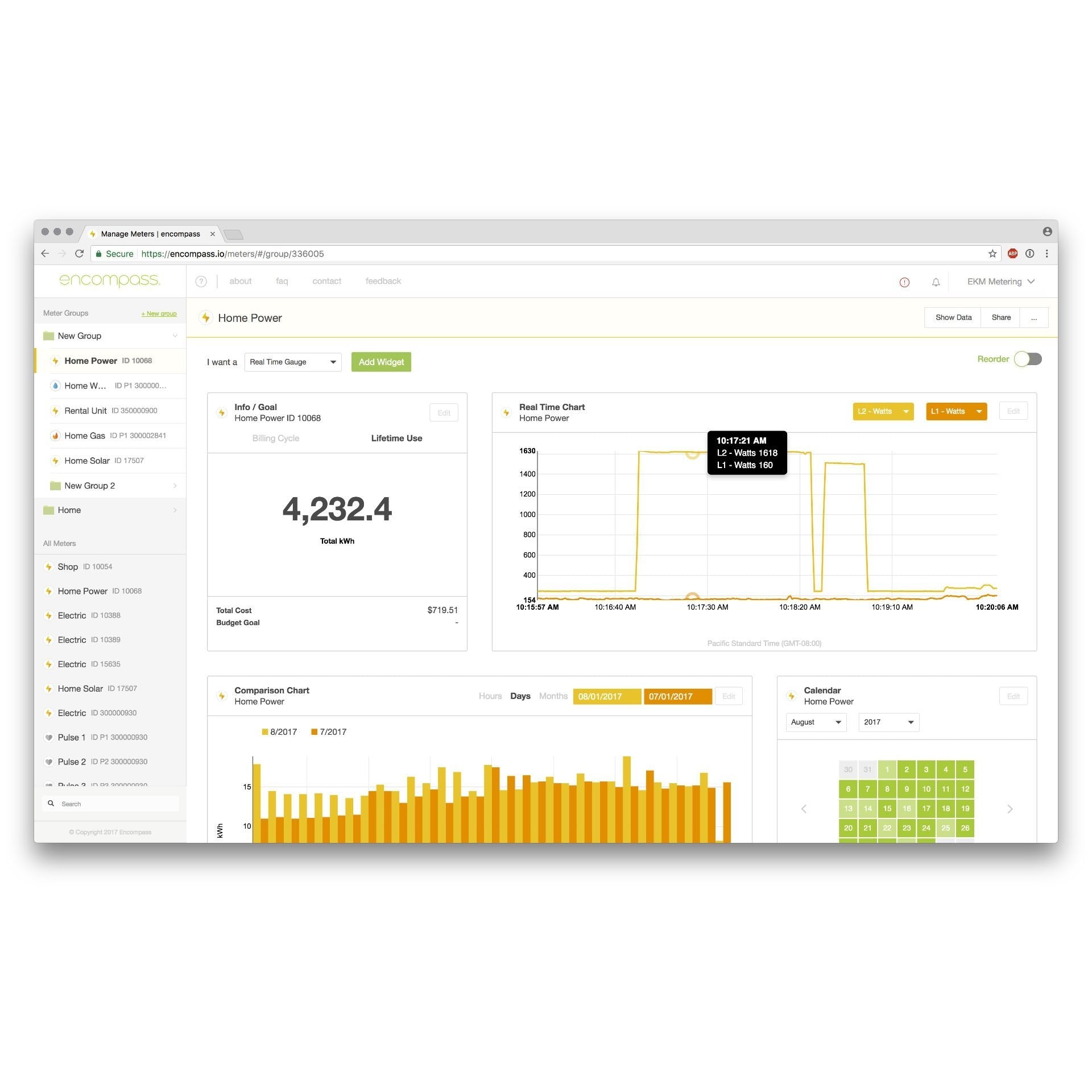

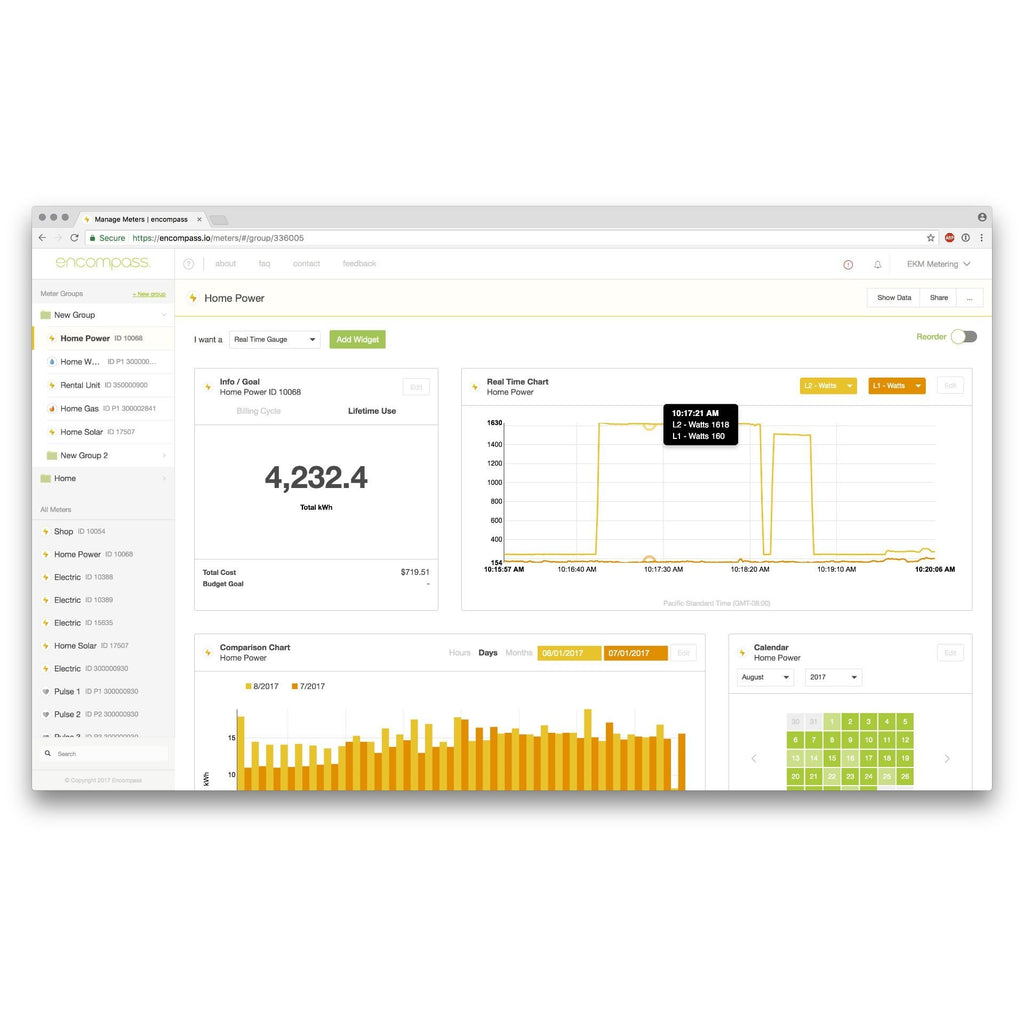

Encompass.io

Encompass.io est notre plateforme de gestion de compteurs en ligne gratuite pour surveiller les données, gérer les compteurs,générer des factures , etc. Il est conçu spécifiquement pour les personnes qui relèvent leurs compteurs à distance via le système Push3. Cette plate-forme peut être utilisée pour visualiser les données sur des tableaux de bord personnalisables, visualiser les coûts, surveiller les tendances, regrouper les compteurs et bien plus encore. Chaque compteur et groupe de compteurs dans Encompass peut également être configuré pour vous envoyer par e-mail, et/ou à votre locataire, des factures PDF. Voici un exemple de facture d'électricité au format PDF :


Widget EKM

Le widget EKM offre une autre option pour voir rapidement les données de votre compteur en ligne pour les utilisateurs d'EKM Push. Il est également facile d'enregistrer et de partager votre paramètre Widget une fois que vous l'avez configuré comme vous le souhaitez. Voici un exemple:


Tableau de bord EKM

Nos omnimètres sont également entièrement pris en charge par notre logiciel gratuit de lecture à distance EKM Dash . Si vous voulez lire votre Omnimeter sur un ordinateur localement, sans le système Push3, alors ce logiciel est ce que vous utiliserez. Pour ce faire, vous aurez également besoin d'un convertisseur USB EKM Blink .

Pour plus d'informations sur nos produits et services, nous vous encourageons à visiter notre base de connaissances en ligne, qui fournit des fiches techniques, des vidéos, des didacticiels, des FAQ, des diagrammes, etc.

Fiche technique : Fiche technique de l'EKM-Omnimeter



Pour mieux comprendre les différences entre les modèles Omnimeter, vous pouvez télécharger notre tableau de comparaison Omnimeter et appareil de communication .

Avis des clients

EKM Omnimeter I v.3, triphasé 3 fils ou 4 fils, 120 à 480V, 50/60Hz Monophasé 2 ou 3 fils, 120V à 480V, 50/60Hz, jusqu'à 5000A. Service de données cloud gratuit lorsqu'il est associé à une passerelle EKM Push3 ! ~Section 2~

Description : Compteur intelligent universel

Tension : 120 volts, 120/240 volts, 120/208 volts, 230 volts, 277 volts, 480 volts

Ampérage : Jusqu'à 5000 ampères

Type : TC externe, 50 ou 60 Hz

Système : Monophasé, 3-Ph. 3 fils ou 3 phases. 4 fils

Données : Smart Meter v.3 Communications RS-485

Modèle : EKM-Omnimeter I v.3

Ce compteur est vraiment un compteur universel dans le monde entier et peut être utilisé pour mesurer une grande variété de systèmes électriques. Il mesure les systèmes allant de 120 V monophasé 2 fils à 480 V triphasé 4 fils, à la fois 60 Hz et 50 Hz. Précision à 0,5 % (classe 0,5). Nous avons maintenant en stock des TC jusqu'à 5000A par phase.

Le seul système de mesure couramment utilisé que ce compteur ne prend PAS en charge est le triphasé à 3 fils de 480 volts (nous vous recommandons d'utiliser notre EKM Omnimeter HV v.5 pour ce système).

Ce compteur a été testé avec précision et certifié par le Département des poids et mesures de l'État de Californie. Il est homologué en Californie et répond aux normes californiennes en matière de mesure de revenu. De nombreux autres États acceptent l'approbation de type californienne pour leurs exigences de comptage.

Remarque : ce compteur nécessite des transformateurs de courant . Le rapport CT peut être réglé en interne dans le compteur pour fonctionner avec des CT jusqu'à 5000 ampères (aucun multiplicateur nécessaire).

  • Utilisez 1 CT pour les systèmes nord-américains monophasés de 120 volts ou les systèmes étrangers à 2 fils de 230 volts
  • Utilisez 2 TC pour les systèmes monophasés 120/240 volts
  • Utilisez 2 TC pour les systèmes triphasés à 3 fils (pas de neutre) jusqu'à 415 volts
  • Utilisez 3 TC pour les systèmes triphasés à 4 fils jusqu'à 277/480 volts

Montage facile sur rail DIN clipsable .

Comment installer un omnimètre (il s'agit d'un omnimètre v.4 dans ce cas, mais les omnimètres v.3 sont installés de la même manière) :


Ces compteurs sont également pris en charge par notre système révolutionnaire EKM Push3 . Il s'agit de notre solution de données de compteurs plug-and-play basée sur le cloud. Nous sommes vraiment enthousiasmés par ce nouveau système et le recommandons pour la plupart des applications de lecture à distance qui utilisent nos modèles Omnimeter. Les utilisateurs de Push3 peuvent également profiter d' Encompass.io , qui est notre tableau de bord en ligne gratuit et notre suite de gestion des compteurs.

Encompass.io

Encompass.io est notre plateforme de gestion de compteurs en ligne gratuite pour surveiller les données, gérer les compteurs,générer des factures , etc. Il est conçu spécifiquement pour les personnes qui relèvent leurs compteurs à distance via le système Push3. Cette plate-forme peut être utilisée pour visualiser les données sur des tableaux de bord personnalisables, visualiser les coûts, surveiller les tendances, regrouper les compteurs et bien plus encore. Chaque compteur et groupe de compteurs dans Encompass peut également être configuré pour vous envoyer par e-mail, et/ou à votre locataire, des factures PDF. Voici un exemple de facture d'électricité au format PDF :


Widget EKM

Le widget EKM offre une autre option pour voir rapidement les données de votre compteur en ligne pour les utilisateurs d'EKM Push. Il est également facile d'enregistrer et de partager votre paramètre Widget une fois que vous l'avez configuré comme vous le souhaitez. Voici un exemple:


Tableau de bord EKM

Nos omnimètres sont également entièrement pris en charge par notre logiciel gratuit de lecture à distance EKM Dash . Si vous voulez lire votre Omnimeter sur un ordinateur localement, sans le système Push3, alors ce logiciel est ce que vous utiliserez. Pour ce faire, vous aurez également besoin d'un convertisseur USB EKM Blink .

Pour plus d'informations sur nos produits et services, nous vous encourageons à visiter notre base de connaissances en ligne, qui fournit des fiches techniques, des vidéos, des didacticiels, des FAQ, des diagrammes, etc.

Fiche technique : Fiche technique de l'EKM-Omnimeter



Pour mieux comprendre les différences entre les modèles Omnimeter, vous pouvez télécharger notre tableau de comparaison Omnimeter et appareil de communication .

QUESTIONS & ANSWERS

Ask a Question
  • L'Omnimeter I v.3 peut-il alimenter l'EKM-485Bee de la même manière que l'Omnimeter v.4 sans adaptateur secteur ?

    Non, l'Omnimeter I v.3 ne fournit pas les 12 VDC nécessaires pour alimenter le 485Bee. Seuls l'Omnimeter Pulse v.4 et l'Omnimeter Pulse v.4 UL ont les sorties de contrôle de relais dont vous avez besoin pour alimenter le 485Bee.

    L'EKM 485Bee peut être alimenté par 1 des 2 sorties de l'Omnimeter Pulse v.4. Il vous suffit d'activer ce relais à l'aide de notre logiciel EKM Dash et de notre convertisseur USB EKM Blink connecté à l'Omnimeter Pulse v.4. (cela ne fonctionnera pas avec l'Omnimeter v.3)

    Cette sortie fournit 50mA à 12VDC ce qui est suffisant pour alimenter le 485Bee. Nous montons souvent le 485Bee à un emplacement avantageux à 50 pieds de l'Omnimeter Pulse, de sorte que j'obtienne une bonne ligne de connexion au site avec les autres 485Bees. Nous utilisons ensuite un seul câble CAT5 entre le 485Bee et l'Omnimeter Pulse v.4, ce câble peut transporter à la fois le 12VDC sur une paire et le RS485 sur une autre paire à l'intérieur du câble CAT5.

    Les sorties contrôlables sont les ports 18 et 19 sur l'Omnimeter Pulse v.4, vous devrez connecter votre 485Bee+ au port 18 ou au port 19 de l'Omnimeter Pulse v.4 et connecter le négatif du 485Bee à la masse sur l'Omnimeter Pulse v.4

  • quel est le protocole de communication utilisé par cet appareil. *** SIMP *** Voici un lien vers l'analyse de chaîne pour notre Omnimeter v.3 .

    Voici un lien vers l'analyse de chaîne pour notre Omnimeter Pulse v.4 .

    Il s'agit d'une simple chaîne de réponse à la demande qui renvoie la plupart des données stockées à l'intérieur du compteur. Si vous utilisez notre logiciel EKM Dash "Hex Inspector" et un logiciel de renifleur en série, cela simplifiera votre travail pour pouvoir "voir" la demande et la réponse. Si vous avez un PC, le logiciel "RealTerm" est un bon logiciel à utiliser pour renifler le RS485. Les 2 derniers octets sont une somme de contrôle CRC-16.

    30 représente un 0, 31 représente un 1, 32 représente un 2, etc.

    Voici plus d'informations sur le protocole RS485 (y compris des exemples de code) pour les compteurs v3 et v4 au bas de cette page .

  • Ces compteurs sont-ils protégés contre les surtensions ? *** SIMP *** Si vous parlez d'une surtension, ils ne peuvent gérer que de petites surtensions rapides. Ils ne sont pas protégés contre les surtensions en soi. Nous avons vu ces compteurs être endommagés à cause d'un coup de foudre par exemple. Le RS485 est protégé par des opto-isolateurs.

  • Ce compteur enregistrera-t-il des données ? Recherche d'ampères de crête par jambe. *** SIMP *** Ce compteur n'a pas beaucoup de journalisation interne pour les ampères ou les watts en temps réel par exemple. Ce compteur enregistre la demande maximale, qui est une valeur basée sur les watts maximum. Pour enregistrer le maximum d'ampères par phase, vous souhaiterez utiliser le système EKM Push. Votre EKM Push enregistrera les lectures une fois par minute dans le cloud. Il est alors facile d'utiliser notre API récapitulative pour déterminer les ampères de crête sur chaque phase par heure, par jour, par semaine ou par mois. Il s'agit de l'ensemble de données le plus riche pour ce que vous essayez d'accomplir.

  • Dois-je utiliser la même puissance triphasée que j'essaie de lire pour alimenter les compteurs ? En d'autres termes, puis-je alimenter trois compteurs distincts via un panneau triphasé local, mais installer les cts sur les conducteurs de 3 panneaux différents ?

    Oui. Un bon moyen de mesurer trois sous-panneaux est en fait au niveau du panneau principal. Il est important que les compteurs référencent la ou les tensions correctes pour le système qu'ils mesurent. La combinaison du ou des transformateurs de courant (ampérage) et de la ou des références de tension permet au compteur de calculer les kWh, les watts et d'autres valeurs. Ainsi, dans ce cas, les 3 compteurs partageraient des références de tension communes et les TC de chaque compteur seraient installés sur les lignes allant au sous-panneau de chaque compteur.

  • Pour un système triphasé, y a-t-il une fonction d'alarme pour sur/sous-tension ?

    Le compteur lui-même n'a pas de fonction d'alarme. Le compteur peut gérer jusqu'à 480 V, il peut donc gérer une large gamme de tensions. Si le compteur est configuré pour être lu à distance, vous pouvez configurer des alertes en fonction de la tension dans le logiciel. Le logiciel EKM Dash vous permet de définir des seuils d'alerte basés sur les données du compteur. Ainsi, par exemple, vous pouvez demander à Dash de vous envoyer un e-mail et/ou un SMS si la tension est supérieure ou inférieure à un certain niveau.

  • Est-il possible de mesurer deux disjoncteurs 220 v distincts avec un seul de ces compteurs ? *** SIMP *** Vous auriez besoin de deux compteurs afin d'obtenir des valeurs de kWh distinctes pour chaque disjoncteur. Si vous souhaitez agréger les données en une seule valeur kWh, alors oui, vous pouvez utiliser ce modèle pour mesurer deux disjoncteurs.

  • Puis-je connecter l'EKM Omnimeter sur le panneau électrique d'une machine, comme une cintreuse, une presse plieuse, un compresseur, etc. ? *** SIMP *** Oui. Nos modèles Omnimeter peuvent être installés sur la plupart des systèmes électriques d'usage courant. Ceux-ci incluent des systèmes monophasés et triphasés dans des applications résidentielles, commerciales et industrielles. Ces compteurs peuvent être installés sur n'importe quel système que vous souhaitez mesurer, y compris sur des sous-panneaux, des panneaux solaires, des chargeurs de voiture ou des pièces de machines individuelles dans un environnement industriel comme vous l'avez décrit. Nous avons des clients qui utilisent ces compteurs pour surveiller l'état de leurs machines afin de s'assurer qu'ils ne manquent pas de spécifications. Cela leur permet de faire de la maintenance préventive avant une panne majeure. Bien sûr, vous pouvez également simplement surveiller la consommation d'énergie (kWh) des machines individuelles si c'est ce que vous cherchez à faire.

  • S'il y a une panne de courant et que le courant s'éteint pendant un certain temps, lorsque le courant revient, le compteur continuera-t-il automatiquement à lire la consommation d'énergie ou doit-il être réinitialisé ? *** SIMP *** Le compteur commencer à lire la puissance et incrémenter à nouveau les kWh. Il commencera essentiellement à partir de l'endroit où il se trouvait lorsque l'alimentation a été coupée. Vous n'avez rien à faire pour que le compteur redémarre. Le compteur conservera ses lectures de kWh jusqu'à 10 ans sans électricité.

  • Existe-t-il une mise à jour disponible pour permettre à ce compteur d'afficher en tableau de bord la puissance nette ? *** SIMP *** Oui, Dash affichera les watts nets sur chaque ligne, ainsi que les watts nets totaux, sur le tableau de bord. Ceci n'est disponible que pour les omnimètres v.4 qui sont lus par le système EKM Push. Cela ne fonctionnera PAS pour ce modèle v.3 Omnimeter.

  • J'ai un compteur triphasé qui dessert deux magasins et aussi une pompe à eau. Actuellement, j'utilise l'alimentation via un disjoncteur des deux fils de 110 volts à la pompe pour fournir un service de 220 volts à une maison unifamiliale près de la pompe. Avec l'un des compteurs EKM-Omnimeter 1v.3, puis-je mesurer les kwh utilisés pour le service 220 de la maison et avec un autre compteur similaire, mesurer les kwh pour la pompe ? Également avec un compteur similaire, puis-je mesurer la puissance utilisée par la pompe ? *** SIMP *** Oui, les Omnimeters I v.3 peuvent mesurer des systèmes monophasés (2 fils ou 3 fils) ou triphasés (3 fils ou 4 fil) jusqu'à 480 volts. Il est adaptable sur la quasi-totalité des réseaux électriques jusqu'à 480V (sauf triphasé 3 fils au dessus de 415V). Alors oui, ce compteur fonctionnera pour les deux systèmes que vous avez décrits. Le compteur fournira le kWh total ainsi que les watts, les volts, les ampères et le facteur de puissance sur chaque ligne.

  • J'ai deux compteurs de revenus monophasés sur un système biphasé à 3 fils (A ph, Bph, neutre). Est-il possible d'afficher l'utilisation séparément par phase avec le logiciel EKM ou devrais-je installer 2 compteurs monophasés pour afficher l'utilisation divisée ? *** SIMP *** Si vous utilisez un Omnimeter Pulse v.4 , vous pourrez voir consommation de kWh par phase (jusqu'à trois phases), ainsi qu'un total agrégé de kWh.

  • L'option de surveillance établit-elle un lien direct entre l'OmniMeter I v.3 et, disons, un routeur ? Par exemple, puis-je diviser un CAT5 et me connecter directement à mon Omni pour la surveillance ? Nos omnimètres communiquent via RS-485, qui utilise une connexion à 2 fils entre le(s) compteur(s) et l'un de nos appareils de communication. Nous vous recommandons d'utiliser une paire de fils torsadés à l'intérieur du câble CAT5 pour cette connexion filaire.Cet article de notre base de connaissances en ligne explique les options de lecture.

  • La sortie du compteur est-elle compatible BACnet afin qu'elle puisse être lue par notre système de gestion de bâtiment ?

    Nos compteurs ne fonctionnent pas actuellement avec les protocoles de communication BACnet, LonMark ou Modbus. Nos compteurs utilisent une version fortement modifiée de la norme de communication CEI 62056-21. Nos protocoles de mesure sont documentés ici .

    Cependant, nous travaillons activement sur un compteur Omnimeter Pulse v.4 qui peut être lu à l'aide de Modbus. Si vous êtes intéressé, nous pouvons vous faire savoir quand il est prêt. Pour plus d'informations, contactez-nous à support@ekmmetering.com

    Nous avons également une API ouverte pour les données cloud de notre système EKM Push, documentée ici .

  • L'affichage numérique lit-il également l'ampérage sur chaque jambe séparément ? *** SIMP *** Oui, sur l'écran LCD, les registres 06 à 08 affichent les ampères sur L1, L2 et L3 respectivement. Ce document montre ce que chaque registre LCD est.

  • Pouvez-vous arrêter l'Omnimeter I v.3 du mode de cycle automatique pour lire simplement le kWh total ? *** SIMP *** Non, les omnimètres v.3 ne peuvent pas modifier le cycle de valeurs sur l'écran LCD. Cependant, l'Omnimeter v.4 a cette capacité. Cette partie de notre vidéo d'installation v.4 Omnimeter montre comment configurer l'écran LCD pour afficher uniquement le total des kWh.

  • L'Omnimeter s'adaptera-t-il à l'intérieur d'un centre de charge typique dimensionné pour les MCB standard ? *** SIMP *** Il est difficile pour moi de dire absolument. Je vous oriente vers la fiche technique de ce compteur, qui donne les dimensions extérieures en millimètres.

  • Existe-t-il un moyen simple de remettre à zéro le total chaque mois, pour les utilisations de sous-comptage ?

    Nos compteurs de kWh, y compris ce modèle, ne peuvent pas être remis à zéro. Cela permet d'éviter toute falsification lorsque les compteurs sont utilisés à des fins commerciales. L' Omnimeter Pulse v.4 dispose d'un registre kWh secondaire qui peut être réinitialisé à l'aide de notre logiciel EKM Dash. Plus d'infos à ce sujet ici .

  • Existe-t-il un moyen d'empêcher la falsification ? Si quelqu'un retirait un CT, le compteur deviendrait-il inefficace ? *** SIMP *** Chaque compteur est verrouillé avec un sceau inviolable, mais comme votre question y fait allusion, si quelqu'un devait retirer ou couper l'un des fils allant au compteur ( référence de tension ou fils CT), le compteur ne mesurerait plus avec précision. La meilleure façon d'empêcher toute altération est d'installer le compteur dans une enceinte verrouillée, avec tous les fils et TC également à l'intérieur d'une enceinte ou d'un conduit. Cela empêche l'accès à l'un des composants critiques du système de mesure. Notre boîtier répertorié UL peut être verrouillé. Une option pour une serrure est notre sceau de compteur inviolable .

  • 1- Le transformateur de courant à noyau de broche est-il aussi précis que le TC à noyau solide ? 2- Puis-je supposer que le tomodensitomètre à noyau divisé est plus facile à installer et un peu plus sûr à installer ? 3- Quels modèles enregistrent les données ?

    1.) Oui, à condition que le TC à noyau divisé soit installé correctement avec les surfaces de contact complètement fermées, ils sont aussi précis que nos TC à noyau solide.
    2.) Les TC à noyau divisé sont plus faciles à installer dans les situations de rénovation, car ils vous évitent d'avoir à déconnecter l'un des fils lus pour les installer.
    3.) Je ne suis pas tout à fait sûr de ce que vous entendez par modèle. L'Omnimeter, lorsqu'il est combiné avec un ou plusieurs transformateurs de courant (n'importe lequel de nos TC), enregistre les données kWh. Si vous combinez l'Omnimeter avec la passerelle EKM Push , vous enregistrerez beaucoup plus de données dans le cloud (watts, ampères, volts, facteur de puissance, etc.).

  • Puis-je mettre plusieurs charges de la même phase à travers le CT pour une mesure cumulative ? J'ai besoin de surveiller plusieurs charges, mais les totaux individuels ne sont pas pertinents, j'ai besoin du total de tous. J'ai besoin de surveiller 10 charges différentes.

    Oui. Tant que chaque charge est sur la même phase, vous pouvez faire passer plusieurs fils à travers un seul TC. Dans ce cas, l'ampérage de chacun des fils est additionné pour donner un total. Vous pouvez également utiliser plusieurs TC autour des fils de la même phase et acheminer les fils conducteurs du TC vers les mêmes ports de l'omnimètre. Cela additionnera également tous les ampères de chaque fil et fournira une valeur totale.

  • Nous voulons trouver le relevé de compteur à deux endroits différents dans le bâtiment. Peut-on connecter un autre affichage digital pour chaque compteur ? Nous avons 120 mètres dans le bâtiment. *** SIMP *** La meilleure façon d'y parvenir est d'utiliser le système EKM Push . Ce système connecte les Omnimeters à Internet et envoie les données de leurs compteurs au cloud. Une fois que les données sont dans le cloud, les données peuvent être affichées sur plusieurs ordinateurs ou appareils mobiles de n'importe où dans le monde.

    Jusqu'à 50 omnimètres peuvent se connecter à une seule passerelle EKM Push et vous pouvez avoir un nombre illimité de passerelles Push envoyant des données au même compte Push. Le service Push est également gratuit, donc le coût supplémentaire est faible compte tenu des avantages qu'il offre.

  • J'ai besoin de surveiller la sortie d'une alimentation CC, à la fois la puissance de sortie et l'utilisation accumulée en KWh. Puis-je connecter la sortie de l'alimentation CC via le compteur pour y parvenir ? *** SIMP *** Nos compteurs sont uniquement conçus pour l'alimentation CA. Ainsi, pour utiliser nos compteurs, votre courant continu doit d'abord être converti en courant alternatif à l'aide d'un onduleur.

  • Puis-je utiliser plusieurs ensembles de TC pour surveiller trois disjoncteurs triphasés différents ? *** SIMP *** Si vous essayez de surveiller trois systèmes électriques triphasés différents, vous devrez utiliser trois compteurs, chacun avec ses propres TC. Si, au lieu de cela, vous essayez de surveiller trois disjoncteurs à partir du même système triphasé, cela peut être possible, en fonction de votre configuration particulière. J'aurais besoin de plus d'informations pour être sûr. Il est possible de placer plusieurs TC autour de différents fils de la même phase et d'acheminer tous les fils de TC vers les mêmes ports de l'Omnimeter. Dans ce cas, le compteur échantillonne simplement la tension commune de la phase partagée et additionne tous les ampérages ensemble, de chaque TC, pour vous donner une valeur pour tous les TC. Vous pouvez également faire passer plusieurs fils, de la même phase, à travers un TC. Si vous avez d'autres questions à ce sujet, veuillez nous envoyer plus de détails sur vos besoins via ce formulaire de contact .

  • Cet article comprend-il 1 ou 2 TC ? Ou est-ce que je les achète séparément, et est-ce que vous les vendez ? *** SIMP *** Les transformateurs de courant sont vendus séparément. Ceci afin que vous puissiez choisir la quantité, l'ampérage et le diamètre corrects pour vos besoins particuliers. Nous avons également des options CT à noyau solide (fermé) et à noyau divisé (ouvert). Tous les CT que nous vendons fonctionneront avec n'importe lequel de nos modèles Omnimeter. Tous nos produits, y compris les CT, sont disponibles à l'achat dans notre boutique en ligne.

  • L'Omnimeter I v.3 affiche apparemment 15 valeurs de données différentes. Je veux seulement le KWH total. Est-il possible de régler le compteur de sorte que ce soit tout ce qu'il affiche ou dois-je attendre 75 secondes jusqu'à ce qu'il revienne ? *** SIMP *** Ce compteur n'a pas la capacité de régler les valeurs d'affichage LCD. Cependant, l' Omnimeter Pulse v.4 a cette capacité. Pour ce faire, le compteur doit être configuré pour être lu avec un ordinateur directement avec un convertisseur USB EKM Blink et le logiciel EKM Dash . Il existe un didacticiel expliquant comment procéder dans notre base de connaissances en ligne.

  • Puis-je l'utiliser pour surveiller ma consommation électrique totale ? Ma compagnie d'électricité locale a installé un nouveau "compteur intelligent" et ma lumière a doublé ! *** SIMP *** Oui, vous pouvez installer ce compteur sur vos lignes électriques entrantes pour mesurer l'ensemble de votre charge. En règle générale, il est préférable de le faire près de votre panneau de disjoncteurs et "derrière" (en aval) de votre compteur de services publics. Souvent, ce compteur est installé à côté du panneau de disjoncteurs dans son propre boîtier et les transformateurs de courant sont installés autour des lignes électriques principales où ils entrent dans le panneau de disjoncteurs. Les lignes de référence de tension peuvent être prélevées sur les mêmes lignes ou sur les cosses principales du réseau de disjoncteurs.

  • Existe-t-il une limite de longueur de fil entre les TC et le mètre ? *** SIMP *** Nos TC sont livrés avec des fils conducteurs de 6 pieds. Les tomodensitomètres avec dérivations étendues perdent ~1 % de précision toutes les 50'. Nous ne pouvons pas certifier l'exactitude lorsque vous faites cela. Il est idéal de localiser le compteur et les TC sur le système d'alimentation que vous surveillez, il n'est donc pas nécessaire d'étendre les câbles, et vous pouvez ensuite parcourir de longues distances avec les câbles de communication RS485 vers EKM Push, USB Converter, iSerial, etc. , le cas échéant. Bien sûr, si la différence de 1 %/50 pieds n'est pas un problème pour votre situation, alors l'extension des fils CT peut fonctionner correctement pour vous. Si vous devez le faire, je vous recommande de souder les extrémités des fils afin d'obtenir la meilleure connexion possible.

  • Le compteur fait-il défiler les lectures d'affichage (c'est-à-dire volts, ampères, PF, kWh, etc.) par intervalles de 5 secondes ?

    Oui. Chacun s'affiche pendant 5 secondes. Ce compteur a 15 valeurs de données différentes, il faut donc 75 secondes pour terminer le cycle complet et recommencer. Voici un lien pour télécharger un document qui montre ce que signifie chaque registre sur l' écran LCD du compteur .

  • Ces compteurs fonctionneront-ils sur 230 vac, monophasé, 2 fils 230 à la terre ? *** SIMP *** Oui. Ce compteur fonctionnera avec des systèmes monophasés 230VAC à 2 fils (ligne 230VAC à neutre). Vous pouvez voir cette configuration expliquée dans notre bureau d'assistance ICI .

  • Ce compteur triphasé est-il disponible ? *** SIMP *** Oui, ce compteur est capable de mesurer des systèmes électriques monophasés ou triphasés. Si vous avez un système triphasé à 3 fils (jusqu'à 415 volts), vous devrez coupler le compteur avec 2 transformateurs de courant de taille appropriée. Alternativement, si vous avez un système triphasé à 4 fils (jusqu'à 480 vlots), vous devrez coupler le compteur avec 3 transformateurs de courant de taille appropriée.

  • Ce compteur enregistre-t-il la consommation d'électricité afin que je puisse la déduire de la facture d'électricité ?

    Oui. Il s'agit d'un compteur kWh de qualité commerciale qui enregistre la consommation d'électricité (kWh), tout comme le fait votre compteur de services publics. Si vous essayez de séparer une partie de la consommation d'électricité de la consommation globale mesurée par votre service public, c'est un excellent compteur à utiliser. C'est ce qu'on appelle le sous-comptage et c'est exactement pour cela que ce compteur a été conçu. Il peut s'agir de séparer l'utilisation par appartement dans un complexe d'appartements, d'ajouter un compteur à une unité de grand-mère, etc.

  • J'ai un petit appartement qui a 8 disjoncteurs, ce compteur fonctionnera-t-il dans cette application ? Merci *** SIMP *** Oui, mais la configuration dépend de ce que vous essayez d'accomplir. L'un de ces compteurs fonctionnera bien si votre objectif est d'obtenir une lecture totale en kWh pour l'appartement, ou simplement de surveiller son utilisation totale en général. En d'autres termes, la somme de tous les circuits, pas chaque circuit séparément. Si vous essayez de déterminer l'utilisation sur des circuits individuels séparément, vous aurez besoin de plusieurs compteurs.

    Si vous essayez en effet de déterminer la consommation totale de kWh pour l'appartement, vous installerez généralement ce compteur et placerez les transformateurs de courant sur les lignes principales avant les disjoncteurs. C'est généralement là que l'accès au secteur est le plus facile.

    Si votre appartement dispose d'un système électrique 120/240v (deux lignes directes, un neutre), deux TC seraient nécessaires. S'il ne s'agit que d'un système 120 V (une ligne directe, un neutre), un seul TC serait nécessaire.

  • J'ai un petit appartement qui a 8 disjoncteurs, ce compteur fonctionnera-t-il dans cette application ? Merci *** SIMP *** Oui, mais la configuration dépend de ce que vous essayez d'accomplir. L'un de ces compteurs fonctionnera bien si votre objectif est d'obtenir une lecture totale en kWh pour l'appartement, ou simplement de surveiller son utilisation totale en général. En d'autres termes, la somme de tous les circuits, pas chaque circuit séparément. Si vous essayez de déterminer l'utilisation sur des circuits individuels séparément, vous aurez besoin de plusieurs compteurs.

    Si vous essayez en effet de déterminer la consommation totale de kWh pour l'appartement, vous installerez généralement ce compteur et placerez les transformateurs de courant sur les lignes principales avant les disjoncteurs. C'est généralement là que l'accès au secteur est le plus facile.

    Si votre appartement dispose d'un système électrique 120/240v (deux lignes directes, un neutre), deux TC seraient nécessaires. S'il ne s'agit que d'un système 120 V (une ligne directe, un neutre), un seul TC serait nécessaire.

  • Do these meters have a reset button to clear the reading and start from zero again?

    Because our meters are made to be revenue grade they cannot be reset. This prevents someone who is being billed with our meters from resetting the data and so not being charged for their full usage. The meters just work like a classic meter - the reading is cumulative.

  • J'ai deux charges que j'aimerais mesurer comme une seule utilisation combinée. Puis-je câbler deux ensembles de TC à un seul compteur et la lecture soit des deux charges combinées ? *** SIMP *** Oui, vous pouvez le faire.

    Voici un article qui décrit comment vous pouvez faire passer plusieurs fils de la même phase à travers un transformateur de courant :
    https://help.ekmmetering.com/support/solutions/articles/6000131301-can-i-pass-multiple-wires-through-a-current-transformer-

    Voici un article qui décrit comment vous pouvez utiliser plusieurs transformateurs de courant sur la même phase :
    https://help.ekmmetering.com/support/solutions/articles/6000131304-can-i-use-multiple-current-transformers-on-the-same-phase-

  • Quelles sont les dimensions physiques de l'Omnimeter I v.3 ?

    Les dimensions sont :
    100 mm de hauteur
    78 mm de large
    66,5 mm de profondeur
    Fiche technique

  • Puis-je placer 2 TC sur l'extrémité charge de 2 disjoncteurs distincts (1 TC sur chaque disjoncteur) et les alimenter à 1 mètre ?

    Oui, à condition que les TC soient sur la même phase. Cet article fera le meilleur travail pour expliquer comment utiliser plusieurs TC sur la même phase.

  • Je veux juste être en mesure de savoir combien de kilowatts ont été utilisés sur une période de temps. Merci *** SIMP *** Cela peut être fait en préparant simplement l'écran LCD du compteur plusieurs fois, puis en soustrayant une valeur d'une autre pour déterminer la différence. Le registre 01 sur l'écran LCD est Total kWh, c'est donc souvent le registre que vous utiliseriez. Si vous utilisez le système de données EKM Push pour lire votre compteur à distance, nos options logicielles, comme surround.io, vous fourniront automatiquement ces valeurs pour la période que vous choisissez.

  • J'ai le lecteur sans le logiciel de communication Web. Il affiche 15 réglages différents. J'ai besoin d'une explication de ce que signifient les lignes numérotées que je peux imprimer. Merci *** SIMP *** Vous pouvez découvrir ce que signifie chacun des registres de l'écran LCD sur la dernière page de la fiche technique du compteur.

  • comment changer un omnimètre de 200 ampères à 800 ampères ? *** SIMP *** Cet article d'assistance vous explique comment modifier le rapport CT.

  • quel type de transformateur de courant ouvert puis-je utiliser avec un omnimètre de mesure EKM I v.3 *** SIMP *** Nous avons une variété de transformateurs de courant ouverts (cœur divisé) disponibles sur notre site Web. Ces TC ont une précision de 0,1 % et une sortie de 26,6 mA. Si vous recherchez un CT tiers, vous pouvez utiliser n'importe quel CT avec ces spécifications. Notre omnimètre peut être réglé sur une gamme de rapports CT, vous voudrez donc trouver un CT qui a un rapport sur lequel l'omnimètre peut être réglé. (200 ampères, 400 ampères, 600 ampères, etc.)

  • existe-t-il un PDF expliquant comment lire ce compteur une fois installé ? nous l'utilisons pour l'emplacement d'un centre commercial et la consommation électrique d'un locataire. toute aide serait appréciée, le numéro de série de celui que nous avons est 000000029324 *** SIMP ***

    Merci pour l'enquête. Cette page affiche toutes les données affichées par le compteur.

    Pour plus d'aide, veuillez nous contacter et envoyez-nous votre question avec plus de détails sur les produits que vous utilisez.

  • Puis-je collecter des données sur 1 push pro à partir de 3 Blinks différents ? *** SIMP *** Merci pour votre demande. Demandez-vous si vous pouvez lire 3 compteurs électriques différents avec un EKM Push Pro ? Si oui, la réponse est oui - vous pouvez connecter jusqu'à 50 omnimètres à un Push Pro. En savoir plus sur nos options de mesure ici .

  • Le IV.3 fonctionnera-t-il sur 480 V monophasé, 2 points chauds sans neutre ? *** SIMP *** Merci pour l'enquête. Si vous n'avez pas de neutre, cela ne fonctionnera pas (sauf si votre tension ne dépasse pas 415 volts). Notez que nous travaillons sur un compteur de tension plus élevée et nous nous attendons à l'avoir en 2019. Contactez- nous ici et nous pouvons vous aider davantage.

  • est-il livré avec le CTS *** SIMP *** Merci pour votre demande. L'EKM-Omnimeter I v.3 dispose de nombreuses options CT, et celles-ci sont toutes vendues séparément. Cette page explique vos options.

  • De quelles bornes dois-je sortir pour aller à un compteur numérique ? *** SIMP *** L'Omnimeter I v.3 a une sortie d'impulsion des bornes 15 (négative) et 14 (positive). Ce compteur émet des impulsions à un taux de 800 impulsions par kWh lorsque le compteur est réglé pour être utilisé avec des TC de 200 ampères. Sensible à la polarité. Maximum 27 VCC, 27 mA. Veuillez trouver plus d'informations sur ce compteur en consultant la fiche technique .

    Nous préférons généralement connecter l'Omnimeter via RS485 à un EKM Push ou un convertisseur USB à un ordinateur. RS485 offre de nombreux avantages par rapport à la sortie d'impulsions et au comptage d'impulsions. C'est comme la différence entre le code morse et une connexion Internet, ce dernier est beaucoup plus rapide, plus précis et peut transférer beaucoup plus de données.

  • Dans quelle mesure ces compteurs et TC sont-ils facilement disponibles ? ETA s'il vous plaît *** SIMP *** Sauf si le produit est répertorié comme SOLD OUT, il est disponible pour être expédié pendant les heures ouvrables, du lundi au vendredi.

  • si je perds l'alimentation de mon bâtiment, le compteur est-il réinitialisé pour les kwh utilisés ou est-il enregistré *** SIMP ***

    Les données kWh seront conservées dans le compteur, même s'il perd de l'énergie pendant 10 ans maximum.
