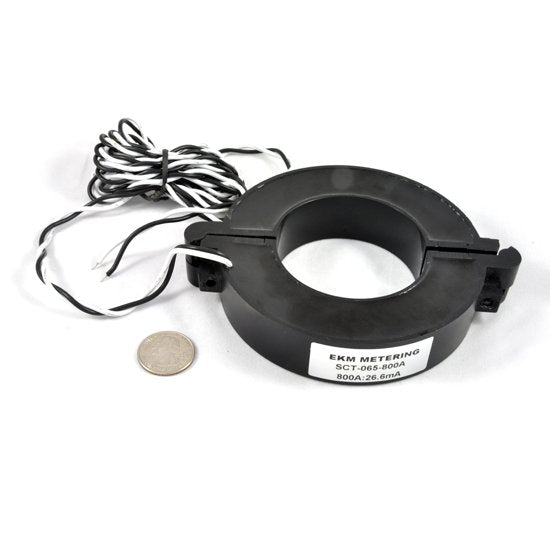

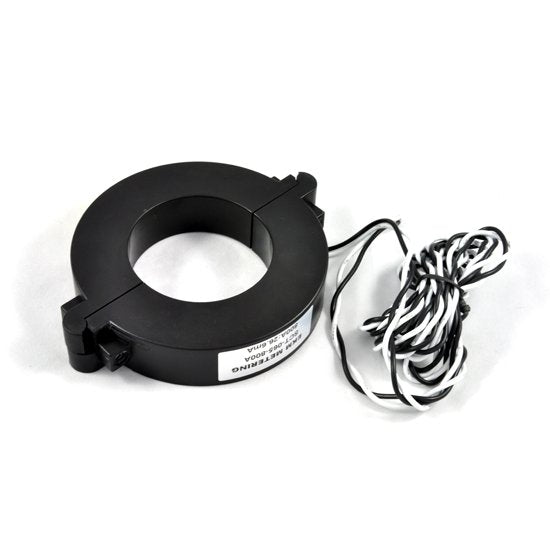

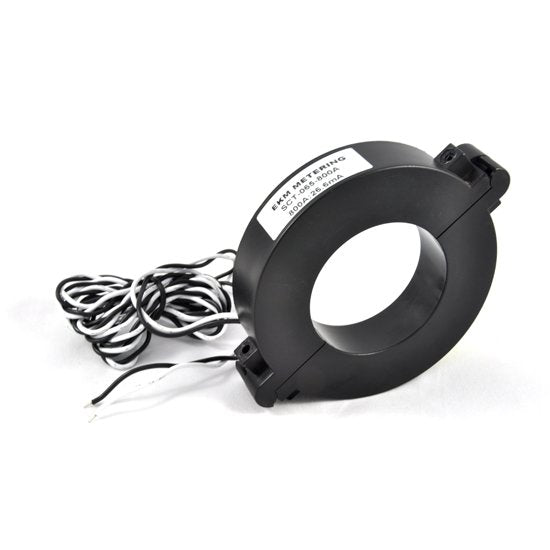

TC à noyau divisé, 800 A, 800 A : 26,6 mA, diamètre de trou de 65 mm (2,56"), SCT-065-800
View More
More information
Type CT : Split-Core
Ampérage : 800 ampères
Diamètre intérieur : 65 mm ou 2,56 pouces
Diamètre extérieur : 118 mm ou 4,65 pouces
Épaisseur : 26 mm ou 1,02 pouces
Modèle : SCT-065-800
Certificats : CE
À utiliser avec notre gamme Omnimeter de compteurs électriques kWh.
Ces TC sont extrêmement précis et mesureront des charges lourdes avec un haut degré de précision. Ils ont 30 075 spires internes, créant une sortie de 26,6 mA à plein ampérage (800 A). Ils sont également extrêmement précis à 0,1 %, ce qui les rend idéaux pour les applications à revenu élevé. Utilisez ces TC pour tout système de moins de 1 A à 800 A.
TC à noyau divisé (ouvrable), 800 A, 800 A : 26,6 mA, diamètre de trou de 65 mm, SCT-065-800

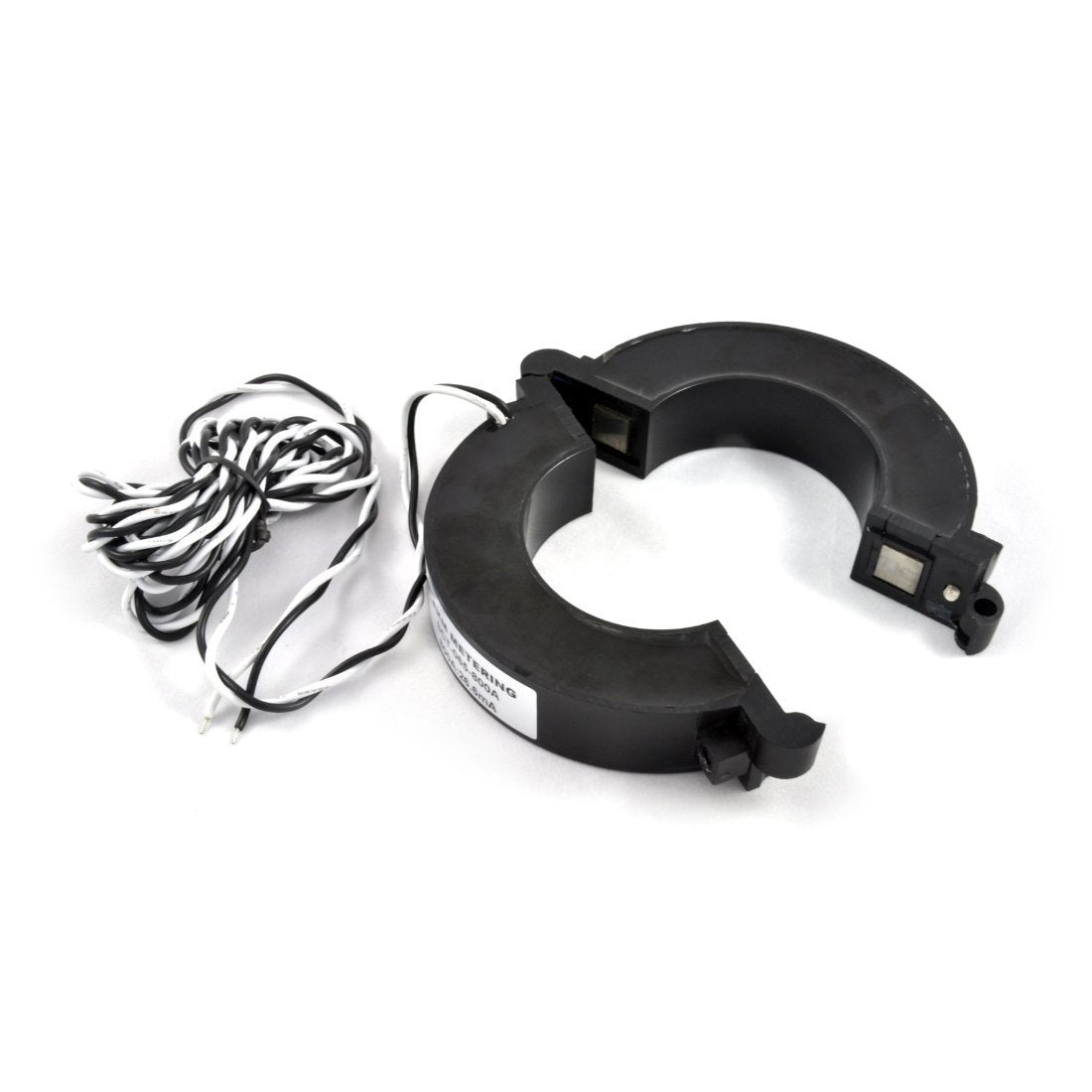

Sélectionnez ces TC de 800 ampères pour faciliter l'installation. Si vous ne souhaitez pas déconnecter vos fils, ou si vous n'avez pas un bon accès aux fils en cours de lecture, la conception à noyau divisé peut vous faire économiser de la main-d'œuvre. Fermez-les simplement autour des fils à lire et enclenchez les loquets en place.
- Utilisez 1 CT pour les systèmes nord-américains monophasés de 120 volts ou les systèmes étrangers à 2 fils de 230 volts
- Utilisez 2 TC pour les systèmes monophasés 120/240 volts
- Utiliser 2 TC pour les systèmes triphasés à 3 fils (pas de neutre)
- Utiliser 3 TC pour les systèmes triphasés à 4 fils
Ce sont des TC précis à 0,1 % avec une sortie de 26,6 mA. Notre gamme de TC a des capacités supérieures pour mesurer l'angle de phase des systèmes AC.
À utiliser avec notre gamme de compteurs de kWh Universal EKM Omnimeter
Chaque CT est livré avec 6 pieds de fils conducteurs.
Pour plus d'informations sur nos produits et services, nous vous encourageons à visiter notre base de connaissances en ligne, qui fournit des fiches techniques, des vidéos, des didacticiels, des FAQ, des diagrammes, etc.
QUESTIONS & ANSWERS
Ask a Question-
Quel est le ratio (multiplicateur) à appliquer pour interpréter correctement les amplis de signaux analogiques ?
Merci pour votre demande. Nos TC produisent 26,6 mA lorsque le fil passant par leur centre est à plein ampérage. Donc, pour le TC que vous avez mentionné - le SCT-065-800 - ce TC produira 26,6 mA lorsque 800 A le traverseront. Cela signifie également que si vous n'utilisiez que 400 A via ce TC, il produirait 13,3 mA, par exemple.
Nous ne prenons en charge ces TC que pour une utilisation avec nos omnimètres, qui sont conçus pour fonctionner directement avec nos TC.
En savoir plus sur nos options de mesure ici .
