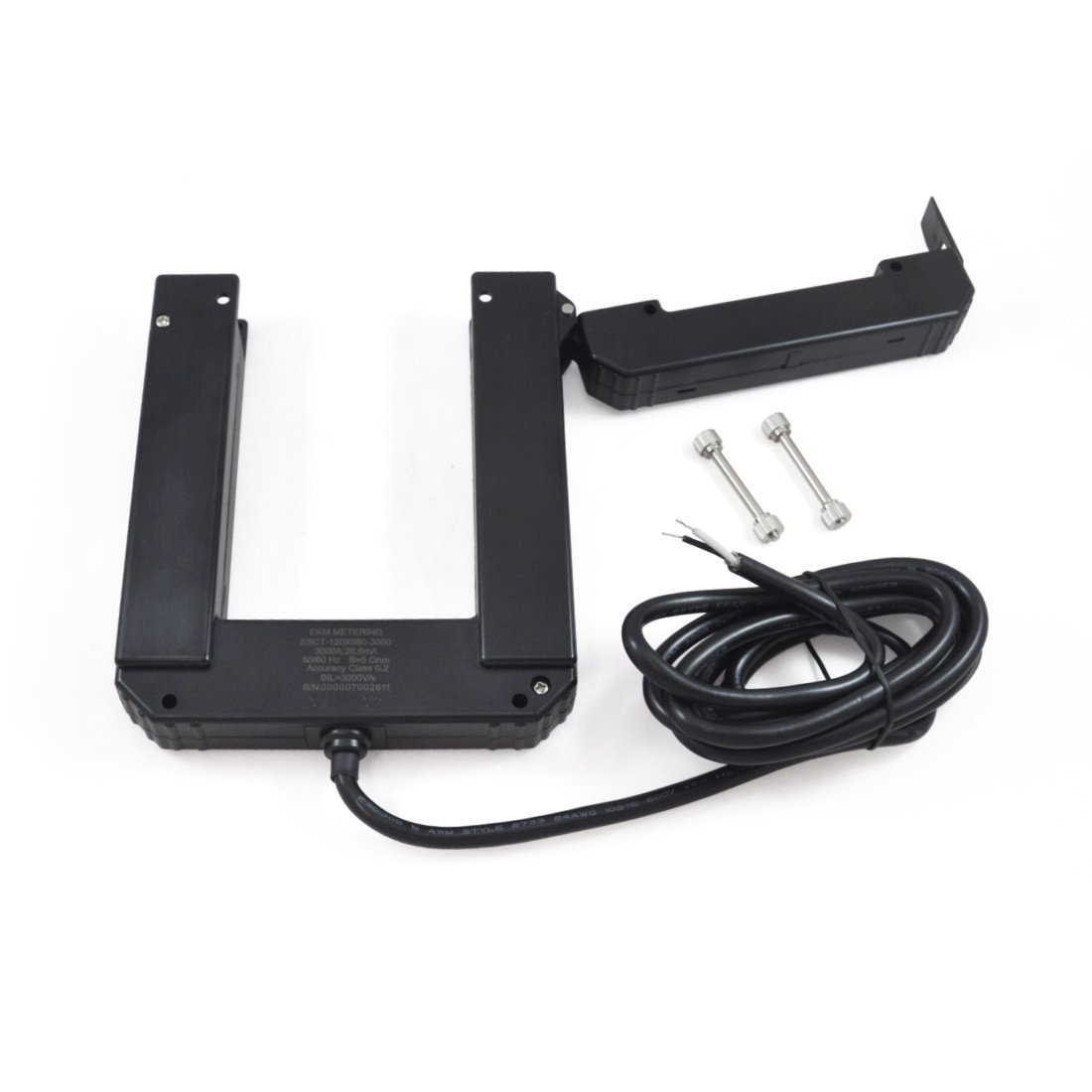

TC à noyau divisé, 3 000 A, 3 000 A : 26,6 mA, diamètre de trou 120 x 80 mm (4,72" x 3,15"), ESCT-120x080-3000
More information
Type CT : Split-Core
Max. Ampérage : 3000 ampères
Dimensions intérieures : 120 x 80 mm ou 4,72 x 3,15 pouces
Dimensions extérieures : 180x150 mm ou 7,08x5,91 pouces
Épaisseur : 32 mm ou 1,26 pouces
Certifications : CE
Ces TC ouvrants sont faciles à installer : enclenchez simplement ces transformateurs de courant autour des fils à lire. Ils sont très compacts et peuvent mesurer le courant utilisé dans la majorité des systèmes électriques résidentiels. Ces TC sont conçus pour être utilisés avec notre gamme de compteurs électriques Omnimeter pour toute charge de 1/4 A à 3000 A.
Ces TC sont si faciles à installer que vous pouvez constater des économies globales dans la réduction des coûts de main-d'œuvre pour compenser l'augmentation du prix du format à noyau divisé.
Ceux-ci sont très compacts et économiques pour leur niveau de précision (0,2%). Ils ont 112 780 spires internes, créant une sortie de 26,6 mA à max. intensité de courant.
C'est une bonne idée de mesurer vos fils ou votre barre omnibus avant de sélectionner un modèle CT pour être sûr qu'ils conviendront.
- Utilisez 1 CT pour les systèmes nord-américains monophasés de 120 volts ou les systèmes étrangers à 2 fils de 230 volts
- Utilisez 2 TC pour les systèmes monophasés 120/240 volts
- Utiliser 2 TC pour les systèmes triphasés à 3 fils (pas de neutre)
- Utiliser 3 TC pour les systèmes triphasés à 4 fils
Ces TC sont marqués CE.
Chaque TC a un numéro de série unique, est testé individuellement et indique l'orientation correcte du TC par rapport à la charge du système électrique mesuré.
Pour plus d'informations sur nos produits et services, nous vous encourageons à visiter notre base de connaissances en ligne, qui fournit des fiches techniques, des vidéos, des didacticiels, des FAQ, des diagrammes, etc.
Fiche technique : Noyau fendu, 120 x 80 mm, 3 000 A CT
