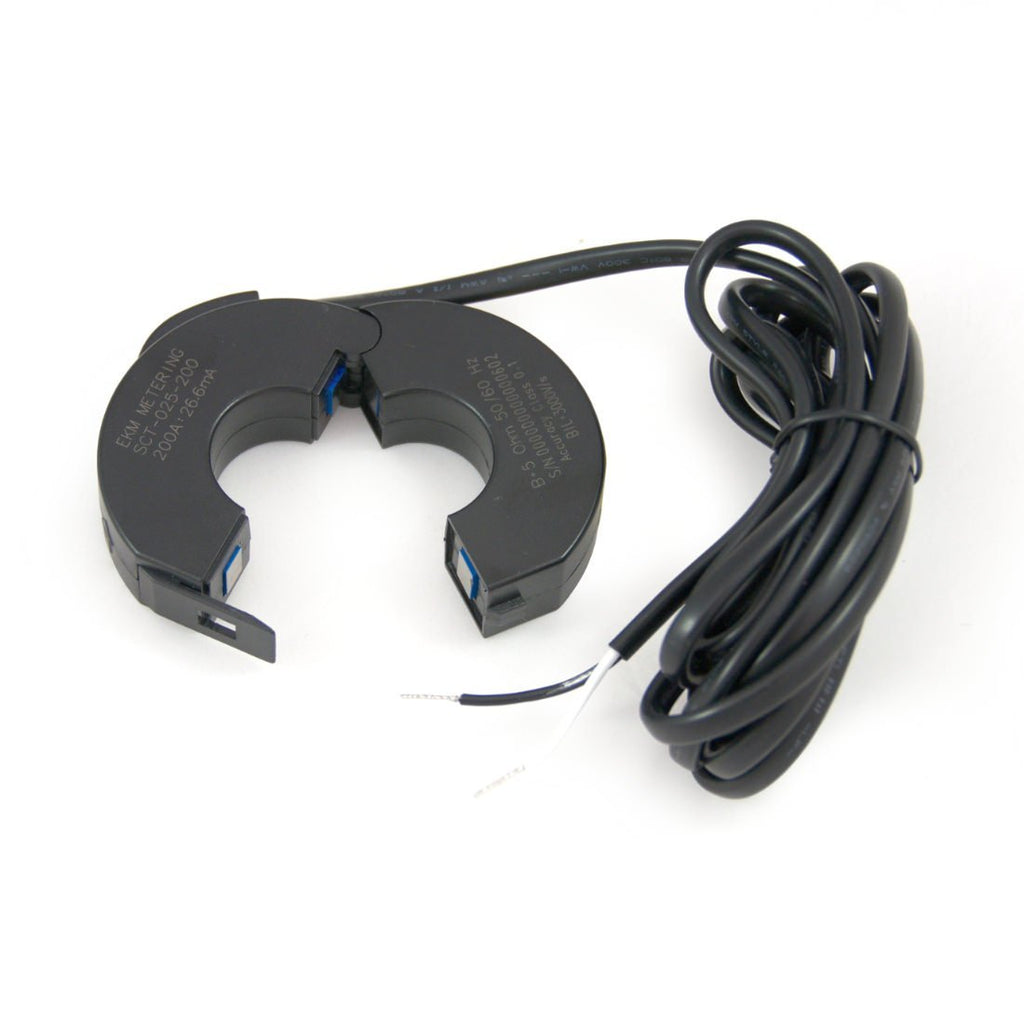

TC à noyau divisé, 200 A, 200 A : 26,6 mA, diamètre de trou de 25 mm (0,98"), SCT-025-200UL
View More
More information
Type CT : Split-Core
Max. Ampérage : 200 ampères
Diamètre intérieur : 25 mm ou 0,98 pouces
Diamètre extérieur : 70 mm ou 2,76 pouces
Épaisseur : 18 mm ou 0,71 pouces
Modèle : SCT-025-200UL
Certifications : CE, approuvé par UL pour une utilisation avec nos omnimètres répertoriés UL
Jauge de fil : Pour une utilisation sur un câble de 400 MCM ou moins. Il est préférable de mesurer le diamètre de votre fil en millimètres plutôt que d'utiliser la taille de fil MCM. En effet, l'épaisseur de l'isolant varie considérablement d'un fabricant de fils à l'autre. Il vaut bien mieux surdimensionner votre CT que de le sous-dimensionner.
Ces TC à noyau divisé de 25 mm sont faciles à installer : enclenchez simplement ces transformateurs de courant autour des fils à lire. Ils sont très compacts et peuvent mesurer le courant utilisé dans la majorité des systèmes électriques résidentiels. Ces TC sont conçus pour être utilisés avec notre gamme de compteurs électriques Omnimeter pour toute charge de 1/4 A à 200 A.
Ces TC sont si faciles à installer que vous pouvez constater des économies globales dans la réduction des coûts de main-d'œuvre pour compenser l'augmentation du prix du format à noyau divisé.
Celles-ci sont très compactes et économiques pour leur niveau de précision (0,1% soit quelques watts seulement). Ils ont 7518 spires internes, créant une sortie de 26,6 mA à max. intensité de courant.
Les TC s'adapteront sur des fils isolés jusqu'à 400 MCM. C'est une bonne idée de mesurer vos fils avant de sélectionner un modèle CT pour être sûr qu'ils conviendront.
- Utilisez 1 CT pour les systèmes nord-américains monophasés de 120 volts ou les systèmes étrangers à 2 fils de 230 volts
- Utilisez 2 TC pour les systèmes monophasés 120/240 volts
- Utiliser 2 TC pour les systèmes triphasés à 3 fils (pas de neutre)
- Utiliser 3 TC pour les systèmes triphasés à 4 fils
Ces TC sont reconnus UL et cUL et sont approuvés pour une utilisation avec nos compteurs homologués UL, pour être une installation de compteur homologuée UL complète.
Chaque TC a un numéro de série unique, est testé individuellement et indique l'orientation correcte du TC par rapport à la charge du système électrique mesuré.
Pour plus d'informations sur nos produits et services, nous vous encourageons à visiter notre base de connaissances en ligne, qui fournit des fiches techniques, des vidéos, des didacticiels, des FAQ, des diagrammes, etc.
Fiche technique : Noyau fendu, 25 mm, 200 A CT
We installed another EKM METERING system at one of my 4 unit apartment buildings. It was an easy installation and the products are very reliable!
best equipment in the business.
easy intall
Great product and good service
Really like EKM
Equipment was all very easy to install and the EKM team provided great tech support along with equipment solutions to our job
Our customer (a commercial property manager) was stymied over how to add energy used by a remote fire alarm power center to the existing common area EKM sub-meter. Josh at EKM got us looking like a "knight-in-shining-armor" when he advised how to employ a split-core CT (current transformer) to do the trick! Just spliced it into the original CT circuit per his instructions, oriented the CT toward the load, and everything worked perfectly. By the way, the arrow on the side of the CT points toward the load. Made it so simple to correctly orient the direction of current flow through the CT. Thanks josh!
Easy to install and the instructions were easy to follow
Equipment was all very easy to install and the EKM team provided great tech support along with equipment solutions to our job
CTs worked perfectly
Fast and Easy
Will Split-core CT, 200A, 200A:26.6mA, 25mm (0.98") Hole Diameter, SCT-025-200UL
Work with any meter I purchased from you?
All of our CTs will work with any of our Omnimeter models only. Note that if you purchase the meter separately from the CTs, contact us and let us know so we can preprogram the meter to work with those CTs before we ship it out to you. Note that if you already have one of our Omnimeter models, and want to add these particular CTs to it, it may need to be programmed to work with these CTs if it was shipped originally with CTs that were not for 200A (our 400A or 600A CTs, for instance). For more assistance, contact us directly here: https://www.ekmmetering.com/pages/contact-us
would this meter work with standard CT's ratio 200:5 or 400:5
200:5 and 400:5 are for 5 amp output Current Transformers. These will not work with our EKM Omnimeters. Our Omnimeters are designed to work with 26.6mA output CTs. So attaching 5 amp output CTs would not be at all accurate and could damage the Omnimeter.
We chose to design our meters for 26.6mA output CTs because they are more accurate, particularly when it comes to phase angle measurement.
do these CT's output 333.33 mV at max rated input current?
Thanks for our inquiry. Our CTs output 26.6mA at max rated input current. These work with our Omnimeter models. They will not work with third party devices that require 333.33 mV.
