Commutateur EKM120

$63.00
EKM Switch120 - EKM Metering Inc.

Commutateur EKM120

$63.00

L'EKM-Switch120 est un cordon d'alimentation qui commute 120 VAC avec une tension de commande DC de 3,3 à 60 VDC, ce qui lui permet d'être contrôlé à distance. ~Section 2~

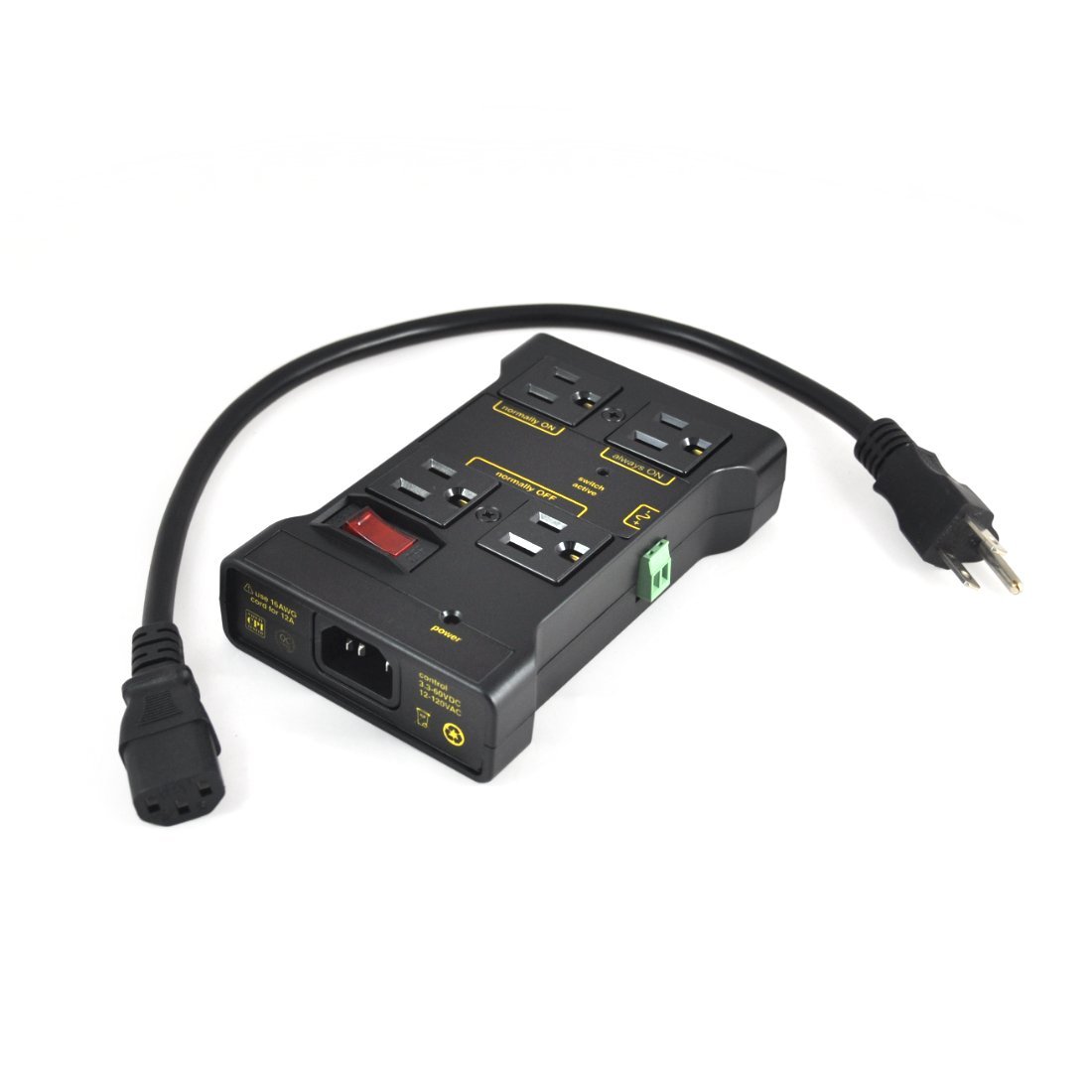

Description : barrette d'alimentation 120 VAC commutable à distance avec 4 prises.

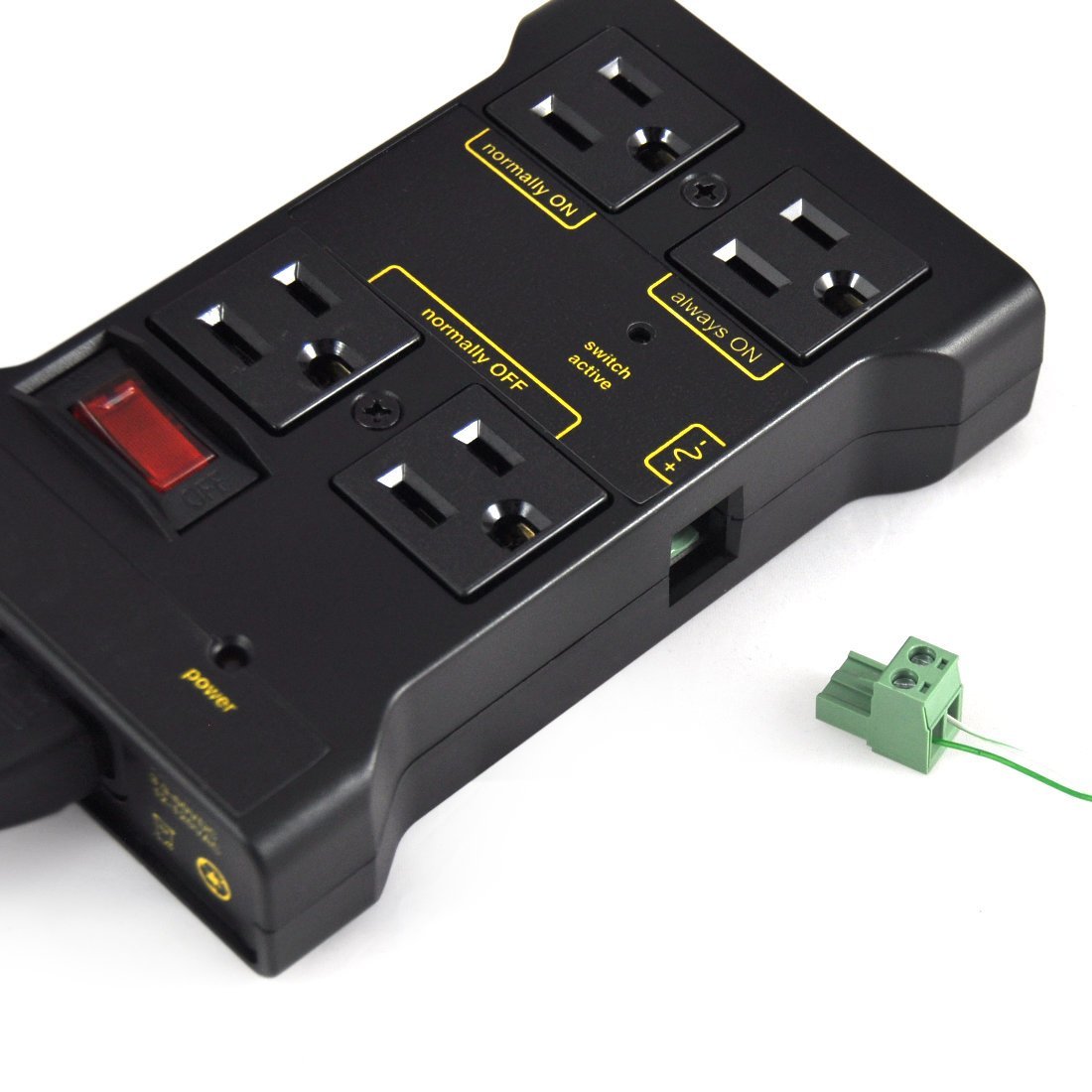

Connexions : CC basse tension Pos(+) et Neg(-), 1x mâle standard à 3 broches NEMA 5-15 120 VCA, 1x femelle standard toujours allumée à 3 broches NEMA 5-15 120 VCA, 1x normalement allumée femelle standard 3 -broches NEMA 5-15 120 VAC, 2x Normalement Off Femelle standard 3 broches NEMA 5-15 120 VAC

Modèle : EKM-S120

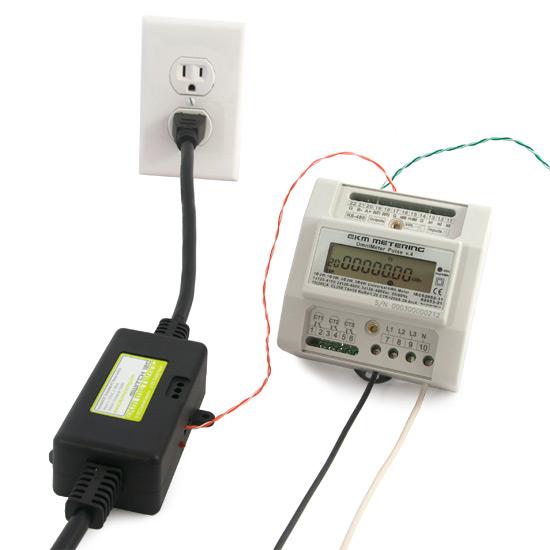

Contrôlez 2 de ces interrupteurs 120 volts en les connectant à notre Omnimeter Pulse v.4 ou Omnimeter HV v.5

Chaque commutateur peut être contrôlé indépendamment à l'aide d'une passerelle Push3 et d'un portail de compte Push , ou d'un convertisseur USB et du logiciel EKM Dash , en les connectant à Output1 et Output 2 sur l'Omnimeter v.4 ou v.5.

Il s'agit d'un cordon d'alimentation qui commute 120 VAC (jusqu'à 15 ampères) avec une tension de commande DC de 3 VDC @ 3mA à 12 VDC @ 30 mA. Cet appareil vous donne la possibilité d'allumer/éteindre votre alimentation à distance à l'aide d'une très petite tension de commande ! Il est assez grand pour contrôler des charges importantes : pompes, lumières, appareils électroménagers, etc.

C'est sur:

  • Isolation optique 3kV - élimine le risque d'électrocution.
  • Hystérésis du relais – empêche le broutage du relais.
  • Protection anti-rebond – prolonge la durée de vie des contacts.
  • LED - vérifient la tension d'entrée et l'état du commutateur.
  • Aucune tension 120 VAC exposée et aucun câblage dangereux 120 VAC requis.
  • Se branche sur les prises domestiques américaines standard de 120 VAC à 3 broches, les barrettes d'alimentation et les rallonges.
  • Élimine l'exposition aux tensions dangereuses dans les projets de bricolage, les salles de classe et sur les bancs de travail de développement.
  • Aucun câblage spécial de 120 VCA lors du déploiement de nouveaux produits et de solutions personnalisées.
  • Peut être installé par des utilisateurs non techniques.
  • Isolation 5300 Vrms du circuit 120 VAC.
  • Un disjoncteur de sécurité thermique de 12 A empêche les surcharges et ajoute une protection supplémentaire.
  • Une grande pince MOV de 3600 W augmente pour une puissance propre

C'est pratique:

  • S'insère facilement entre la source d'alimentation et les appareils électriques filaires.
  • Commute jusqu'à 15 ampères avec un signal de commande aussi bas que 3vdc à 3ma. Idéal pour une utilisation avec des contrôleurs à piles ou des micro-contrôleurs.
  • Se connecte directement à un Arduino ou à une autre broche numérique MCU sans avoir besoin de transistor pilote ou de circuit tampon.
  • Le signal de contrôle de tension à deux fils se connecte au bornier (30-14 AWG).
  • L'indicateur LED indique l'état du signal de contrôle.
  • Les unités sont "empilables" et se montent facilement avec deux vis.
  • Connectez la fiche d'entrée à une prise murale ou à une multiprise.
  • Connectez la prise de sortie à un seul appareil alimenté ou jusqu'à 4 appareils alimentés.
  • Les dispositifs de sortie peuvent être des appareils ou des lampes à 3 ou 2 broches.
  • Connexion à la terre de sécurité pratique disponible pour la mise à la terre du circuit de commande externe.

Caractéristiques:

  • Entrée CA : prise NEMA 5-15P, standard 120 vac avec mise à la terre.
  • Sortie CA : prise NEMA 5-15R, standard 120 vac avec mise à la terre.
  • Capacité de commutation : 15 ampères à 120 vac.
  • Durée de vie : le relais de contrôle SPDT durable est évalué à 30/40 A, 400 000 opérations à 12 A résistif. A vide, la durée de vie estimée est de 5,3 millions d'opérations mécaniques.
  • Entrée de commande : 3,3–60 VCC (3-30 mA) ou 12–120 VCA, le bornier accepte les fils #30-14 AWG.
  • Vitesse de commutation : 15 ms max actionner, 10 ms max relâcher.
  • Isolation du circuit DC vers AC : 5300 Vrms.
  • Indicateur : la LED indique lorsque le côté CC est sous tension.
  • Protection : côté AC protégé par 150 V AC MOV ; Le côté CC est exempt de transitoires.
  • Montage : Deux vis #6. Utilisation en intérieur uniquement.
  • Température : -35ºF–145ºF

Fiche technique : Fiche technique Switch120 .pdf



Pour plus d'informations sur nos produits et services, nous vous encourageons à visiter notre base de connaissances en ligne, qui fournit des fiches techniques, des vidéos, des didacticiels, des FAQ, des diagrammes, etc.

Customer Reviews

No reviews yet Write a review
L'EKM-Switch120 est un cordon d'alimentation qui commute 120 VAC avec une tension de commande DC de 3,3 à 60 VDC, ce qui lui permet d'être contrôlé à distance. ~Section 2~

Description : barrette d'alimentation 120 VAC commutable à distance avec 4 prises.

Connexions : CC basse tension Pos(+) et Neg(-), 1x mâle standard à 3 broches NEMA 5-15 120 VCA, 1x femelle standard toujours allumée à 3 broches NEMA 5-15 120 VCA, 1x normalement allumée femelle standard 3 -broches NEMA 5-15 120 VAC, 2x Normalement Off Femelle standard 3 broches NEMA 5-15 120 VAC

Modèle : EKM-S120

Contrôlez 2 de ces interrupteurs 120 volts en les connectant à notre Omnimeter Pulse v.4 ou Omnimeter HV v.5

Chaque commutateur peut être contrôlé indépendamment à l'aide d'une passerelle Push3 et d'un portail de compte Push , ou d'un convertisseur USB et du logiciel EKM Dash , en les connectant à Output1 et Output 2 sur l'Omnimeter v.4 ou v.5.

Il s'agit d'un cordon d'alimentation qui commute 120 VAC (jusqu'à 15 ampères) avec une tension de commande DC de 3 VDC @ 3mA à 12 VDC @ 30 mA. Cet appareil vous donne la possibilité d'allumer/éteindre votre alimentation à distance à l'aide d'une très petite tension de commande ! Il est assez grand pour contrôler des charges importantes : pompes, lumières, appareils électroménagers, etc.

C'est sur:

  • Isolation optique 3kV - élimine le risque d'électrocution.
  • Hystérésis du relais – empêche le broutage du relais.
  • Protection anti-rebond – prolonge la durée de vie des contacts.
  • LED - vérifient la tension d'entrée et l'état du commutateur.
  • Aucune tension 120 VAC exposée et aucun câblage dangereux 120 VAC requis.
  • Se branche sur les prises domestiques américaines standard de 120 VAC à 3 broches, les barrettes d'alimentation et les rallonges.
  • Élimine l'exposition aux tensions dangereuses dans les projets de bricolage, les salles de classe et sur les bancs de travail de développement.
  • Aucun câblage spécial de 120 VCA lors du déploiement de nouveaux produits et de solutions personnalisées.
  • Peut être installé par des utilisateurs non techniques.
  • Isolation 5300 Vrms du circuit 120 VAC.
  • Un disjoncteur de sécurité thermique de 12 A empêche les surcharges et ajoute une protection supplémentaire.
  • Une grande pince MOV de 3600 W augmente pour une puissance propre

C'est pratique:

  • S'insère facilement entre la source d'alimentation et les appareils électriques filaires.
  • Commute jusqu'à 15 ampères avec un signal de commande aussi bas que 3vdc à 3ma. Idéal pour une utilisation avec des contrôleurs à piles ou des micro-contrôleurs.
  • Se connecte directement à un Arduino ou à une autre broche numérique MCU sans avoir besoin de transistor pilote ou de circuit tampon.
  • Le signal de contrôle de tension à deux fils se connecte au bornier (30-14 AWG).
  • L'indicateur LED indique l'état du signal de contrôle.
  • Les unités sont "empilables" et se montent facilement avec deux vis.
  • Connectez la fiche d'entrée à une prise murale ou à une multiprise.
  • Connectez la prise de sortie à un seul appareil alimenté ou jusqu'à 4 appareils alimentés.
  • Les dispositifs de sortie peuvent être des appareils ou des lampes à 3 ou 2 broches.
  • Connexion à la terre de sécurité pratique disponible pour la mise à la terre du circuit de commande externe.

Caractéristiques:

  • Entrée CA : prise NEMA 5-15P, standard 120 vac avec mise à la terre.
  • Sortie CA : prise NEMA 5-15R, standard 120 vac avec mise à la terre.
  • Capacité de commutation : 15 ampères à 120 vac.
  • Durée de vie : le relais de contrôle SPDT durable est évalué à 30/40 A, 400 000 opérations à 12 A résistif. A vide, la durée de vie estimée est de 5,3 millions d'opérations mécaniques.
  • Entrée de commande : 3,3–60 VCC (3-30 mA) ou 12–120 VCA, le bornier accepte les fils #30-14 AWG.
  • Vitesse de commutation : 15 ms max actionner, 10 ms max relâcher.
  • Isolation du circuit DC vers AC : 5300 Vrms.
  • Indicateur : la LED indique lorsque le côté CC est sous tension.
  • Protection : côté AC protégé par 150 V AC MOV ; Le côté CC est exempt de transitoires.
  • Montage : Deux vis #6. Utilisation en intérieur uniquement.
  • Température : -35ºF–145ºF

Fiche technique : Fiche technique Switch120 .pdf



Pour plus d'informations sur nos produits et services, nous vous encourageons à visiter notre base de connaissances en ligne, qui fournit des fiches techniques, des vidéos, des didacticiels, des FAQ, des diagrammes, etc.

QUESTIONS & ANSWERS

Ask a Question
  • Cela fonctionnerait-il pour alimenter un amplificateur audio à partir d'un préampli Yamaha CXA5100 via les sorties 12 V ? *** SIMP *** Si votre ampli peut produire 3 à 30 milliampères sur le signal de commande, cela devrait fonctionner.

  • Cette prise fonctionnera-t-elle avec le relais VRDC d'Atkinson ? Je veux être sûr que la tension de sortie du VRDC déclenchera le commutateur EKM 120 et ne l'endommagera pas. *** SIMP *** Atkinson propose une variété de relais mais je pense qu'ils ont une option qui fonctionnera. Assurez-vous que la tension de commande du relais se situe dans ces spécifications : 3 VCC à 3 mA à 12 VCC à 30 mA

  • Cela pourrait-il être utilisé pour contrôler une petite unité de climatisation ou un déshumidificateur - en utilisant un interrupteur de fin de course qui ferme le circuit CC ? (c'est-à-dire que je pourrais mettre un interrupteur de fin de course sur ma porte de garage et utiliser l'interrupteur EKM pour alimenter uniquement une petite unité de climatisation lorsque la porte est fermée ?) *** SIMP *** À condition que votre unité de climatisation et/ou votre déshumidificateur soient Les appareils 120 V qui consomment 15 A ou moins, le Switch120 peuvent fonctionner. L'interrupteur de fin de course de votre porte de garage doit simplement fournir de 3 VDC à 3mA à 12 VDC à 30mA, au Switch120, pour qu'il fournisse 120V à vos appareils.

  • Quelle est la portée de la télécommande ? *** SIMP *** Je ne suis pas sûr de comprendre la question. Ce produit n'est pas une télécommande. C'est un interrupteur commandé à distance. La longueur possible des deux fils de commande dépend de la tension fournie, car la tension chute avec la distance. Le Switch120 a besoin de 3-12VDC (3-30mA) pour que le switch s'actionne. Donc, si vous fournissez 12VDC, votre distance pourrait être de 400 pieds, voire plus.

  • 2 questions : est-il homologué UL ? Est-il expédié depuis un entrepôt aux États-Unis ? *** SIMP *** Non, le Switch120 n'est pas répertorié ou reconnu UL. Oui, ceux-ci sont expédiés depuis notre entrepôt à Santa Cruz, en Californie.

  • Le récepteur est un récepteur AV (pour home cinéma) C'est un Onkyo TX-RZ900. Il dispose d'un déclencheur 12V AC, jusqu'à 100mA. De plus, quel câble de connexion faut-il connecter à votre appareil ? *** SIMP *** Je n'ai aucune expérience avec ce récepteur, je ne pourrai donc pas dire avec certitude si le commutateur fonctionnera avec. Il semble que cela puisse fonctionner, mais je ne veux pas vous donner de fausses informations.

    Les connexions sont faites avec des fils à paire torsadée comme ceux que l'on trouve dans le câble CAT5. Vous pouvez le voir dans les images ci-dessus.

  • Puis-je utiliser le "12V Trigger out" de mon récepteur pour faire fonctionner cet interrupteur ? *** SIMP *** Je ne sais pas ce que vous entendez par "récepteur", donc je ne pourrai pas vous dire si cela fonctionnera avec cet interrupteur. Le commutateur fonctionnera avec 3 VDC à 3mA jusqu'à 12 VDC à 30mA. L' Omnimeter Pulse v.4 dispose de 2 sorties contrôlables qui peuvent être utilisées pour contrôler ce commutateur. À l'aide de ce compteur, vous pouvez également utiliser le logiciel EKM Dash pour contrôler le commutateur à partir d'un ordinateur.

  • Puis-je utiliser cet interrupteur avec un interrupteur automatique de bac à poussière basse tension pour allumer l'aspirateur 110 V ? *** SIMP *** Si vous pouvez fournir le signal basse tension pour allumer ou éteindre le Switch120, cela devrait fonctionner pour ce que vous êtes. vouloir faire.
