CT de núcleo dividido, 5000 A, 5000 A: 26,6 mA, 180 mm (7,09") x 130 mm (5,12") Diámetro del orificio SCT-180x130-5000

$430.00

Qty Price (USD)
1 - 19 $430.00
20 - 99 $402.05
100 - 499 $359.05
500 - + $337.55
descripción
Transformador de corriente de 5000 A de núcleo dividido, 5000 A: 26,6 mA, 180 x 130 mm, SCT-180 x 130-5000
View More

More information

Tipo de CT: núcleo partido

Amperaje: Hasta 5000 amperios

Diámetro interior: 180 mm (7,09 pulgadas) x 130 mm (5,12 pulgadas)

Dimensiones exteriores: 260 x 216 mm o 10,25 x 8,5 pulgadas

Espesor: 63 mm o 2,5 pulgadas

Peso: 7.6 libras

Modelo: SCT-180x130-5000

Certificaciones: CE

Nuestros CT de grado industrial de precisión de 5000 amperios tienen un diseño de núcleo dividido fácil de trabajar.

Para usar con nuestra línea Omnimeter de medidores de kWh eléctricos.

Estos CT son extremadamente precisos y medirán cargas pesadas con un alto grado de precisión. Tienen 187.968 vueltas internas, creando una salida de 26,6 mA a amperaje completo (5000A). También son extremadamente precisos con una precisión del 0,1 %, lo que los hace ideales para aplicaciones de nivel de ingresos. Utilice estos CT para cualquier sistema de menos de 1 amperio a 5000 amperios.

Estos TC tienen una precisión de +/- 0,1 % y tienen capacidades mejoradas de medición del ángulo de fase.

Estos transformadores de corriente tienen una salida de 26,6 miliamperios en sus 5000 amperios nominales completos.

  • Use 1 CT para sistemas norteamericanos monofásicos de 120 voltios o extranjeros de 230 voltios y 2 hilos
  • Use 2 CT para sistemas monofásicos de 120/240 voltios
  • Utilice 2 TI para sistemas trifásicos de 3 hilos (sin neutro)
  • Use 3 CT para sistemas trifásicos de 4 hilos

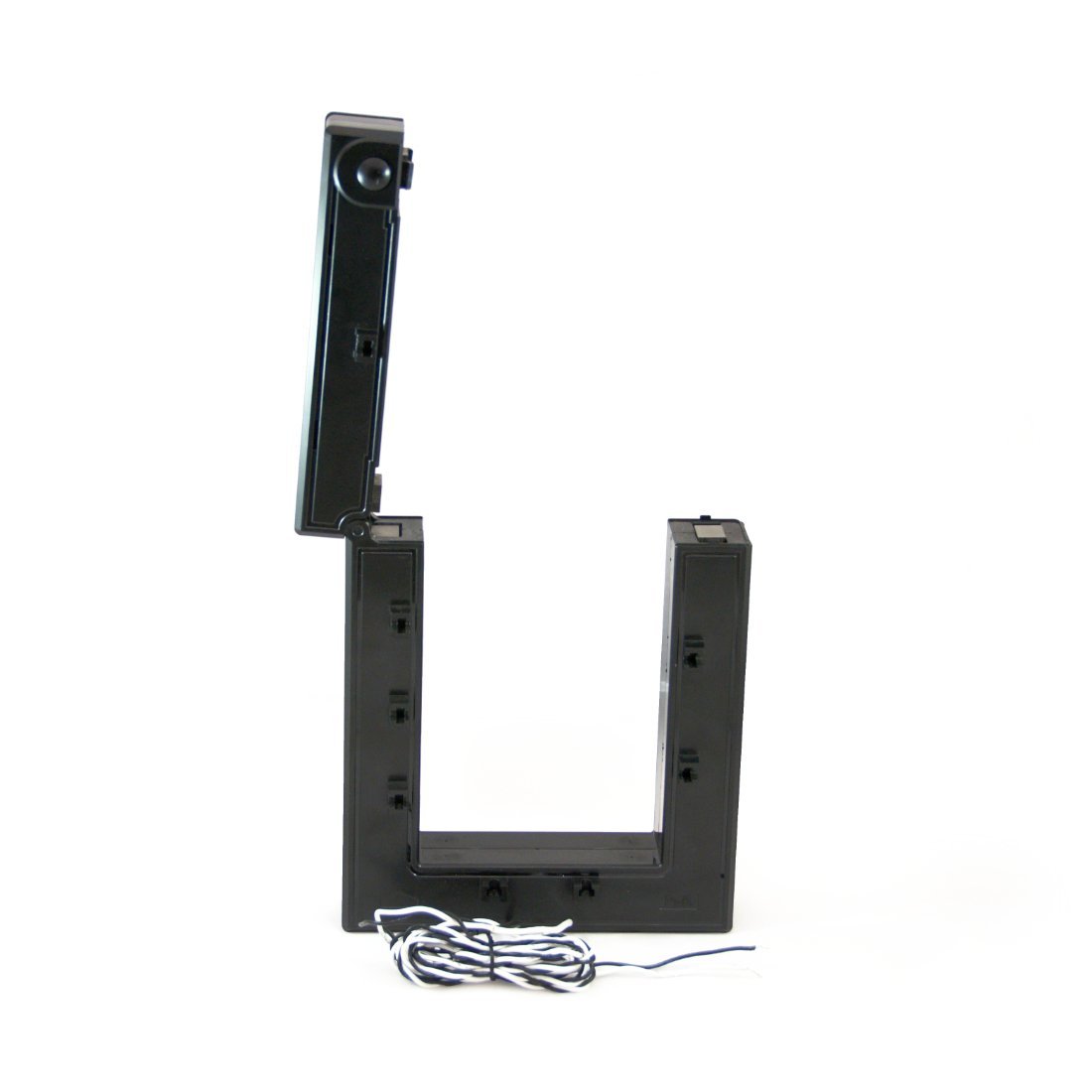

Los TC de núcleo dividido, como este, se pueden abrir para la instalación, lo que evita la necesidad de desconectar el cable que se está leyendo. Esto da como resultado un ahorro de mano de obra, especialmente cuando se trata de cables de gran amperaje.

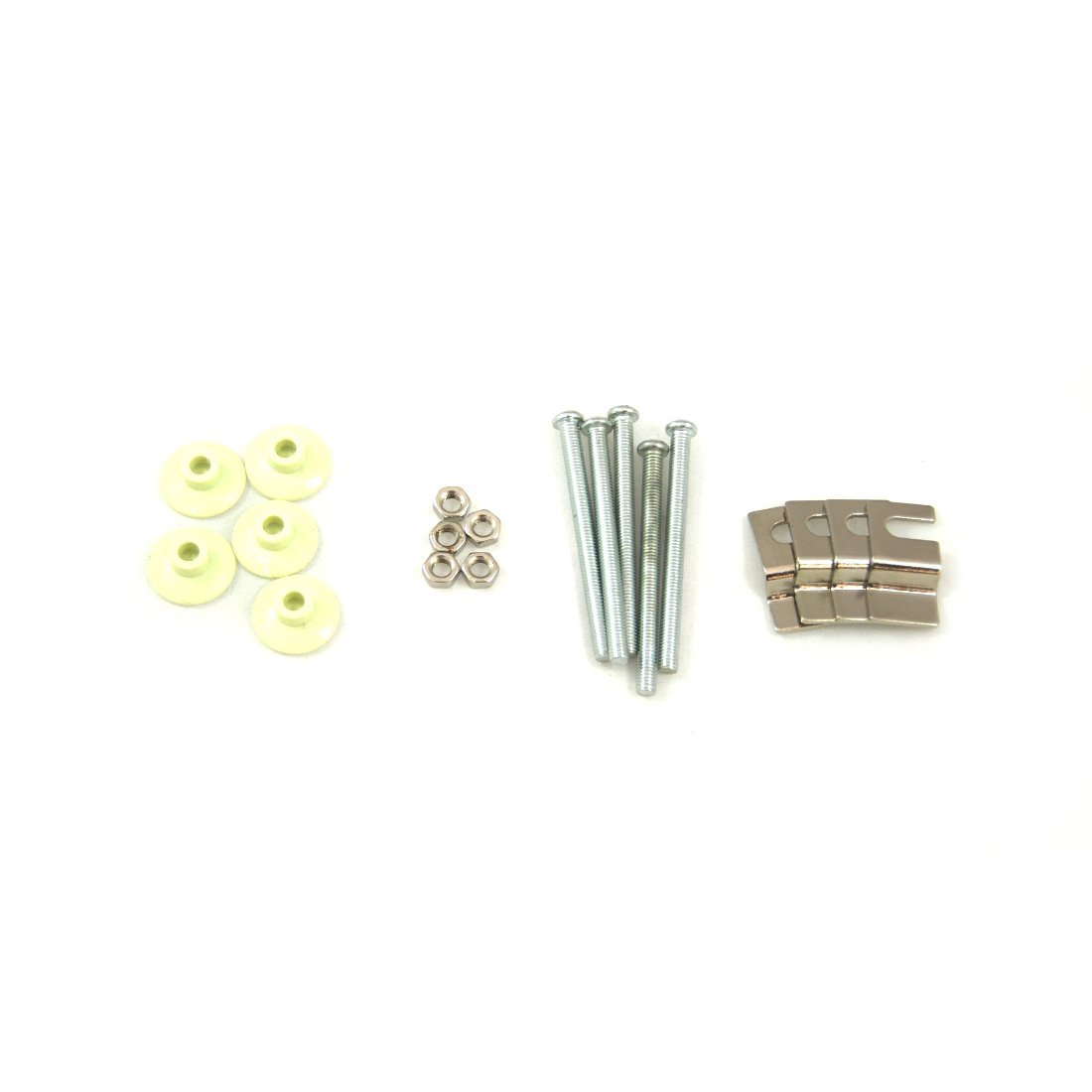

Se incluye hardware para instalar el TC en una barra colectora o cable de gran calibre.

Estos CT vienen con cables conductores de 6 pies de largo. Si los cables se extienden, debe esperar una pérdida de precisión.

Precaución: No pase corriente a través del cable principal al que están conectados sus CT sin un medidor conectado a sus CT. Si debe desconectar el medidor de los TC, debe cortocircuitar el cable blanco del TC con el cable negro del TC hasta que pueda volver a instalar el medidor. Si hay mucha corriente circulando por el cable primario, podría haber peligro de descarga eléctrica entre los cables conductores del TC.

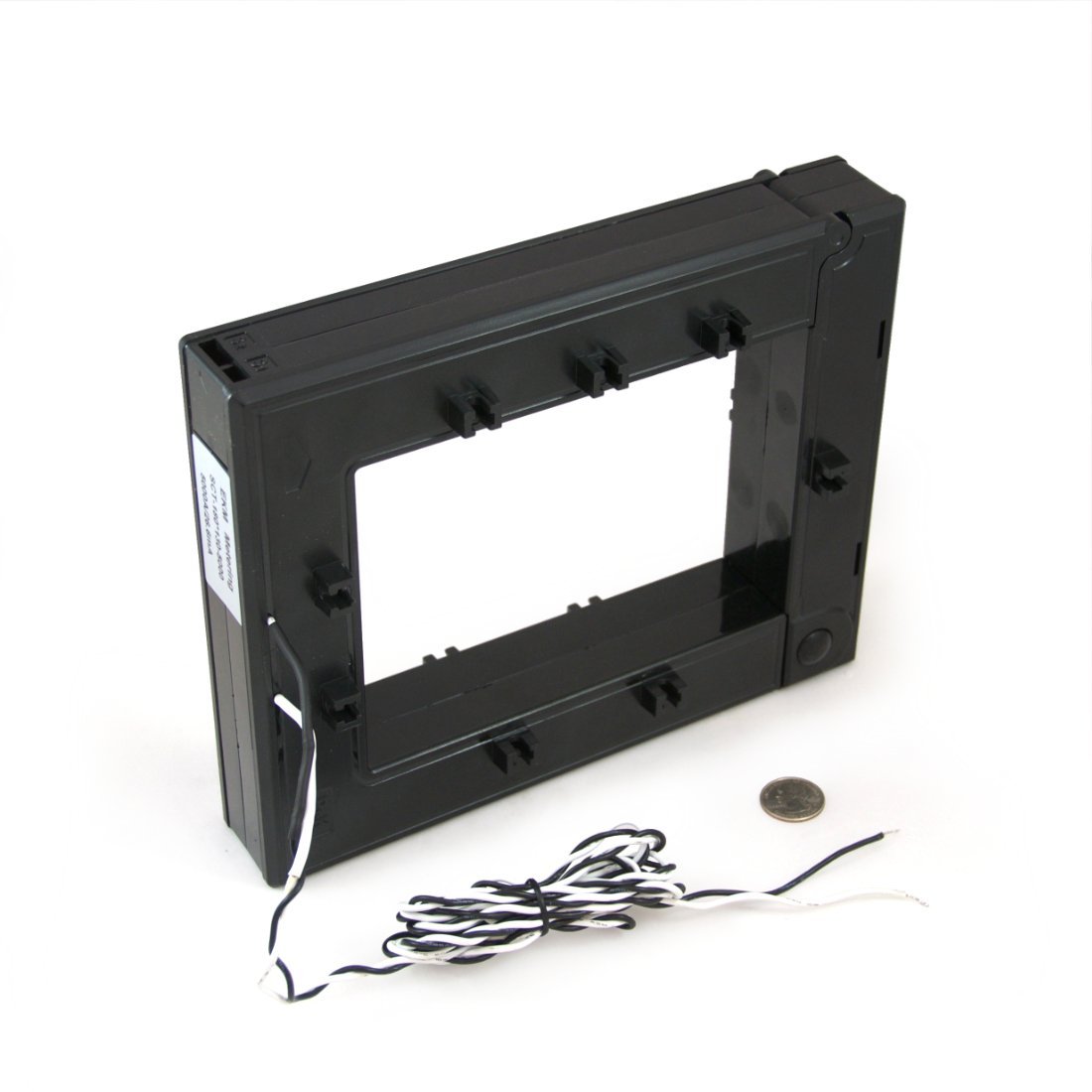

El cuarto en las imágenes es para escala.

Para obtener más información sobre nuestros productos y servicios, lo alentamos a que visite nuestra Base de conocimientos en línea, que proporciona hojas de especificaciones, videos, tutoriales, preguntas frecuentes, diagramas y más.

Hoja de especificaciones: Núcleo dividido, 180x130 mm, 5000 A CT
