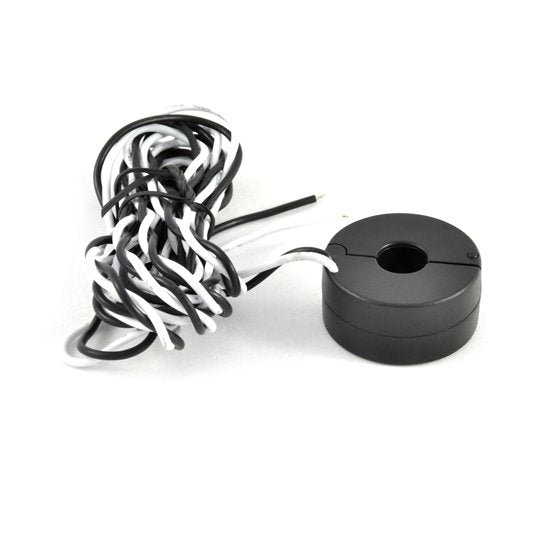

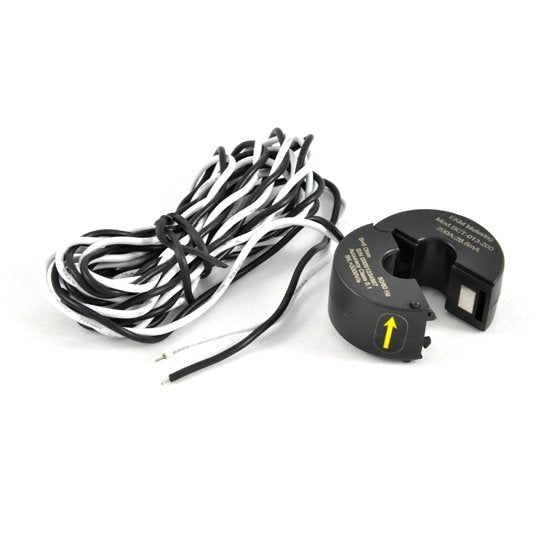

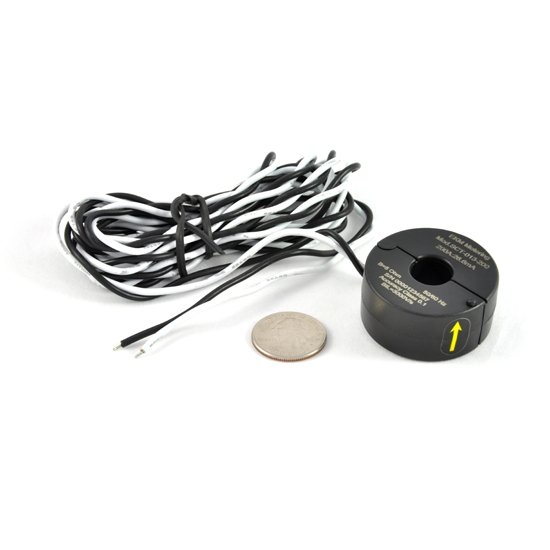

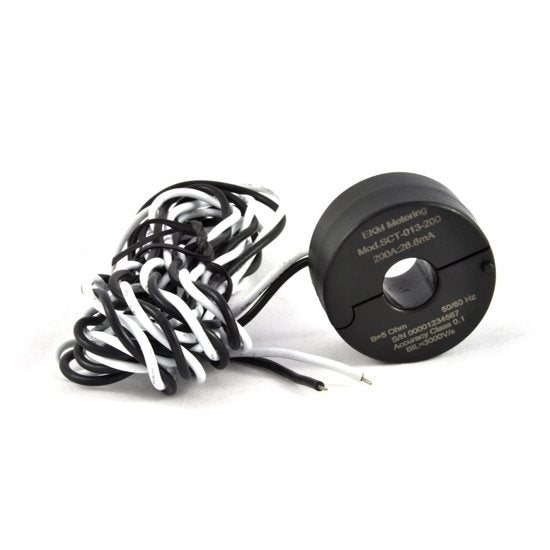

TC de núcleo dividido, 200 A, 200 A: 26,6 mA, diámetro del orificio de 13 mm (0,51"), SCT-013-200UL

$63.00
Split-core CT, 200A, 200A:26.6mA, 13mm (0.51") Hole Diameter, SCT-013-200 - EKM Metering Inc.

TC de núcleo dividido, 200 A, 200 A: 26,6 mA, diámetro del orificio de 13 mm (0,51"), SCT-013-200UL

$63.00

Qty Price (USD)
1 - 19 $45.00
20 - 99 $42.08
100 - 499 $37.58
500 - + $35.33
TC de núcleo dividido, 200 A, 200 A: 26,6 mA, diámetro de orificio de 13 mm, tamaño de cable aislado de hasta 1,0 AWG SCT-013-200

Tipo de CT: núcleo partido

máx. Amperaje: 200 amperios

Diámetro interior: 13 mm o 0,51 pulgadas

Diámetro exterior: 44 mm o 1,73 pulgadas

Grosor: 20 mm o 0,79 pulgadas

Modelo: SCT-013-200UL

Certificaciones: CE, aprobado por UL para su uso con nuestros omnímetros listados en UL

Calibre del cable: para uso en cables de 2 AWG o menos. Es mejor medir el diámetro de su cable en milímetros, en lugar de usar el calibre AWG. Esto se debe a que el grosor del aislamiento varía considerablemente de un fabricante de cables a otro. Es mucho mejor sobredimensionar su CT que subdimensionarlo.

Estos CT de núcleo dividido de 13 mm son fáciles de instalar: simplemente encaje estos transformadores de corriente alrededor de los cables que se están leyendo. Son muy compactos y pueden medir la corriente utilizada en la mayoría de los sistemas eléctricos residenciales. Estos CT están diseñados para usarse junto con nuestra línea Omnimeter de medidores eléctricos para cualquier carga de 1/4 amperio a 200 amperios.

Estos TC son tan fáciles de instalar que puede ver un ahorro general en costos de mano de obra reducidos para compensar el aumento del precio del formato de núcleo dividido.

Estos son muy compactos y económicos para su nivel de precisión (0,1% que son solo unos pocos vatios). Tienen 7518 vueltas internas, creando una salida de 26,6 mA como máximo. amperaje.

  • Use 1 CT para sistemas norteamericanos monofásicos de 120 voltios o extranjeros de 230 voltios y 2 hilos
  • Use 2 CT para sistemas monofásicos de 120/240 voltios
  • Utilice 2 TI para sistemas trifásicos de 3 hilos (sin neutro)
  • Use 3 CT para sistemas trifásicos de 4 hilos

Estos CT han recibido la aprobación de UL para su uso con nuestros medidores listados por UL para ser una instalación completa listada por UL.

Cada uno tiene un número de serie único, se prueba individualmente e indica la orientación correcta del TC en relación con la carga del sistema eléctrico que se mide.

Para obtener más información sobre nuestros productos y servicios, lo alentamos a que visite nuestra Base de conocimientos en línea, que proporciona hojas de especificaciones, videos, tutoriales, preguntas frecuentes, diagramas y más.

Hoja de especificaciones: Núcleo dividido, 13 mm, 200 A CT

QUESTIONS & ANSWERS

Ask a Question
  • ¿Los CT están aprobados por UL o cUL?

    Estos son nuestros modelos Solid Core CT que están aprobados por UL para usar con nuestros medidores: BCT-007-100, BCT-013-200, BCT-015-200, BCT-025-200, BCT-025-400

    Estos son nuestros modelos Split Core CT que están aprobados por UL para usar con nuestros medidores: SCT-013-200, SCT-025-200, SCT-023-400

    La página del producto para cada CT indicará si está aprobado por UL o no. El SCT-013-200 CT sobre el que pregunta está aprobado por UL.

  • ¿Pueden ofrecer CT de núcleo dividido con 50 A o 100 A clasificados para un sistema monofásico de 240 V y 50 Hz? *** SIMP *** No ofrecemos un transformador de corriente de núcleo dividido de 50 A o 100 A. Nuestro CT de núcleo dividido más pequeño, el SCT-013-200, funcionaría muy bien en cualquiera de estos sistemas. Este CT se puede utilizar en sistemas de menos de 1 amperio a 200 amperios con cables de hasta 13 mm de diámetro. Aquí hay un enlace al SCT-013-200 .

  • ¿Es este artículo (y similar para un tamaño de cable más pequeño) compatible con el medidor de paso 25XDSE?

    No, el EKM-25XDSE no utiliza transformadores de corriente externos. Tiene dos transformadores de corriente dentro del propio medidor y los cables que pasan por el cuerpo del medidor pasan por esos TC. Este modelo CT, y todos los demás modelos que ofrecemos, están destinados únicamente para su uso con nuestra línea Omnimeter de medidores de kWh.
