Medidor de gas de salida de pulsos de 3/4 pulgadas - PGM-075

$138.00
3/4" Pulse Output Gas Meter - PGM-075 - EKM Metering Inc.

Medidor de gas de salida de pulsos de 3/4 pulgadas - PGM-075

$138.00

Qty Price (USD)
1 - 9 $100.00
10 - 19 $97.50
20 - 49 $91.50
50 - 99 $85.50
100 - + $79.50

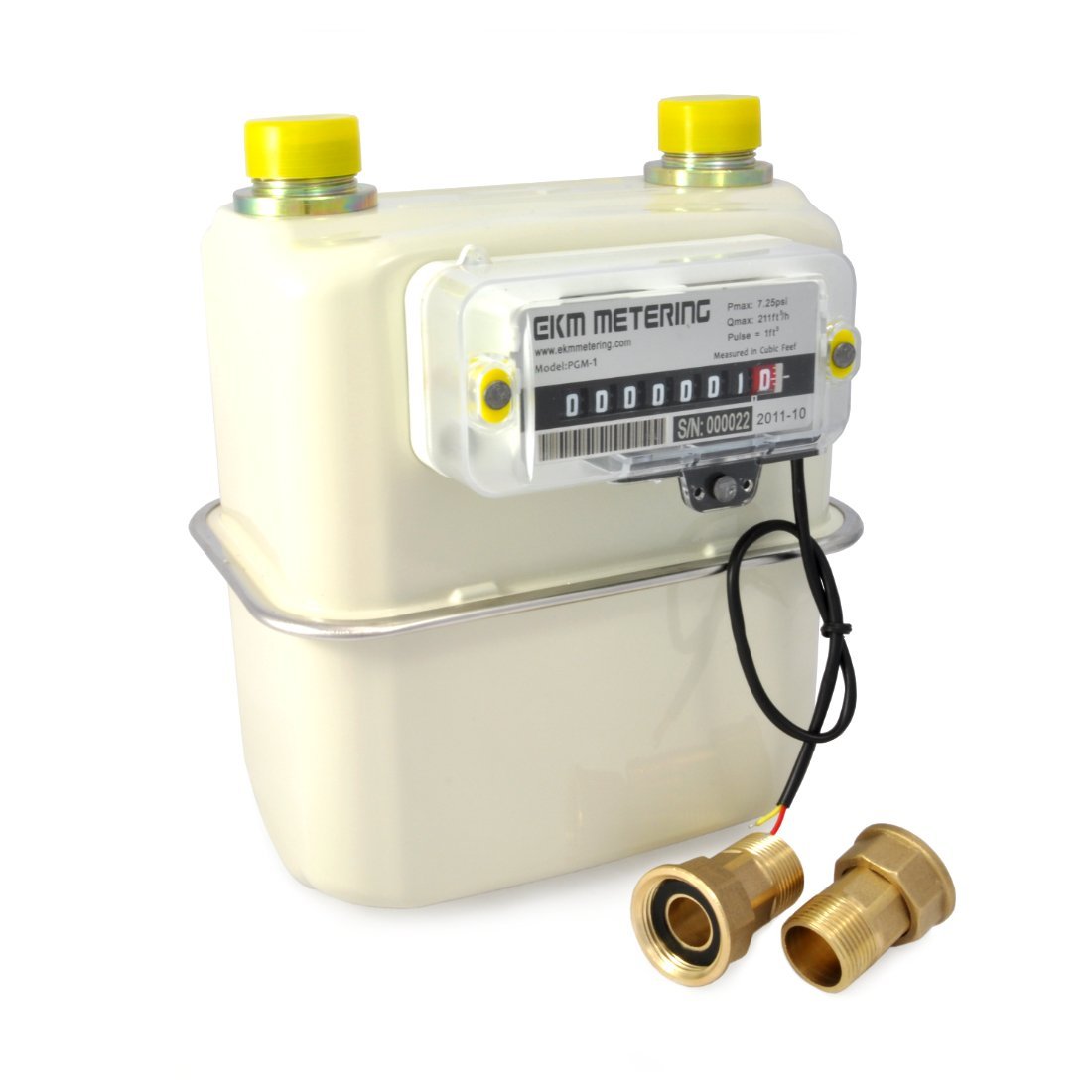

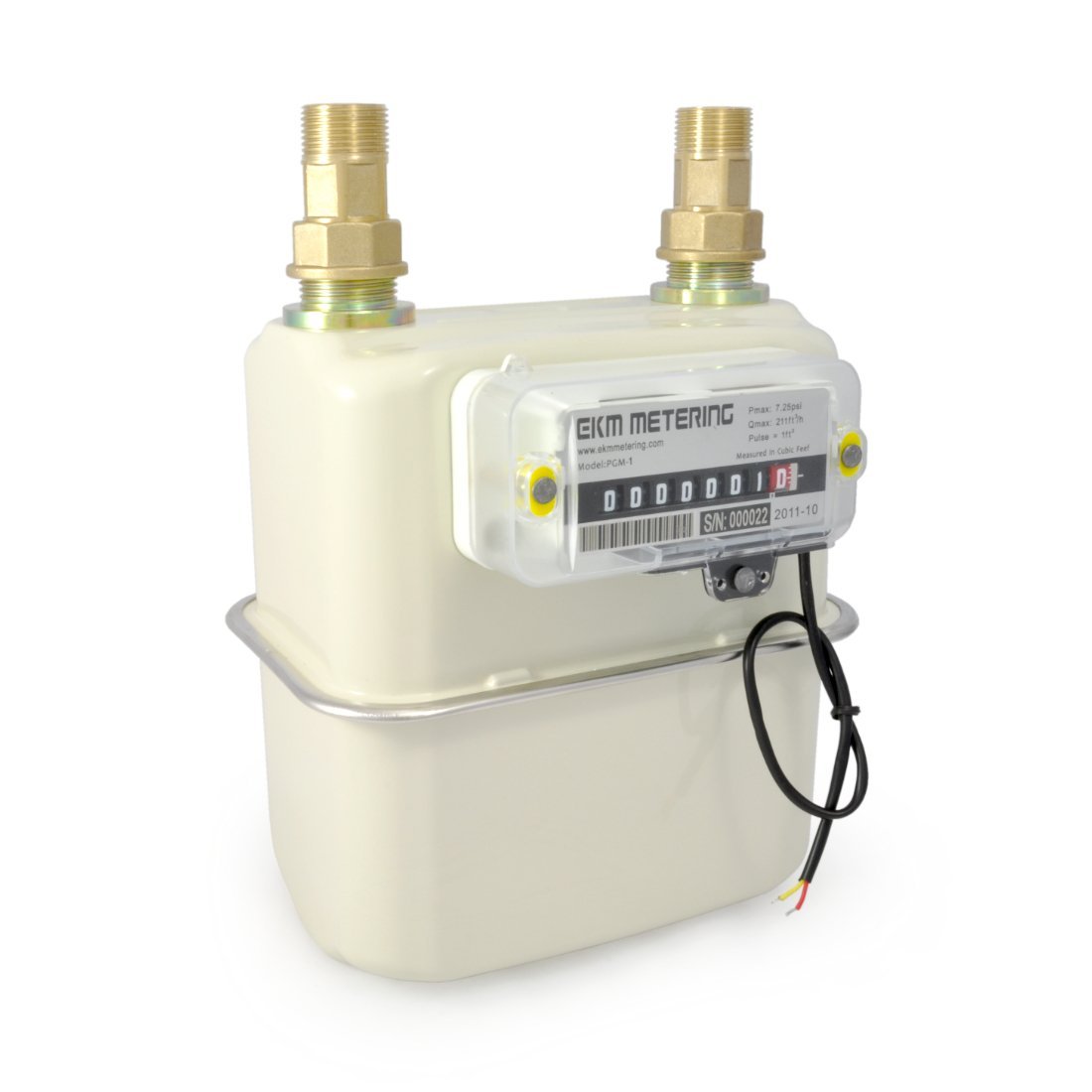

Medidor de gas con salida de pulsos de 3/4" - PGM-075. Este es un excelente medidor de gas que se puede leer localmente o se puede configurar para que se lea de forma remota cuando se combina con un Omnimeter Pulse v.4 y una puerta de enlace EKM Push3 .

¡El sistema completo proporciona los datos de su medidor de gas en la nube de forma gratuita! Sin cargos recurrentes de ningún tipo.

Valoración de los clientes

Tipo: Medidor de gas de salida de pulso de 3/4"

Montaje: Montaje al aire libre

Unidades: Pies cúbicos

Salida de pulso: 1 pulso por pie cúbico

Dimensiones: 10" Alto x 7.5" Ancho x 6.5" Profundidad

Modelo: PGM-075

¡Lea su uso de gas de forma remota también! Nuestros medidores de gas con salida de pulsos funcionan como un medidor de gas normal. También tienen la capacidad de ser leídos de forma remota. Por cada pie cúbico de gas medido, este medidor de gas produce un pulso eléctrico. Los cables de salida de pulsos se pueden extender hasta 10,000 pies. Los pulsos se pueden medir y contar con nuestro EKM Omnimeter Pulse v.4 , que es nuestro nuevo medidor eléctrico de conteo de pulsos. Este contador de pulsos tiene la capacidad de contar pulsos de hasta tres dispositivos de salida de pulsos. También tiene la capacidad de controlar hasta dos interruptores de relé. Esto le permite encender y apagar las cosas de forma remota.

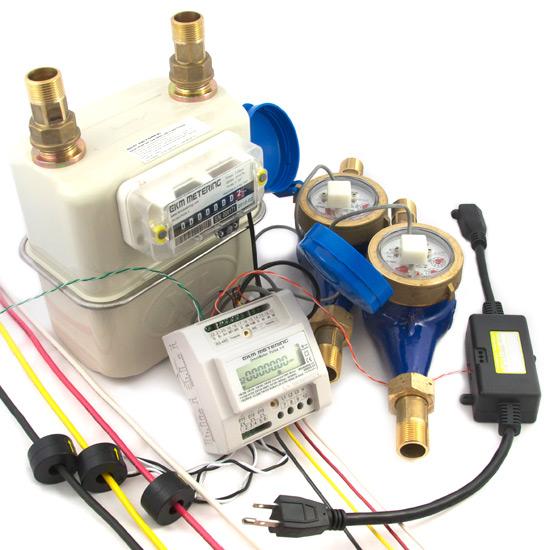

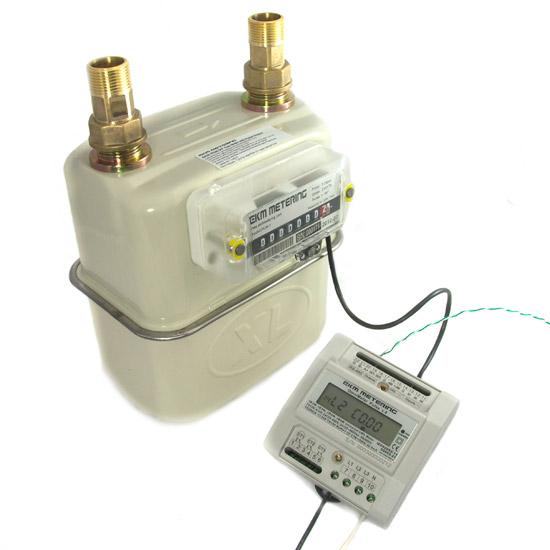

Cuando se conecta a un omnímetro v.4, el medidor de gas puede enviar datos de pulso a la nube con nuestro sistema de datos EKM Push3 . Push3 envía todos los datos de su medidor a nuestra base de datos en la nube y los inserta en su cuenta personal, donde puede acceder a ellos de forma gratuita. En otras palabras, con este sistema puede monitorear fácilmente el uso de gas, en un número ilimitado de sitios en todo el mundo, de forma gratuita.


Encompass.io

Encompass.io es nuestra plataforma gratuita de administración de medidores en línea para monitorear datos, administrar medidores,generar facturas y más. Está diseñado específicamente para personas que leen sus medidores de forma remota a través del sistema Push3. Esta plataforma se puede usar para visualizar datos en tableros personalizables, visualizar costos, monitorear tendencias, agrupar medidores y mucho más. Cada medidor y grupo de medidores en Encompass también se puede configurar para enviarle por correo electrónico facturas en PDF a usted y/o a su inquilino. Aquí hay una factura de gas de muestra en PDF:


Widget EKM

Puede usar este medidor para medir gas natural, propano gaseoso (no líquido), aire o cualquier otro gas no corrosivo.

Conexión sencilla de 2 hilos entre contador de gas y contador de kWh.

No se requiere fuente de alimentación adicional.

El recuento de pulsos se puede leer de forma remota utilizando la lectura remota gratuita, Encompass.io , el software de escritorio EKM Dash o EKM Widget .

Medidor de gas a un precio muy razonable, incluso si no se utiliza la salida de pulsos.

1 pulso por pie cúbico (aprox. 1 pulso por 0,0283 metros cúbicos).

Detalles de producto:

  • Presión mínima de operación: 0.0725 PSI
  • Presión máxima de funcionamiento: 7,25 PSI
  • Error permisible: Qmin≤Q<0.1Qmax ± 3%, 0.1Qmax≤Q≤Qmax ±1.5%
  • 1 pulso por 1 pie cúbico.
  • mín. Grabación numérica: 0.2
  • máx. Grabación numérica: 9999999.9
  • máx. Flujo: 211 pies³/hora (Propano: 524,968 BTU/hora a 60ºF, depende de la temperatura)
  • La lectura es en pies cúbicos, con resolución de décimas
  • Temperatura ambiente de funcionamiento: -4–122 ºF (-20~50 ºC)
  • Vida útil: 12 años
  • Gas adecuado: gas natural, propano gaseoso (desde la parte superior del tanque), gas de carbón artificial, aire u otros gases inertes

Debido al tamaño físico del medidor de gas, enviaremos pedidos con medidores de gas a través de USPS Parcel Select.

Para obtener más información sobre nuestros productos y servicios, lo alentamos a que visite nuestra Base de conocimientos en línea, que proporciona hojas de especificaciones, videos, tutoriales, preguntas frecuentes, diagramas y más.

Hoja de especificaciones: Hoja de especificaciones del medidor de gas de salida de pulsos de 3/4 de pulgada .pdf

QUESTIONS & ANSWERS

Ask a Question
  • ¿Cuál es el factor de conversión de gas propano a galones de LP? ¿O hay una tabla en línea para usar para calcular los galones de LP usados? Gracias. *** SIMP *** Aquí hay información que encontré en línea:
    INFORMACIÓN DE EQUIVALENCIA DE PROPANO COMPRIMIDO (FORMA GASEOSA): A 14.73 lbs. de presión por pulgada cuadrada (psi) y 60 grados Fahrenheit:
    * 1 pie cúbico de propano gaseoso = 0,0278 galones de propano líquido
    * 100 pies cúbicos de propano gaseoso = 2,78 galones de propano líquido
    * 1 galón de propano líquido = 35,97 pies cúbicos de propano gaseoso
    * 100 galones de propano líquido = 3597 pies cúbicos de propano gaseoso

  • ¿Se puede instalar el medidor de gas 3/4 -gym-075 en el ático? Tengo apartamento sobre garaje y quiero medir el apartamento. Estoy aprovechando la salida de la línea de gas natural en los áticos al otro lado de la pared. ¿Es aceptable poner esto en el ático? ¿Hace calor en el ático o necesita estar afuera? Gracias

    No recomendamos instalar nuestro medidor de gas en interiores o en espacios cerrados (incluidos los áticos). Existe un ligero riesgo de fuga de gas que podría acumular niveles dañinos y peligrosos de gas en áreas cerradas que no están bien ventiladas. Instale nuestros medidores de gas al aire libre.

  • Necesito un medidor para nitrógeno a alta presión y oxígeno a baja presión, ¿puedo usar este modelo?

    Este medidor es adecuado para cualquier gas no corrosivo y funcionará hasta 7,25 PSI. El rango de temperatura en el que funcionará es de -20 a +50 °C.

  • Instalé un medidor en mi parque de casas móviles que tiene un submedidor. Me pregunto cómo leer el medidor. Parece reflejar un uso demasiado alto. *** SIMP *** Los diales negros en este modelo de medidor de gas representan pies cúbicos. La esfera roja representa décimas de pie cúbico. Si está leyendo el medidor de forma remota a través de la salida de pulsos, cada pulso representa 1,0 pie cúbico de gas.

  • Me gustaría usar esto en un entorno de almacén con un calentador Modine de 300k btu. ¿Este producto, junto con el lector, me permitirá realizar un seguimiento del uso de gas de este calentador para poder incorporar el costo en el contrato de arrendamiento de los inquilinos? *** SIMP *** El modelo de medidor tiene un rendimiento máximo de 217,330 BTU / h de gas natural gas, 524,968 BTU/hr de propano a 60ºF (depende de la temperatura). Si esto cumple o excede las especificaciones del calentador, entonces este medidor se puede usar para monitorear y facturar el uso de gas de sus inquilinos. Si necesita un medidor más grande, puede echar un vistazo a nuestro medidor de gas de 1,5" .

  • ¿Cuáles son las dimensiones del medidor de gas? Quiero usarlo para separar mi casa y el uso separado del apartamento para la facturación. *** SIMP *** Este medidor mide 224 mm (alto) x 195 mm (ancho) x 164 mm (profundidad). La entrada y la salida del medidor están separadas 130 mm y 67 mm desde el borde posterior del medidor.

  • ¿Cuáles son las capacidades de BTU de sus medidores de gas?

    Este medidor puede manejar hasta 211,000 BTU/hora. Nuestro medidor de gas de 1,5" puede manejar hasta 565 000 BTU/hora.

  • ¿Hasta dónde puedo tender el cableado desde el dispositivo de medición hasta los sensores de gas y agua? ¿Puedo leer datos de otro plc con modbus rtu o modbus tcp/ip?

    El cableado que va desde los medidores de gas o agua hasta nuestro Omnimeter Pulse v.4 puede tener una longitud de hasta 200 pies.

    Nuestro Omnimeter Pulse v.4 se comunica a través de un protocolo de comunicación RS-485 que es una versión modificada de un estándar de comunicación IEC 62056-21. No es Modbus. Hemos documentado estos protocolos en nuestro Portal para desarrolladores .

    Si tiene alguna otra pregunta, contáctenos en support@ekmmetering.com

  • ¿Funcionará el medidor sin el cableado remoto conectado? Me gustaría usar un dispositivo para medir el uso de gas para separar las unidades de gas de la línea principal de gas. *** SIMP *** Sí, estos medidores de gas también pueden actuar como medidores independientes, lea de los diales. La lectura remota de salida de pulsos es solo una opción adicional. En los casos en que no se utilice, la salida de pulsos puede ignorarse.

  • Donde está instalado NO HAY WIFI. ¿Cómo se conectan a la pantalla remota? *** SIMP *** No necesita una conexión WiFi para leer estos medidores de gas de forma remota. Este artículo de nuestra base de conocimientos explica sus opciones para la lectura remota de gases.

  • Si compro seis medidores de gas y quiero leer de forma remota el uso de cada uno, ¿cuántos omnímetros v.4 necesito comprar? ¿Los seis? Leí en la hoja de especificaciones, ¿cada uno puede leer hasta tres medidores de gas? *** SIMP *** Cada Omnimeter Pulse v.4 puede contar pulsos de hasta 3 medidores de gas. Entonces, si puede conectar 3 medidores de gas a cada uno, solo necesitará dos omnimetros v.4. Si planea leer los datos de forma remota, puede conectar ambos Omnimeters a una única puerta de enlace EKM Push en una cadena de margarita. La puerta de enlace Push luego se conecta a su enrutador de Internet para enviar los datos a nuestra base de datos en la nube. Una vez allí, puede utilizar los datos con cualquiera de estas opciones de software .

  • Esta podría ser una pregunta estúpida, pero ¿puede instalar este medidor de lado? *** SIMP *** No, esa es una buena pregunta. El medidor debe instalarse verticalmente con la entrada y la salida hacia arriba (hacia el cielo). Cualquier otra orientación dará como resultado lecturas erróneas o el medidor no funcionará en absoluto.

  • ¿Esta unidad viene con un soporte de montaje, ya sea de pared o de pie?

    No, esta unidad no viene con un soporte de montaje. El "montaje" generalmente se realiza con los adaptadores roscados NPT de entrada y salida a las tuberías de entrada y salida.

  • ¿Este producto está listado por UL y GRS?

    No, este medidor no está listado por UL ni GRS.

  • Con respecto a la instalación, ¿se requiere una cantidad específica de distancia de tubería antes y después del medidor?

    Nunca he oído hablar de medidores de gas que requieran una longitud específica de tubería recta antes de la entrada o después de la salida. Hasta donde yo sé, la consideración de tubería recta es solo para agua y otros medidores de flujo.

  • Tengo un medidor de gas pero el cable de salida de pulsos es demasiado corto. ¿Hay alguna forma de extenderlo? *** SIMP *** Sí. Los cables de salida de pulso se pueden extender al menos 200 pies sin problema. Recomendamos usar un par de cables trenzados que se encuentran dentro del cable CAT5 . Las conexiones de los cables se pueden hacer usando tuercas de palanca si es en interiores o tuercas impermeables para cables si es en exteriores.

  • Me gustaría obtener el precio de un medidor de gas de 3/4" que pueda leer de forma remota e información sobre cómo hacerlo. *** SIMP *** El precio está disponible en esta página y este medidor está disponible para comprar en línea También hemos creado un paquete de medición personalizable para la medición remota de agua y/o gas que le permitirá seleccionar todos los productos que necesita para medir de forma remota un medidor de gas de 3/4". Puede encontrar ese paquete aquí .

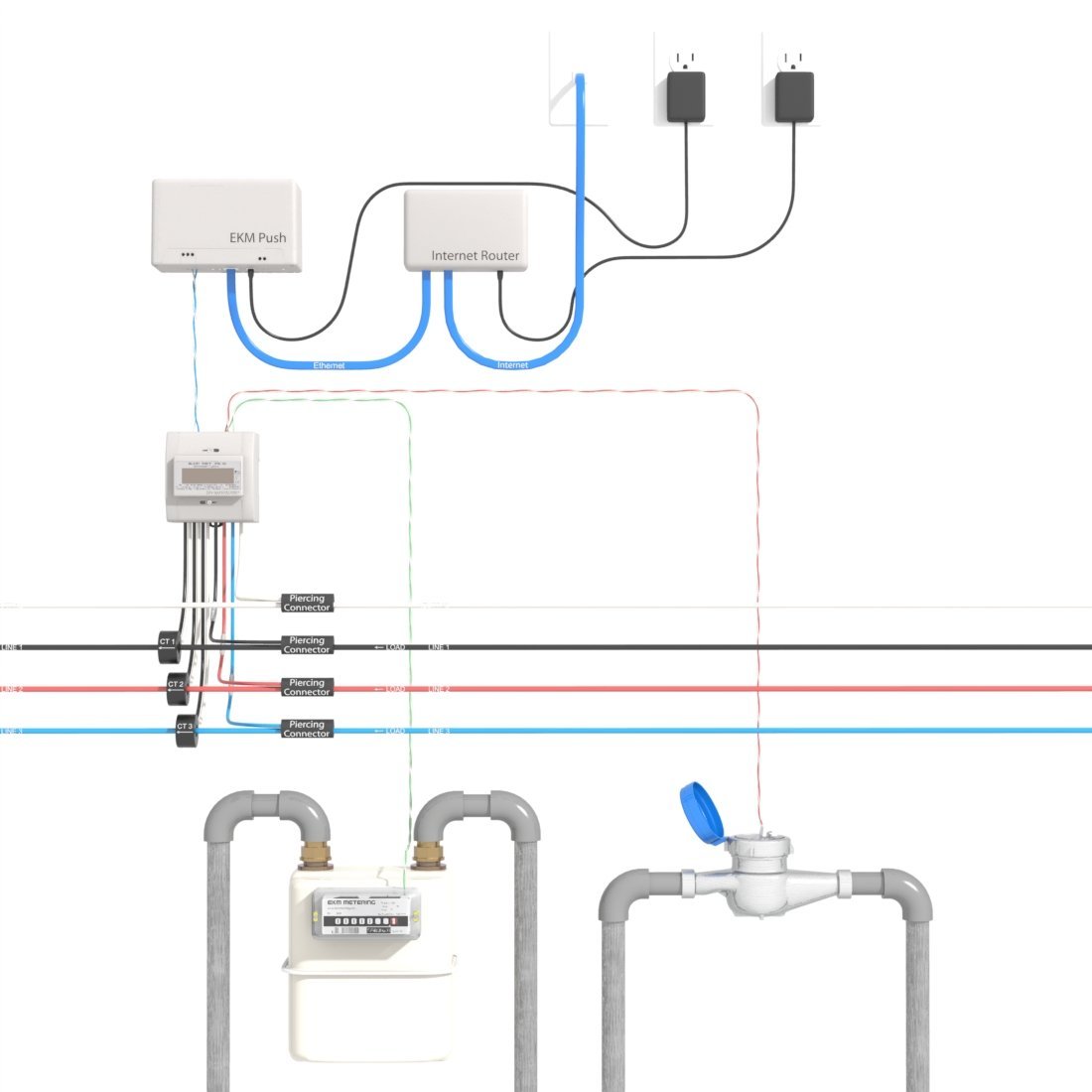

    Como verá en el paquete, los componentes críticos de un sistema de medición de gas de lectura remota son el medidor de gas , un Omnimeter Pulse v.4 y una puerta de enlace EKM Push .

  • ¿Cuánto duran los pulsos? ¿Más de 1 segundo? *** SIMP *** Dependiendo de cuándo dejen de girar los diales, la duración del pulso podría ser infinita. Los pulsos son generados por un interruptor de láminas mecánico que es activado por un imán en uno de los diales del medidor. Cuando el imán pasa por el interruptor de láminas, abre y cierra el interruptor, generando el pulso. Pero si los diales dejan de girar en el momento adecuado, el interruptor permanecerá abierto.

  • ¿Se pueden instalar en interiores junto al horno? ¿Requieren alguna ventilación extra?

    No recomendamos que el medidor de gas se instale en interiores. Esto de Inspectapedia .

    "Ubicación del medidor de gas: los medidores de gas están ubicados al aire libre, excepto cuando la compañía de gas otorga un permiso especial. Los medidores de gas en el interior aumentan el riesgo de una fuga de gas en el interior, requieren una ventilación especial y pueden hacer que sea más peligroso cortar el gas en caso de emergencia. .”

    Este artículo de soporte explica un poco más.

    El riesgo, como se indicó anteriormente, son las fugas de gas en el interior. Para minimizar el riesgo, el compartimento en el que se encuentra el medidor de gas debe tener ventilación libre al aire exterior y estar sellado de otras áreas interiores. En pocas palabras, existe un mayor riesgo de problemas con la instalación de cualquier medidor de gas en interiores, y ese riesgo lo asume quien toma la decisión de colocar el medidor en interiores. Nuestra recomendación, como siempre, es colocar el medidor en el exterior.

  • Tengo una línea de gas de 2-1/2" que quiero medir por pulsos. ¿Tiene algún producto disponible para esto?

    No, actualmente no tenemos un medidor de gas para esa línea de diámetro. tiene medidores de gas de 1,5" con salida de pulsos pero no de 2,5". Si su objetivo es monitorear el gas de forma remota usando nuestro Omnimeter Pulse v.4 y el sistema EKM Push , es posible usar medidores de gas de terceros (con salidas de pulsos de contacto seco ) en lugar de medidores de gas EKM.

  • ¿Me puede decir la conversión para medir propano líquido? ¿Se trata simplemente de convertir pies cúbicos en galones?

    Este medidor no es adecuado para usar con propano líquido. Está diseñado para trabajar con gases en estado no líquido, como gas natural, propano gaseoso, aire o cualquier otro gas no corrosivo. Además, la medición precisa del propano líquido también depende de la temperatura, ya que la relación masa-volumen varía. Más información sobre eso AQUÍ .

  • Tengo un dúplex con dos calentadores de agua y un horno. Me gustaría medir el uso de gas para cada apartamento por separado. ¿Cómo lograría esto? *** SIMP *** Si sus calentadores de agua funcionan con gas y no con electricidad, entonces parece que debería poder conectar un medidor de gas en línea antes de cada calentador de agua para medir el consumo de gas para cada uno. . Sin embargo, si el horno se comparte para ambas mitades del dúplex, no será posible determinar qué mitad está usando qué. Necesitaría un horno para cada lado si el dúplex, para medir con precisión el consumo de gas para calefacción de sus inquilinos.

  • Tengo un garaje separado que convertí en un estudio. Quisiera medir el gas natural y la luz que anda por ahí. ¿Qué productos serían los mejores para hacer esto?

    Qué productos dependerían de su sistema eléctrico particular y de otros factores. ¿Quiere leer el uso de electricidad y gas en una computadora o en las caras de los medidores mismos?

    Si desea leer el uso de forma remota en una computadora, le daría un vistazo a este paquete de medición . Está diseñado para ser personalizable para sus necesidades particulares.

    Si simplemente desea leer los medidores localmente en las caras del medidor, este medidor de gas es bueno para la mayoría de los propósitos residenciales y comerciales ligeros.

    Para un medidor eléctrico básico, necesitaría saber un poco más sobre su sistema eléctrico para brindarle una recomendación informada, pero generalmente recomiendo que eche un vistazo a nuestro 25XDSE , ya que es una excelente solución para la mayoría de las aplicaciones de medición monofásica de lectura local. .

  • Tengo una propiedad residencial de 3 unidades con 1 medidor de gas natural. No puedo dividir la propiedad porque solo tengo 1 calentador de agua, pero tengo 3 hornos. ¿Funcionaría esta unidad para medir el gas utilizado por cada horno? Me gustaría establecer los alquileres para incluir el gas hasta cierto punto y luego cobrar los excedentes por apartamento. *** SIMP *** Sí, estos medidores podrían funcionar para medir las entradas a cada uno de sus hornos. Están diseñados para submedir el uso de gas para aplicaciones a escala residencial. Se conectarían en línea antes de la entrada de cada horno.

    Antes de decidir, puede ser prudente revisar las especificaciones de sus hornos en relación con las especificaciones y la capacidad de los medidores de gas.

  • ¿Qué tipo de conector tiene el medidor? Estoy buscando comprar o hacer adaptadores adicionales. Quiero hacer un tubo de derivación para poder quitar el medidor y usarlo en múltiples ubicaciones. ¡Gracias! *** SIMP *** El medidor de gas viene con accesorios NPT de 3/4". Estos se conectan al medidor de gas con una pieza giratoria de latón y una arandela de goma. No intentaría hacer ninguna de las piezas que vienen con el medidor de gas en los conectores universales que tendría en cada ubicación. Yo usaría algo que sea más estándar, como una unión de plomería que pueda encontrar en cualquier ferretería local. De esa manera, si algo cambiara alguna vez en nuestro medidor de gas , así al menos no tendrías que empezar de nuevo con tus adaptadores universales.

  • Los estamos utilizando en una aplicación comercial y nos preguntábamos si un PGM-75 sería suficiente para cada medición de ramal. Tenemos un 1 1/4" que viene del medidor principal y luego se bifurca a un 1" que alimenta un calentador de agua de 200 000 Btu/hr y luego otro ramal de 1" que alimenta un calor de gas de 160 000 Btu/hr en un ERV. La aplicación es propano. ¿También tiene una opción BACnet MSTP para el omnímetro? *** SIMP ***

    Creo que deberías estar bien en ambos casos. El flujo máximo del medidor de gas de 3/4" es de 211 pies³/hora, que para el propano es de 524,968 BTU/hora a 60ºF

    Por lo tanto, está bien usar el medidor de gas de diámetro más pequeño en tuberías más grandes siempre que sus aparatos de gas usen menos que el caudal máximo del medidor de gas. Es común tener medidores de gas de 3/4" instalados en líneas de gas de 1,0".

    No tenemos medidores que hablen Bacnet directamente. Pero recientemente hemos trabajado con Chipkin Automation, han creado un convertidor de protocolo que podría funcionar bien para usted. Su convertidor convertirá los protocolos de nuestro medidor a Bacnet. Aquí está su sitio web .
    Aquí está el convertidor de EKM Metering a Bacnet.

    Comuníquese con Chipkin si tiene preguntas sobre el convertidor de protocolo, si tiene alguna pregunta relacionada con la medición, estaremos encantados de ayudarlo.

    Otros convertidores de protocolo:

    SNMP

    Modbus RTU

    BacNet

    Ethernet/IP

    lonworks

  • Mi compañía de gas natural me suministra una línea de gas de 1". ¿Funcionará este medidor con precisión si agregamos un reductor de 1" a 3/4" en el lado de entrada y también ponemos el reverso en el lado de salida de 3/ ¿4" a 1"? Una pregunta sobre la conversión a 1/2", pero no estaba seguro de que eso significara que pasar de 1" también funcionaría. Estamos trabajando con aproximadamente la mitad de psi de NG. *** SIMP *** Gracias para su consulta. Es difícil aplicar una generalización a esta situación, aunque lo más probable es que esté bien. Al reducir su línea de gas, recomendamos consultar a un plomero o a una persona calificada de manera similar, que pueda asegurarse en el sitio de que no habrá problemas con reducción de flujo o presión, etc. Gracias - Seth, EKM Metering.

  • ¿Viene con piezas alternativas para una línea de 1/2” en lugar de una de 3/4”?

    Nuestros medidores de gas de 3/4" vienen con conexiones NPT macho de 3/4". Si necesita reducir a 1/2 ", solo necesitaría obtener esos acoplamientos reductores en su tienda local de mejoras homin o suministro de plomería.

  • ¿Tiene alguna opción de instalación en interiores? ¿Quizás no para este medidor específico sino para otro modelo?

    Nunca recomendamos que instale nuestros medidores de gas en interiores. Si bien no podemos asegurarle que la instalación en interiores de nuestro medidor de gas sea segura y nunca recomendaríamos que instale un medidor de gas en interiores, es una especie de área gris en toda la industria. Esto de Inspectapedia : "Ubicación del medidor de gas: los medidores de gas están ubicados al aire libre, excepto cuando la compañía de gas otorga un permiso especial. Los medidores de gas en el interior aumentan el riesgo de una fuga de gas en el interior, requieren una ventilación especial y pueden hacer que sea más peligroso apagarlo. gas en una emergencia.” El riesgo, como se indicó anteriormente, son las fugas de gas en el interior. Si de alguna manera se ve obligado a instalar su medidor de gas en el interior, para minimizar el riesgo, el compartimiento en el que se encuentra el medidor de gas debe tener ventilación libre al aire exterior y estar sellado de otros áreas interiores. Pero, en resumen, existe un mayor riesgo de problemas con cualquier instalación de medidor de gas interior, y ese riesgo lo asume quien toma la decisión de colocar el medidor en el interior. Nuestra recomendación, como siempre, es colocar el medidor al aire libre. Es posible que haya medidores de gas de terceros con una salida de pulsos que funcionen con nuestros sistemas de datos y conteo de pulsos.

  • ¿Cómo calculan estos medidores a termias, que es lo que la compañía de gas generalmente nos factura, NO pies cúbicos? El agua generalmente se factura por pie cúbico, al menos en el SE.

    Para convertir de pies cúbicos a termias, usaría un multiplicador. Simplemente necesita multiplicar la cantidad de pies cúbicos que muestra el medidor por 0.01. Entonces, por ejemplo, 100 pies cúbicos x 0,01 = 1 termia. Puede convertir a cualquier unidad que desee usando varios multiplicadores.
