EKM Blink - Convertidor RS-485 a USB
EKM Blink - Convertidor RS-485 a USB
Valoración de los clientes
Descripción: Convertidor USB a RS-485
Hardware: microprocesador de FTDI
Ventajas: Fácil de instalar, fácil de usar y parpadea cuando está activo.
máx. Velocidad: 3.000.000 baudios
Herramientas: Destornillador pequeño incluido

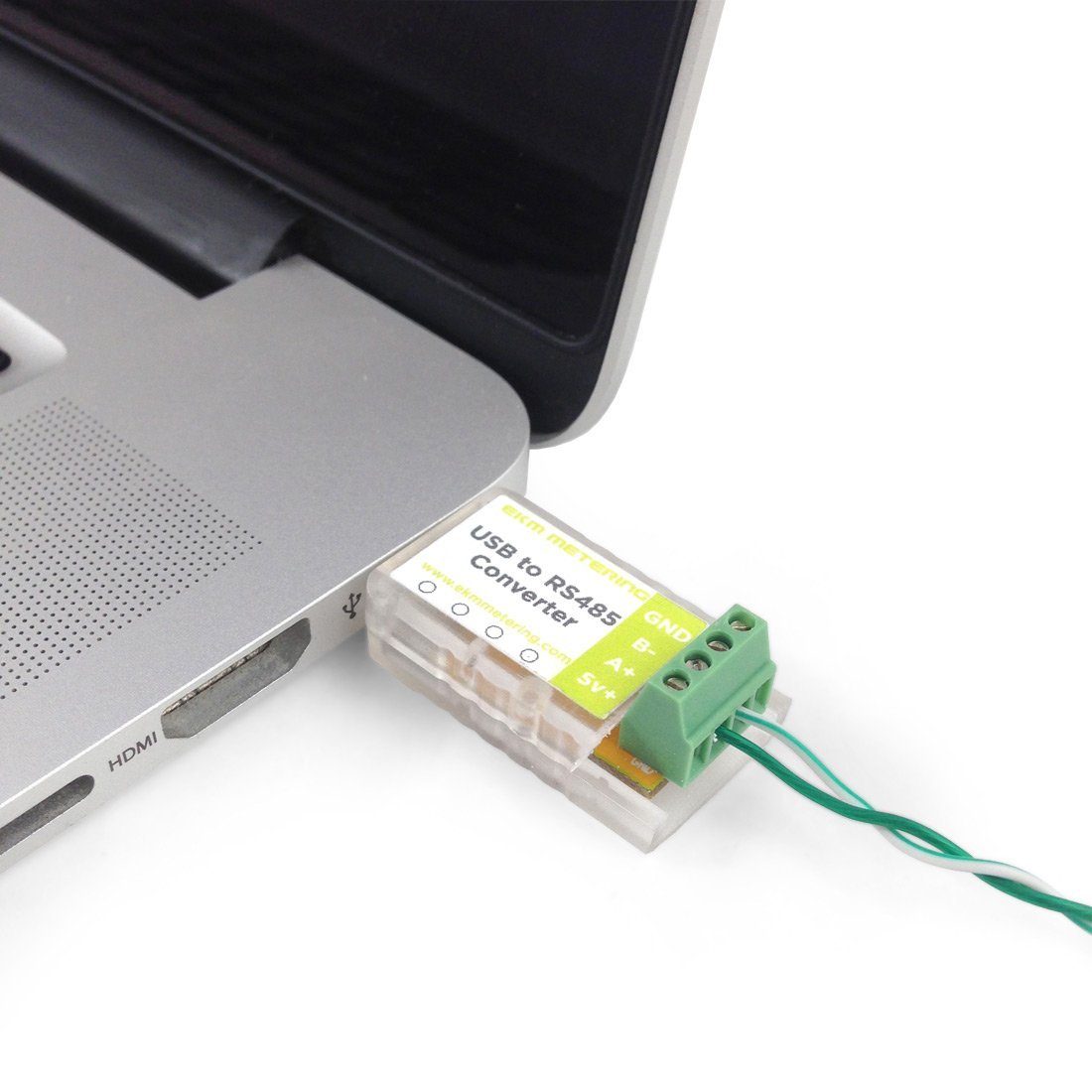

Nuestro convertidor USB traduce la señal RS-485 de los medidores a una señal que puede ser entendida por su computadora y nuestro software EKM Dash . Este es un dispositivo económico que funcionará bien si desea leer sus medidores localmente (en el sitio). Puede conectar hasta 256 metros en 4000 pies de cable de par trenzado a este convertidor.
Recomendamos este convertidor USB a todos los clientes que adquieran cualquiera de nuestros Omnimeters v.3 u Omnimeters v.4. Es realmente útil para configurar los medidores y para leer sus medidores directamente.
Este convertidor utiliza un chip fabricado por FTDI, que es mucho más robusto, fiable y fácil de usar que los chips de la competencia. Los bloques de terminales son pequeños, por lo que incluimos un pequeño destornillador con cada convertidor USB para que puedan abrirse y cerrarse más fácilmente.

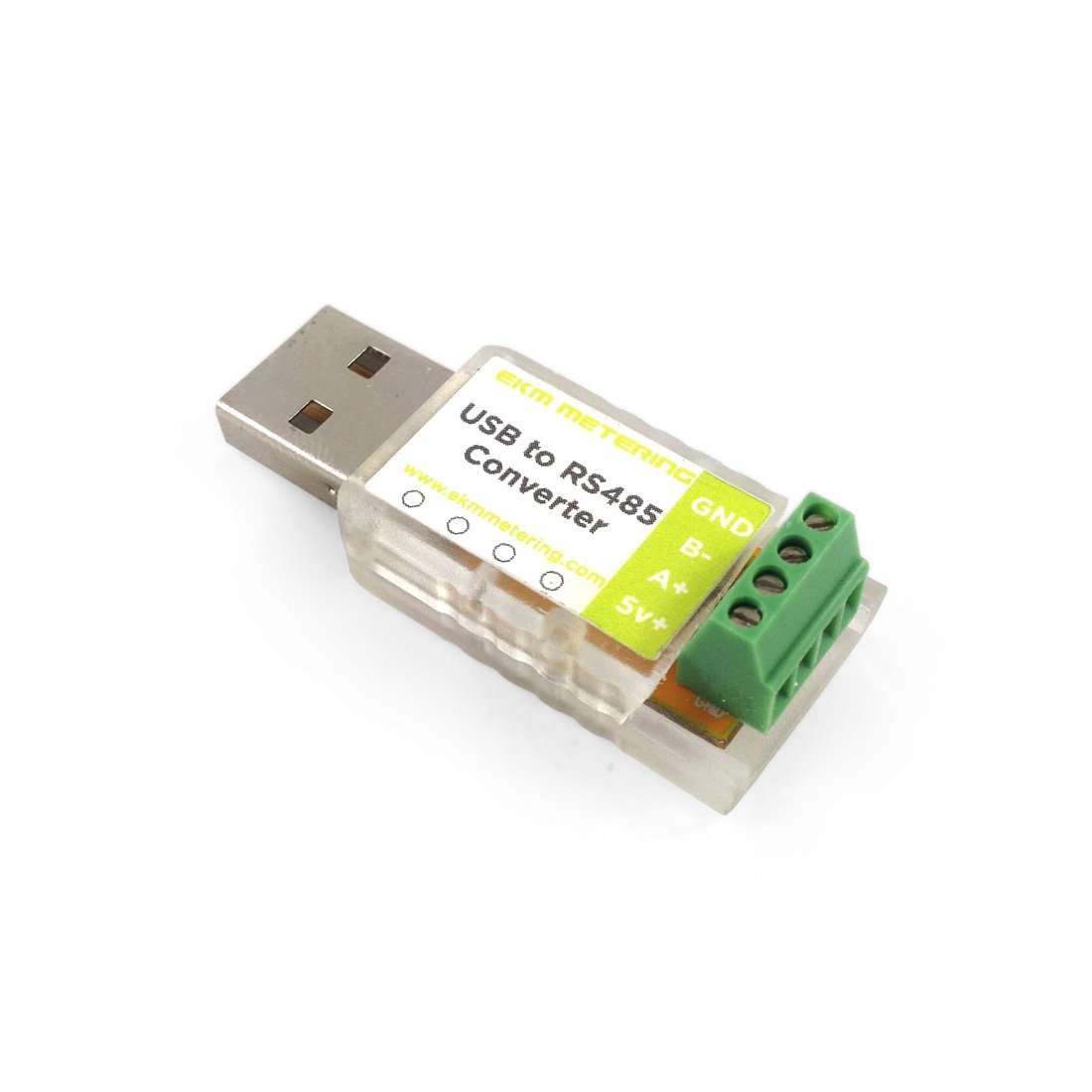

Este nuevo modelo de convertidor USB tiene una carcasa transparente, lo que le permite mostrar una indicación visual de lecturas de medidor exitosas. Esto se muestra con una bombilla LED roja parpadeante, que parpadea a medida que se realizan lecturas exitosas.
Para utilizar este convertidor, descargue e instale el controlador USB . Funciona con todos los sistemas operativos modernos de Windows, macOS y Linux.
Consulte este diagrama de comunicación que muestra un ejemplo del convertidor USB conectado a varios omnimetros (hasta 256 metros).
Funciona con todos nuestros medidores inteligentes RS-485, incluidos nuestros modelos Omnimeter v.3 y v.4.

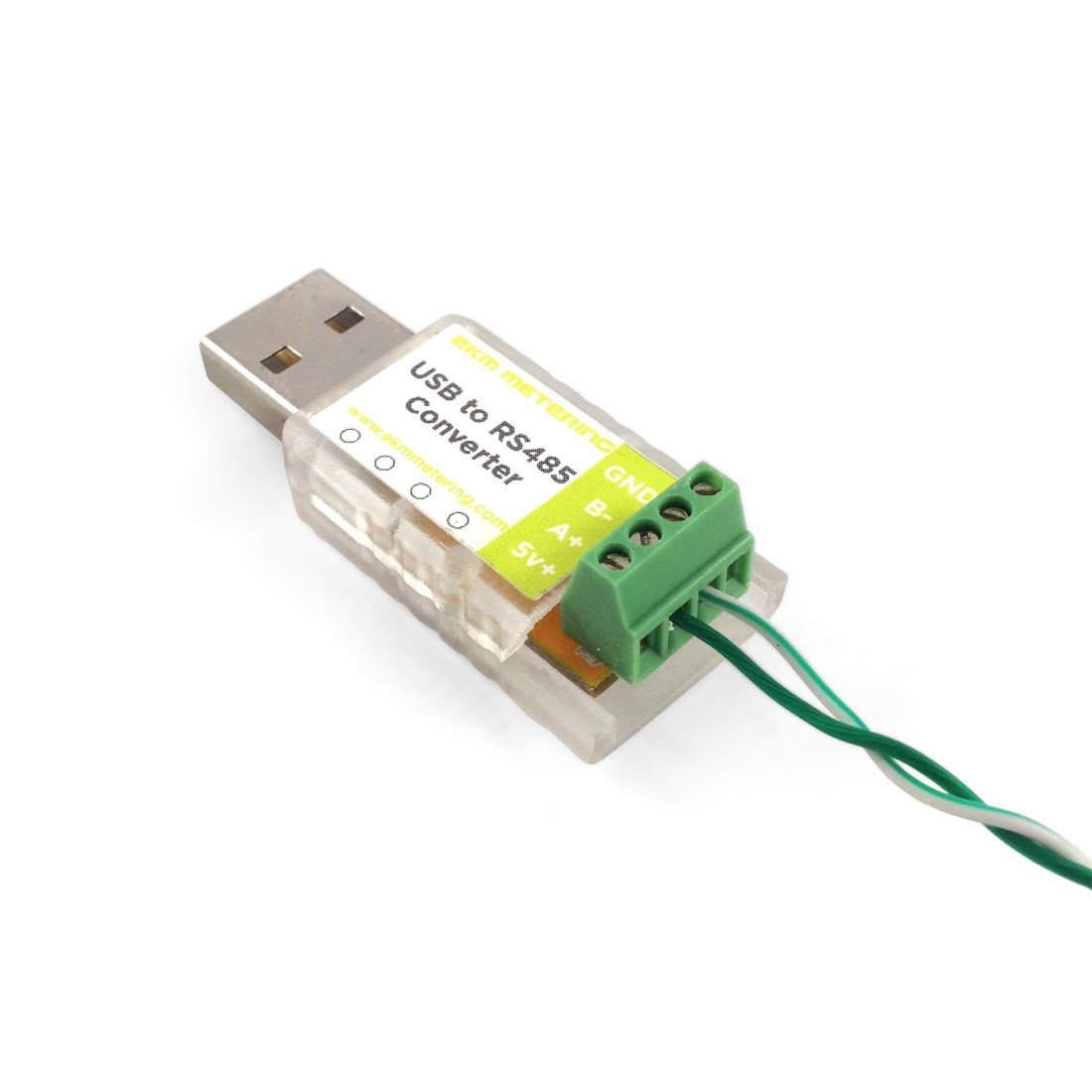

Estos son muy fáciles de conectar y cablear (requiere un pequeño destornillador de cabeza plana de 2 mm, que está incluido). Asegúrese de tener instalados los controladores USB FTDI. Conecte un cable de par trenzado de A+ en el convertidor USB a "RS-485 A" en hasta 256 medidores EKM, conecte B- a "RS485 B" en los mismos medidores.
Para obtener más información sobre nuestros productos y servicios, lo alentamos a que visite nuestra Base de conocimientos en línea, que proporciona hojas de especificaciones, videos, tutoriales, preguntas frecuentes, diagramas y más.
Hoja de especificaciones: Hoja de especificaciones de EKM Blink
QUESTIONS & ANSWERS
Ask a Question-
¿Es este un convertidor RS485 -> USB de uso más general, o es específicamente para usar con sus productos de medición? *** SIMP *** Nuestro convertidor EKM Blink RS485 a USB está ajustado para usarse con nuestros medidores. Esto es todo lo que garantizamos. Si desea usarlo con su propio dispositivo RS485, es posible que deba ajustar los valores de la resistencia de polarización o los valores de la resistencia de terminación. Tenemos muchos clientes que usan esto con su propio equipo RS485 y no reportan problemas, funciona bien con sus protocolos.
-
¿Se puede utilizar este dispositivo para registrar las medidas del EKM-25IDS?
Solo nuestros omnímetros inteligentes tienen la capacidad de leerse con un convertidor USB. Nuestros contadores básicos no se pueden leer directamente. El EKM 25XDSE, 15IDS, EKM 25IDS y EKM 15E son medidores básicos y no se pueden leer directamente con el convertidor USB. La única forma de llevar la información de los medidores básicos a una computadora sería conectar sus salidas de pulsos de estos medidores básicos a las entradas de conteo de pulsos de un Omnimeter Pulse v.4 (similar a cómo conectaría un medidor de agua o de gas al Omnimeter Pulse v.4)
-
¿El EKM Blink cumple con la directiva RoHS?
No contamos con la certificación RoHS para el EKM Blink. No tenemos motivos para creer que no cumpliría con los estándares de certificación RoHS, pero no lo hemos buscado.
-
Al leer los datos de la unidad USB en mi PC, ¿en qué formato estarán?
Si desea leer el medidor directamente, tenemos información sobre el protocolo RS-485 .
También puede usar nuestro software EKM Dash para leer el medidor. -
Tengo 2 medidores EKM-25IDS-N. ¿Se pueden usar con este dispositivo para que el software Dash los lea en mi máquina con Windows 8.1? *** SIMP *** Sí, puede usar EKM Blink y EKM Dash para leer medidores EKM-25IDS-N, aunque ya no producen ni venden este modelo de medidor. El Dash funcionará bien en PC con Windows 8.1.
-
¿Cuál es el rango operativo de velocidad en baudios para este convertidor USB RS485? *** SIMP *** La velocidad máxima teórica del EKM Blink es de 3 Mbps (3 millones de baudios), pero solo lo hemos usado a 115,2 K baudios. Nuestros Omnimetros se comunican a 9600 baudios.
-
Los medidores Doe (por ejemplo, 256) tienen que estar conectados físicamente en el mismo cable de par trenzado (por ejemplo, los 4000 pies) para comunicarse con el convertidor USB, o cada medidor puede tener su propia conexión RS-485 y una vez que un convertidor USB está dentro del alcance ¿Puede recopilar los datos individualmente de todos, almacenarlos y cargarlos en EKM Push (espacio en la nube)? *** SIMP ***
Los omnímetros deben estar conectados al convertidor USB o al portal Push3 para que esos dispositivos puedan leerlos. El convertidor USB es un método para leer los omnimetros en el sitio con una computadora. Push3 es un método separado para leer medidores que envía datos a la nube, donde se puede acceder a ellos en línea.
Es posible establecer una comunicación inalámbrica entre los medidores y el convertidor Push3 o USB conectando los medidores y el convertidor Push3 o USB a los nodos de radio zigbee 485Bee.
-
Hola, me gustaría comprar EKM Blink - RS-485 to USB Converter
Puedes comprar uno en esta página de nuestro sitio web: https://www.ekmmetering.com/collections/meter-reading-solutions /productos/ekm-blink-rs-485-a-usb-convertidor
Aquí hay una página que detalla cómo hacer un pedido desde nuestro sitio web: https://help.ekmmetering.com/support/solutions/articles/6000162515-how-to-order -
Para usar esta conexión USB, ¿la computadora tiene que estar siempre encendida? *** SIMP *** Puede leer los medidores en una computadora localmente en el sitio conectando los medidores al EKM Blink - RS-485 to USB Converter, conectando el convertidor USB a la computadora y luego instalando y ejecutando el software EKM Dash en esa computadora.
De hecho, deberá mantener la computadora en funcionamiento y el software EKM Dash en funcionamiento durante cualquier momento en el que desee registrar datos del medidor o medidores.
