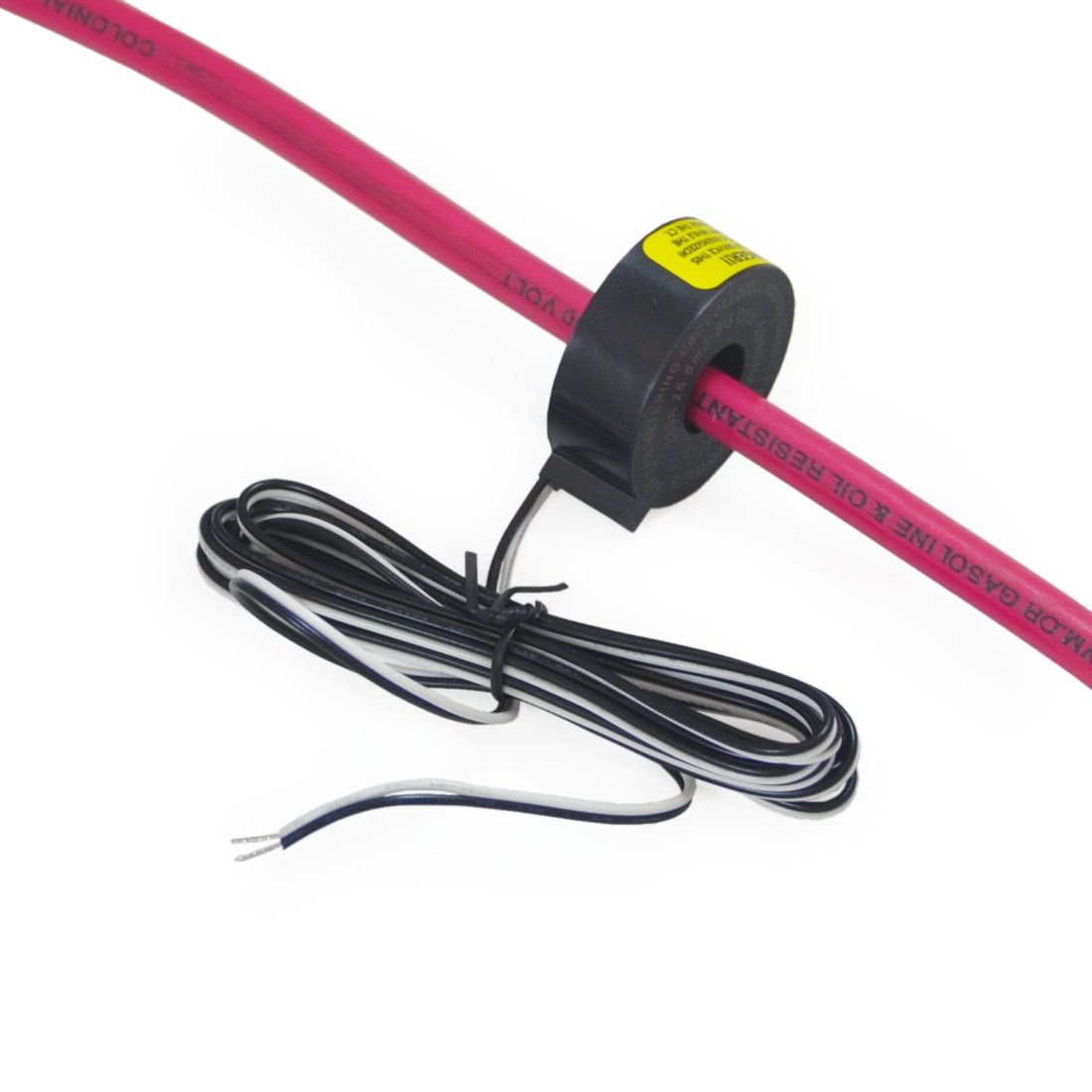

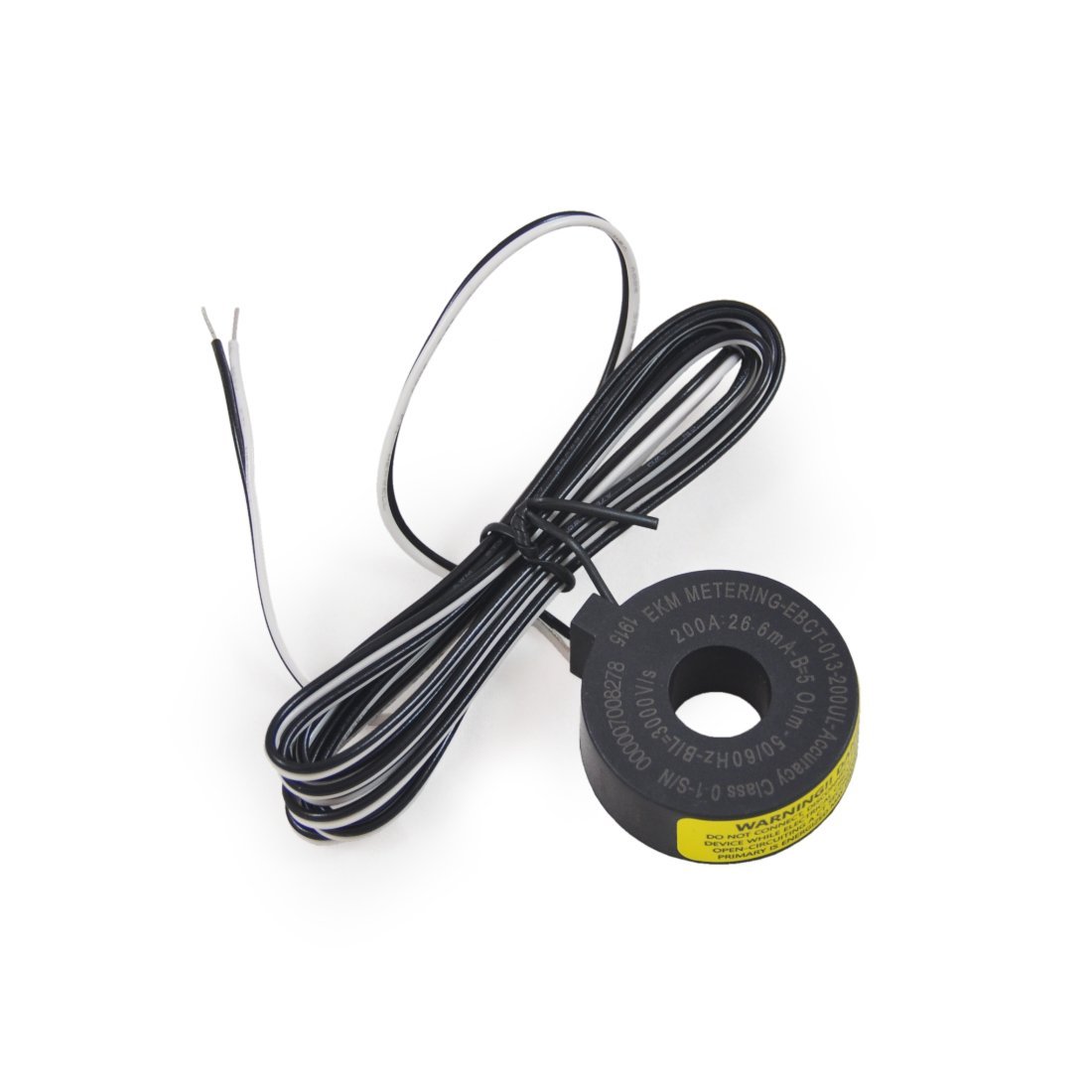

CT de núcleo sólido, 200 A, 200 A: 26,6 mA, diámetro del orificio de 13 mm (0,51"), EBCT-013-200UL
View More
More information
Tipo de CT: núcleo sólido
máx. Amperaje: 200 amperios
Diámetro interior: 13 mm o 0,51 pulgadas
Diámetro exterior: 36,8 mm o 1,45 pulgadas
Grosor: 14 mm o 0,55 pulgadas
Modelo: EBCT-013-200UL
Certificaciones: CE, aprobado por UL para su uso con nuestros omnímetros listados en UL
Calibre del cable: para uso en cables de 2 AWG o menos. Es mejor medir el diámetro de su cable en milímetros, en lugar de usar el calibre AWG. Esto se debe a que el grosor del aislamiento varía considerablemente de un fabricante de cables a otro. Es mucho mejor sobredimensionar su CT que subdimensionarlo.
Estos TC son muy compactos y pueden medir la corriente utilizada en la mayoría de los sistemas eléctricos residenciales. Estos CT están diseñados para usarse junto con nuestra línea Omnimeter de medidores eléctricos para cualquier carga de 1/4 amperio a 200 amperios.
Estos TC son tan fáciles de instalar que puede ver un ahorro general en costos de mano de obra reducidos para compensar el aumento del precio del formato de núcleo dividido.
Estos son muy compactos y económicos por su nivel de precisión (0.1% que son solo unos pocos vatios). Tienen 7518 vueltas internas, creando una salida de 26,6 mA como máximo. amperaje.
Los TC encajarán en cables aislados de hasta 400 MCM. Es una buena idea medir sus cables antes de seleccionar un modelo CT para asegurarse de que encajarán.
- Use 1 CT para sistemas norteamericanos monofásicos de 120 voltios o extranjeros de 230 voltios y 2 hilos
- Use 2 CT para sistemas monofásicos de 120/240 voltios
- Utilice 2 TI para sistemas trifásicos de 3 hilos (sin neutro)
- Use 3 CT para sistemas trifásicos de 4 hilos
Estos CT son reconocidos por UL y cUL y están aprobados para su uso con nuestros medidores listados por UL, para ser una instalación completa de medidores listados por UL.
Cada CT tiene un número de serie único, se prueba individualmente e indica la orientación correcta del CT en relación con la carga del sistema eléctrico que se mide.
Para obtener más información sobre nuestros productos y servicios, lo alentamos a que visite nuestra Base de conocimientos en línea, que proporciona hojas de especificaciones, videos, tutoriales, preguntas frecuentes, diagramas y más.
Hoja de especificaciones: Núcleo sólido, 13 mm, 200 A CT
QUESTIONS & ANSWERS
Ask a Question-
¿Este anillo de transformador de corriente se abre para facilitar la instalación?
No, los TC de núcleo sólido, como este, no se abren para facilitar la instalación. Para eso, querrá CT de núcleo dividido, como este modelo: https://www.ekmmetering.com/collections/all-products/products/split-core-200a-13mm-ct
-
¿Cuánto duran los cables de los CT? *** SIMP ***
Nuestros CT vienen con cables de 6 pies.
Si está considerando extender la longitud de los cables del TC:Los TC con una longitud de cable extendida pierden aproximadamente un 1 % de precisión cada 50 pies de extensión. No podemos certificar la precisión cuando extiende la longitud de los cables CT. Es ideal para ubicar el medidor y los TC en el sistema de energía que está monitoreando y luego puede recorrer largas distancias con las comunicaciones RS485: USB, iSerial, Push, etc., si corresponde. Por supuesto, si la diferencia del 1% no es un problema para su situación, entonces la extensión de los cables CT puede funcionar bien para usted.
Si debe extender los cables de su TC, le recomendaría, como mínimo, que suelde los cables para obtener la conexión más sólida posible.
No extendería la longitud de los cables de CT si la precisión es una preocupación principal (precisión del grado de ingresos o facturación). Si está utilizando su medidor solo como una herramienta de monitoreo, debería estar bien. -
¿Puede pasar varios cables a través de estos siempre que sean compatibles con la fase?
Sí, puede pasar varios cables de la misma fase a través de un solo transformador de corriente. Los amperajes de todos los cables que pasan por el TC en este caso se sumarán entre sí.
Aquí hay un artículo que describe cómo puede pasar varios cables de la misma fase a través de un transformador de corriente.Aquí hay un artículo que describe cómo puede usar múltiples transformadores de corriente en la misma fase.
