Medidor de kWh monofásico básico de 120 voltios, 2 hilos, medidor de CT externo, 14 mm, 50 amperios, salida de pulsos, EKM-15E
Medidor básico de 120 V kWh. 2 hilos (1 activo, 1 neutro). CT externo de 14 mm (incluido). Hasta 50 Amperios. Salida de pulsos. Modelo: EKM-15E
View More
More information
Voltaje: 120 voltios
Amperaje: hasta 50 Amperios
Tipo: CT externo, monofásico, 60 Hz
Datos: Salida de pulsos - 1000 pulsos por kWh
CT Diámetro interior: 14 mm (0,55 pulgadas)
Modelo: EKM-15E
Este pequeño medidor muy compacto pero preciso es ideal para medir circuitos individuales o grupos de circuitos. Se pueden pasar varios cables a través del TC y se suma la corriente que pasa a través de ellos. Convenientes montajes en riel DIN .
Este medidor tiene una salida de pulsos. Conecta un contador de pulsos a una distancia de hasta 200 pies del medidor para poder saber de forma remota tu consumo de kWh. LED indica pulsos, 1000 pulsos por kWh.
Este medidor viene con un CT externo. Esto hace que la instalación sea mucho más fácil en muchos casos. CT Diámetro interior: 14 mm (alrededor de 0,55 pulgadas)
Se puede sellar para protección contra manipulaciones con sellos de medidor.
Para obtener más información sobre nuestros productos y servicios, lo alentamos a que visite nuestra Base de conocimientos en línea, que proporciona hojas de especificaciones, videos, tutoriales, preguntas frecuentes, diagramas y más.
Instalación: La instalación debe ser realizada por un electricista calificado. Apague la energía. Deslice el CT sobre el alambre caliente. Conecte los cables del CT a los puertos del medidor 1 y 3 (la dirección no es importante). Conecte el cable de referencia de voltaje del cable vivo al puerto 4 del medidor. Conecte el cable de referencia neutral al puerto 6 del medidor. Los puertos 20 y 21 son opcionales, son la conexión de salida de pulsos al medidor.
Hoja de especificaciones: EKM-15E Hoja de especificaciones
QUESTIONS & ANSWERS
Ask a Question-
ES POSIBLE PONER A CERO LOS KWH. ESPERO NO COMO ESPERO UTILIZAR ESTE MEDIDOR CON FINES DE FACTURACIÓN?
No es posible restablecer los kWh totales en el EKM 15E. El kWh que se muestra en la cara es el total que se ha medido desde que se instaló el medidor. El EKM 15E conservará su lectura de kWh durante 15 años si no está encendido y reanudará el conteo de kWh donde lo dejó una vez que se vuelva a encender. Para la facturación, recomendamos cualquiera de nuestros omnimetros EKM, ya que son un poco más precisos y están certificados para facturación de grado de ingresos.
-
¿Puede este medidor funcionar con una de sus pinzas pequeñas en CT? *** SIMP *** El EKM 15E solo está diseñado para funcionar con el transformador de corriente (CT) de núcleo sólido con el que viene. Los otros CT que tenemos son para cualquiera de nuestros modelos Omnimeter. La salida del 15E CT es diferente a la salida de nuestros Omnimeter CT.
-
¿Se puede restablecer este medidor apagando el voltaje? *** SIMP *** No hay forma de restablecer los kWh en ninguno de nuestros modelos de medidores eléctricos, incluido el EKM 15E. Los kWh permanecerán aunque apague y vuelva a encender el medidor. El EKM 15E conservará la lectura de kWh durante 10 años si está apagado. Nuestros Omnimeters retendrán los datos de kWh durante 30 años con la energía apagada.
-
¿Se puede reprogramar este medidor para que muestre el amperaje del circuito en lugar de KWH?
El EKM 15E solo mostrará el total de kWh desde que se instaló. Retendrá esta lectura de kWh incluso durante un ciclo de energía. No se puede configurar para mostrar amperios o voltios. Si desea ver amperios o voltios, le recomendamos que utilice uno de nuestros modelos EKM Omnimeter en su lugar.
-
¿Necesito CT para una corriente inferior a 20 A? *** SIMP *** Sí, el EKM 15E viene con un solo transformador de corriente, debe usar el transformador de corriente en todas las instalaciones, desde menos de 1 amperio hasta 50 amperios.
-
Hola, tengo dos circuitos de 120V provenientes de la caja de interruptores que necesito monitorear. Me gustaría monitorearlos con solo un metro si es posible. ¿Puedo pasar ambos cables a través de este medidor? Veo que dice que puede hacerlo, pero la descripción también indica que solo se puede usar con un sistema de 2 cables. Gracias por la aclaración. *** SIMP *** Sí, asumiendo que ambos cables activos están en la misma fase (potencial de voltaje cero cuando mide el voltaje entre los 2 cables activos) y ambos cables pasan a través del CT en la misma dirección, entonces sí, puede medir 2 cables calientes con un EKM 15E. Cuando decimos 2 hilos, nos referimos a 1 activo 1 neutro (que es lo anterior porque los activos que tiene están en la misma fase).
-
¿Funcionará este medidor con la corriente de un inversor de onda de señal modificada o requiere corriente de onda de señal pura?
Solo hemos probado que nuestros omnímetros funcionarán con una onda sinusoidal modificada. Funcionaron bien, aunque no verificamos la precisión. No puedo garantizar que el EKM 15E funcione con una onda sinusoidal modificada de un inversor, pero no veo ninguna razón para que no lo haga. No sé cuánta variación hay entre las ondas sinusoidales modificadas de diferentes modelos de inversores, por ejemplo, y cómo esto podría afectar el rendimiento del 15E. Todos nuestros medidores eléctricos están diseñados para trabajar en una onda sinusoidal pura. Háganos saber como funciona para usted.
-
¿Se incluye un contador de pulsos? Si no, ¿es necesario para que funcione el medidor de kwh?
No necesita un contador de pulsos para que este medidor (o cualquier medidor que tengamos) funcione. Este medidor no viene con un contador de pulsos, solo viene con un único transformador de corriente externo. El contador de pulsos solo se usa para contar remotamente los pulsos de este medidor. Puede ubicar el contador de pulsos a una distancia de hasta 200 pies de este medidor en un lugar que sea más conveniente para leer (por ejemplo). El EKM 15E pulsa a una velocidad de 1000 pulsos por kWh.
-
Las instrucciones de instalación dicen: "Toque L1 y conecte un cable al puerto 4 del medidor. También toque N y conecte un cable al puerto 6 del medidor". ¿Es necesario acceder a la línea que se está monitoreando? ¿O es solo un medio para alimentar la unidad? En otras palabras, ¿podría configurarlo con energía de otra línea? *** SIMP *** Necesitaría aprovechar el mismo voltaje de fase que está midiendo. En otras palabras: sí, debe acceder a la misma línea que se está monitoreando; sin embargo, puede acceder a esa línea en cualquier parte del sistema que le resulte más conveniente. Solo tiene que estar en la misma fase que la línea que atraviesa el CT. Esto se debe a que el medidor necesita ese voltaje específico para calcular los kWh con precisión.
-
¿Funcionará 5v para la salida de pulso? La especificación dice 12 pero esto es extraño ya que s0 debería funcionar hasta 3. *** SIMP *** Sí, la salida de pulso electrónico funcionará con 5 voltios CC o 3 voltios CC.
-
Tengo un parque de casas rodantes con enchufes de 50 amperios (2 calientes, 1 neutral, 1 tierra). ¿Su medidor es bueno para esta aplicación? *** SIMP *** Parece que tiene un sistema eléctrico monofásico de 120/240 V. El EKM-15E no es adecuado para medir este tipo de sistema eléctrico porque solo puede leer un tramo vivo. En su lugar, querrá utilizar el EKM-25XDSE o un Omnimeter I v.3 y 2 transformadores de corriente del tamaño adecuado.
-
¿Se mantendrá el valor de kWh incluso si se desconecta la energía?
Sí, el valor de kWh se mantendrá en el medidor hasta por 10 años sin energía. Cuando el medidor recupere energía, después de un período corto o largo de tiempo, mostrará los mismos kWh en la pantalla LCD que mostró cuando perdió energía.
-
¿Se puede medir este medidor de forma remota a través de Wi-Fi? *** SIMP *** No hay una manera fácil de leer este medidor de forma remota usando nuestro sistema. Le gustaría usar uno de nuestros modelos smart v.3 Omnimeter para leer los datos de uso eléctrico de forma remota. Emparejar un Omnimeter con una puerta de enlace EKM Push y un puente Wifi le permitiría leer el medidor a través de una red wifi.
-
Me gustaría usar estos medidores en mi parque de casas rodantes. Qué tan bajo es el amperaje necesario antes de que el medidor comience a leer la energía. Cuando algunos vehículos recreativos no están en uso, consumen solo 2 amperios. *** SIMP *** Con un factor de potencia perfecto (unidad):
EKM-15E - 5(50) - Clase 1 metro
A .05 x 5 = .25A = +/-1.5% de precisión
El EKM-15E tiene una precisión del 1 % desde 0,5 A hasta su rango de amperaje máximo, que es de 50 A.
Este medidor tiene una precisión de 1,5 % cuando lee por debajo de 0,5 A y hasta 0,25 A. El medidor aún tiene una precisión inferior a 0,25 A, pero no podemos certificar que tenga una precisión conocida.
Básicamente, a 0,25 A, el medidor EKM-15E tiene una precisión de 1,5 %. En cualquier valor por encima de 0,25 A, la precisión está dentro del 0,1 %. -
¿PUEDO LEER MÁS DE UN INTERRUPTOR EN UN SOLO CT?
El CT medirá la corriente de cualquier cable alrededor. Si está alrededor de un cable que alimenta un interruptor, medirá la corriente del cable que alimenta ese interruptor. Si el TC está cerca de la alimentación principal, medirá la corriente de todos los interruptores en la misma fase. También puede pasar varios cables a través de un solo CT, siempre que cada cable esté en la misma fase.
-
Hola, nuestra vecina usa nuestra electricidad para operar algunos equipos en su granja. Necesitamos cobrarle con precisión por el consumo. ¿Funcionará esto para esta aplicación?
Este medidor está diseñado para aplicaciones de 110-120 voltios, monofásico de 2 hilos (1 caliente, 1 neutro) de 50 amperios o menos. Si esto describe el circuito que usa su vecino para su equipo agrícola, entonces hay una gran posibilidad de que este medidor funcione bien.
-
Tengo otra pregunta sobre la aplicación de RV: si quiero usar varios EKM-15E en una sola caja (uno para cada conexión de RV), ¿puedo usar un L1 y N comunes para alimentar los medidores, pero tener CT separados para cada conexión?* ** SIMP *** Esto es definitivamente posible, siempre que cada carga (RV en su caso) reciba energía de la misma fase del sistema eléctrico. En otras palabras, el voltaje es idéntico para cada RV. Es la combinación del transformador de corriente y la referencia de voltaje lo que proporciona una medición precisa, por lo que es muy importante que la referencia de voltaje no se tome de una fase incorrecta.
-
Tengo un inversor conectado a la red de 120 voltios emparejado con algunos paneles solares. Este inversor se conectará a una regleta de enchufes que también tendrá algunas cargas conectadas. Me gustaría medir el uso neto de energía. ¿Puede este medidor medir la corriente en ambas direcciones y calcular los kWh, o agregará kWh con kWh adentro? Principalmente, me gustaría saber si el inversor y los paneles solares generan suficiente energía para compensar las cargas. El objetivo es mantener el uso neto alrededor de 0 kWh. Preferiría no tener dos medidores separados si este es capaz de detectar la corriente consumida frente a la corriente generada.
Este medidor solo proporcionará kWh totales y no distingue entre corriente directa o inversa. Para hacer esto, necesitaría uno de nuestros modelos de Omnimeter . Todos ellos proporcionarán kWh Totales e Inversos. Puede utilizar estos dos valores para determinar los kWh netos. Además, el Omnimeter Pulse v.4 proporciona la dirección de la corriente en tiempo real, para que pueda saber en tiempo real si está generando más energía de la que está consumiendo. Estos medidores utilizan transformadores de corriente externos. Esta página muestra todas las opciones de medición para sistemas solares: Monitoreo de datos
-
¿Cuál es la relación de CT y su precisión?
La relación de CT es una configuración que se realiza en los omnímetros que se realiza según el modelo de CT con el que está emparejado el medidor (se establecería en 400 cuando se usa 400A CT por ejemplo). Esto solo se relaciona con los modelos Omnimeter y no con el modelo de medidor EKM-15E. Este medidor viene con el CT y no se puede usar con ningún otro modelo de CT. En otras palabras, la relación CT no es algo de lo que deba preocuparse con el EKM-15E.
-
¿La lectura de la pantalla LCD está en números enteros o el último dígito está en 1/10? No puedo imaginar que haya usado 2500 kWh en solo 4 semanas. *** SIMP *** El último dígito es 1/100 (.00) de kWh. Si observa detenidamente la pantalla LCD, debería ver un punto decimal antes de los dos últimos dígitos. Entonces, si la pantalla LCD leyera todos ceros, mostraría 00000.00
-
Tengo tablero eléctrico que tiene 12 disyuntores Rv. ¿Está bien instalar el CT dentro del tablero eléctrico o los cables que están alrededor del CT afectarán la lectura de la corriente? ¿O solo se encargará del cable que pasa?
Desde un punto de vista de funcionalidad y precisión, está bien instalar CT dentro de un panel de interruptores o caja de conexiones. Los TC solo captan corriente de los cables que pasan por su centro. Los otros cables en el panel eléctrico no interferirán con la capacidad de los TC para leer la corriente con precisión.
-
¿Viene esto con el CT y los cables? Además, ¿viene con cables para conectar el L1 y los cables de referencia neutros?
El medidor EKM-15E viene con un CT de núcleo sólido de 14 mm. Los cables de referencia de voltaje y neutro L1 NO están incluidos.
-
Estoy buscando algo para leer el uso eléctrico en una secadora. ¿Funcionaría esto?
Este medidor está diseñado para funcionar en un circuito de 120v, por lo que es posible que este medidor funcione. Sin embargo, muchas secadoras eléctricas utilizan circuitos de 240 V para adaptarse a sus necesidades de mayor potencia. Entonces, antes de seleccionar un medidor, me aseguraría de qué voltaje usa su secadora. Si es de 120 voltios, entonces este medidor es adecuado. Si usa un circuito de 120/240 voltios, entonces el EKM-25XDSE o uno de nuestros omnímetros con dos transformadores de corriente será lo que usaría.
-
¿Se puede reiniciar la pantalla de este medidor cada mes? Queremos saber nuestro consumo mensual de electricidad en una pequeña unidad separada de la casa principal.
Ninguno de los medidores eléctricos básicos que ofrece EKM tiene un valor de kWh reiniciable, incluido este. Esto es para evitar la manipulación cuando el medidor se usa con fines de submedición y facturación. El valor de kWh en este medidor siempre se incrementa hacia arriba. Lo que suelen hacer los usuarios es tomar nota de la lectura de kWh al final de cada mes o período de facturación y luego restar el valor anterior del valor actual para obtener el uso durante ese período de tiempo. Esta es una práctica muy común si el medidor no es "inteligente" y se puede leer de forma remota con una computadora.
El Omnimeter Pulse v.4 también tiene un valor de kWh no reiniciable, pero también un valor de kWh reiniciable por separado, lo que permite a los usuarios restablecer los kWh con la frecuencia que sea necesaria. Para hacer esto, el medidor debe estar conectado al software EKM Dash a través de un convertidor USB o un convertidor iSerial . -
Tengo una unidad para suegros adjunta a mi casa. Ambas unidades están conectadas al mismo medidor. ¿Sería capaz de conectar esto y determinar el consumo de energía para cada unidad?
Esta es potencialmente una buena opción para este caso de uso. Debería poder aislar el circuito eléctrico de la unidad de los suegros para que se pueda instalar un medidor y medir su uso.
Este modelo de medidor está diseñado para un sistema de 2 hilos de 120v (uno vivo, uno neutral). Si este es el sistema que desea medir, si su sistema es de 50 A o menos, y si el diámetro de su cable caliente es de 14 mm o menos, entonces este medidor funcionará bien. Nuestro EKM-15IDS es otra opción a considerar para este tipo de sistema eléctrico.

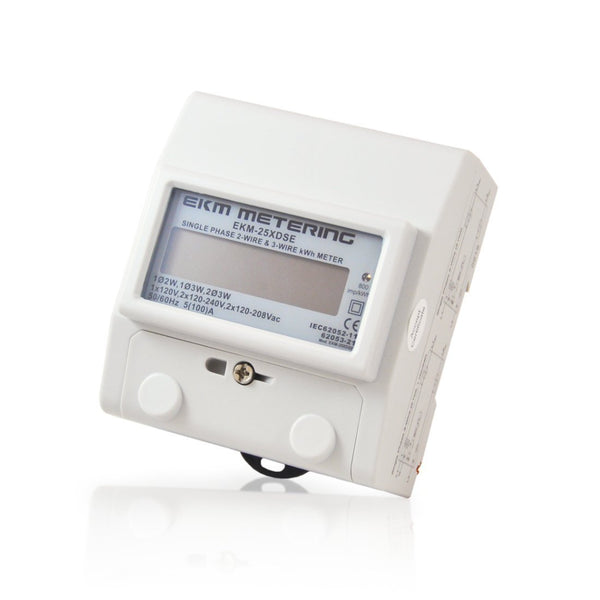

Si, por el contrario, el sistema eléctrico es de 120/240 V de 3 hilos (dos activos y uno neutro), entonces el EKM-25XDSE es el medidor a utilizar. -
¿Sería este un buen producto para medir un sitio de RV? *** SIMP *** Es muy posible que este medidor funcione bien para medir un RV. Este medidor está diseñado para medir cualquier carga de 120 voltios hasta 50 amperios. Si esto representa la carga de su vehículo recreativo y el diámetro de su cable es inferior a 14 mm (por lo que el CT encajará alrededor del cable), este medidor funcionará bien y le proporcionará una lectura de kWh en la pantalla LCD. Este medidor no es hermético, por lo que querrá instalarlo en un recinto para protegerlo de los elementos.
-
¿Puedo instalar el EKM-15E en un cobertizo cerrado (impermeable) que tiene temperaturas bajo cero en invierno?
El medidor EKM-15E tiene un rango de temperatura de -20˚C a 65˚C, que es equivalente a -4˚F a 149˚F.
El medidor simplemente debe instalarse de manera que esté protegido contra manipulaciones y contra la humedad y los elementos.
Transportamos solo la tira de montaje en riel DIN si no va a usar un gabinete:
https://www.ekmmetering.com/collections/enclosure/products/3-inch-din-rail-piece-for-mounting -
¿La lectura del medidor cambia a 00000.00 cuando llega a 99999.99?
Sí, una vez que llega a 9, simplemente cambia a 0 y continúa contando desde allí. Todos nuestros medidores funcionan de esta manera.
Gracias,
set
Medición EKM -
¿Puedo usar dos de estos medidores/TC en un sistema de tres hilos 120/240 (dos calientes, uno neutral) y sumar las dos lecturas para obtener un uso total de kWh?
Sí, puede usar 2 Separe los medidores de 120 voltios para medir cada una de las dos fases de un sistema de 120/240 voltios. Si suma los 2 metros kWh, obtendrá una lectura precisa de kWh de su sistema de 3 hilos de 120/240 voltios.
-
¿Cuál es la longitud de los cables del TC?
El medidor eléctrico EKM-15E viene con 1 transformador de corriente. Los cables conductores del transformador de corriente tienen una longitud de 6,5 pies.
-
¿De qué longitud son los cables en el CT? Si necesito extenderlos, ¿cuál es la distancia máxima y qué tamaño de cable usaría? *** SIMP ***
Nuestros CT vienen con cables de 6 pies. Los TC con una longitud de cable extendida pierden aproximadamente un 1 % de precisión cada 50 pies de extensión. No podemos certificar la precisión cuando extiende la longitud de los cables CT. Es ideal para ubicar el medidor y los TC en el sistema de energía que está monitoreando y luego puede recorrer largas distancias con las comunicaciones RS485: USB, iSerial, Push, etc., si corresponde. Por supuesto, si la diferencia del 1% no es un problema para su situación, entonces la extensión de los cables CT puede funcionar bien para usted.Si debe extender los cables de su TC, le recomendaría, como mínimo, que suelde los cables para obtener la conexión más sólida posible.No extendería la longitud de los cables de CT si la precisión es una preocupación principal (precisión del grado de ingresos o facturación). Si está utilizando su medidor solo como una herramienta de monitoreo, debería estar bien. -
¿Tiene clasificación CUL?
El EKM-15E no es un medidor listado por UL o cUL. Para nuestros medidores listados en UL (también están listados en cUL), consulte nuestro Omnimeter II v.3 UL o nuestro Omnimeter Pulse v.4 UL
Aquí tienes más información sobre las certificaciones que tenemos. -
Si compro un medidor de bajo precio, ¿haría una diferencia en mi factura de luz? *** SIMP *** El medidor en sí no cambiará su factura directamente, sin embargo, lo ayudará a ver cuánto está usando. Esto generalmente da como resultado que las personas elijan usar menos electricidad o usarla con menos frecuencia.
-
El TC que vino con mi medidor básico no tiene ninguna marca de referencia de dirección de carga. ¿Es necesario instalarlo en una orientación particular para que el CT lea la carga saliente? Si es así, sin la marca de dirección de la carga, ¿cómo determino la orientación correcta?
En el caso del CT para el medidor eléctrico EKM 15E, la dirección del flujo de corriente a través del CT no importa, puede instale el CT en cualquier dirección.
-
UL listed?
The EKM 15E is not UL listed. If you want a UL or cUL listed electric meter, take a look at our Omnimeter II v.3 UL or our Omnimeter Pulse v.4 UL
Here is an article detailing the certifications we have for our products: https://help.ekmmetering.com/support/solutions/articles/6000068358-do-your-meters-have-any-certifications- -
is this product CSA or cUl approved?
No the EKM-15E is not cUL listed. For this you will want to checkout either our Omnimeter II v.3 UL or our Omnimeter Pulse v.4 UL, both of these electric meters are cUL listed. Here is information about our certifications
-
son los medidores EKM 15E KWH direccionados para que 50 medidores se puedan leer individualmente desde 200 pies de distancia *** SIMP *** El EKM-15E es uno de nuestros medidores básicos. No es un medidor inteligente, por lo que no tiene comunicación de datos (la única salida que tiene es una salida de pulso electrónico de 1000 pulsos por kWh. Para un medidor inteligente con comunicación de lectura remota, recomendaría uno de nuestros modelos EKM Omnimeter (que puede tener hasta 126 Omnimeters en un autobús, o una cantidad ilimitada de medidores si usa radios 485Bee inalámbricos): https://www.ekmmetering.com/collections/smart-meters
